4. Descriptiondelacentrale.
Centrale de commande pour motoréducteurs de portails à battants 230/120 Vca, avec récepteur intégré.
La centrale permet :
- de personnaliser l'espace et la vitesse de ralentissement en ouverture et en fermeture
- le diagnostic des entrées par leds
- la gestion de 128 codes tournants de télécommande.

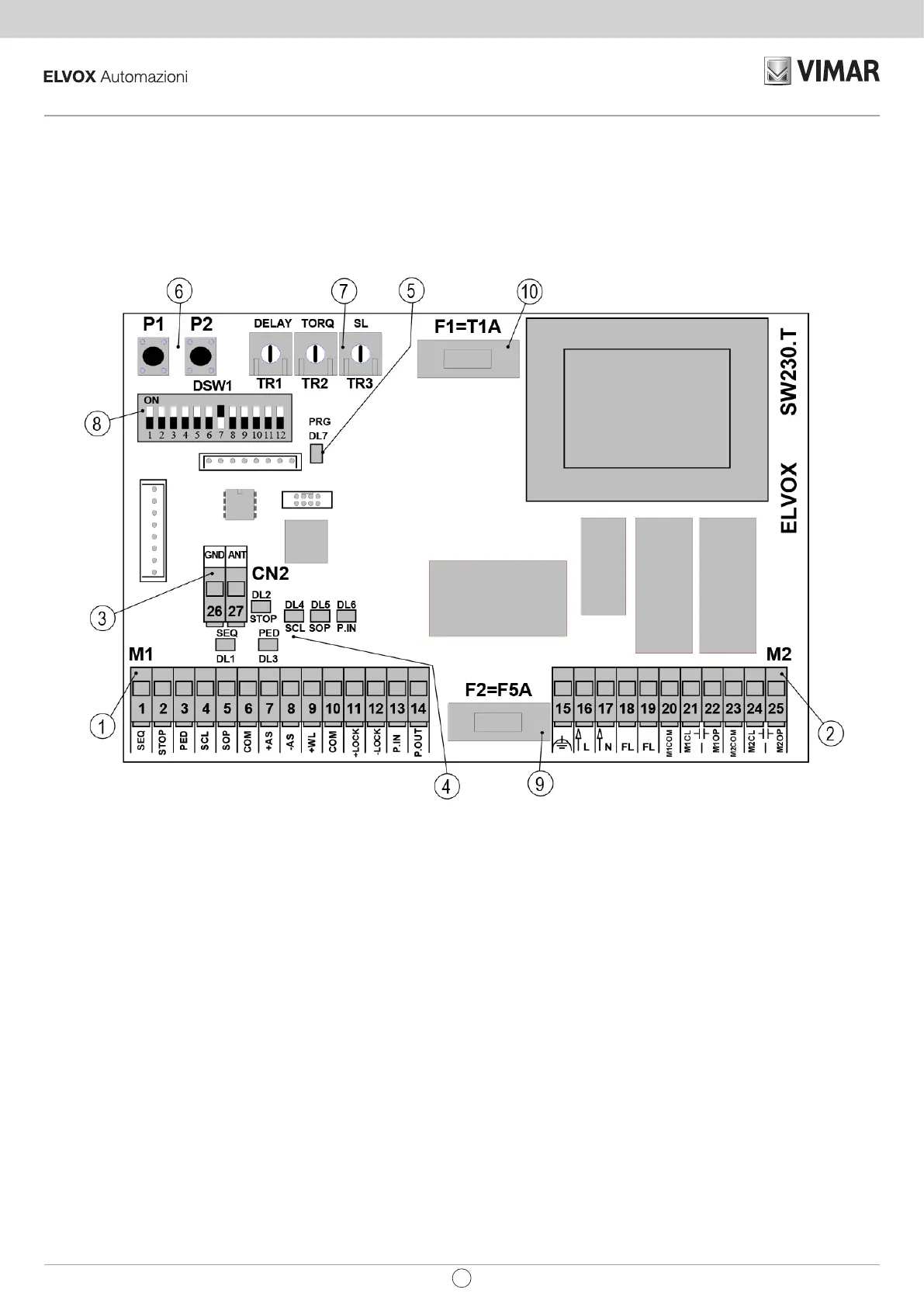

Légende :
1. Borne extractible pour les sorties à 24 Vcc / 12 Vcc, pour les sécurités et les entrées de commande
2. Borne extractible pour la ligne d'alimentation, le feu clignotant et le moteur électrique 230/120 Vca
3. Borne extractible pour l’antenne
4. Led de diagnostic des entrées
5. Led de diagnostic des programmations
6. Poussoirs de programmation de la course et des télécommandes
7. Trimmer de réglage
8. Dip-switch pour la programmation des fonctions
9. Fusible de protection pour la sortie du moteur, du transformateur et du feu clignotant (230 Vca F5 A rapide - 120 Vca F6,3 A rapide)
10. Fusible de protection pour la sortie secondaire du transformateur (24 Vcc T1 A retardé)
