5. Cablaggi elettrici.
Descrizione morsetti.
Morsettiera M1
Numero morsetto Serigraa scheda Descrizione
1 SEQ Pulsante (N.O.) apertura chiusura (sequenziale o start)
2 STOP Pulsante (N.C.) arresto (stop)
3 PED Pulsante (N.O.) apertura pedonale
4 SCL Ingresso (N.C.) sicurezze in chiusura (riapertura)
5 SOP Ingresso (N.C.) sicurezze in apertura e chiusura (stop momentaneo)
6 COM Comune ingressi e luce spia (negativo)
7 +AS Positivo alimentazione accessori 24 Vdc
8 -AS Negativo alimentazione accessori 24 Vdc
9 +WL Positivo luce spia 24V 2W max
10 COM Comune ingressi e luce spia (negativo)
11 +LOCK Positivo 12 Vdc (eventuale Elettroserratura da 12 Vac 15W max)
12 -LOCK Negativo 12 Vdc (eventuale Elettroserratura da 12 Vac 15W max)
13 P.IN Ingresso (N.C.) programmabile
14 +P.OUT Uscita programmabile a 24 Vdc positivo
Morsettiera M2
15 Ingresso connessione a terra
16 L Ingresso linea 230/120 V 50Hz (FASE)
17 N Ingresso linea 230/120 V 50Hz (NEUTRO)
18 FL Lampeggiante 230/120 V 50Hz 25W max (NEUTRO)
19 FL Lampeggiante 230/120 V 50Hz 25W max (FASE)
20 M1COM Uscita comune avvolgimenti motore 1
21 M1CL Uscita direzione chiusura motore 1
22 M1OP Uscita direzione apertura motore 1
23 M2COM Uscita comune avvolgimenti motore 2
24 M2CL Uscita direzione chiusura motore 2
25 M2OP Uscita direzione apertura motore 2

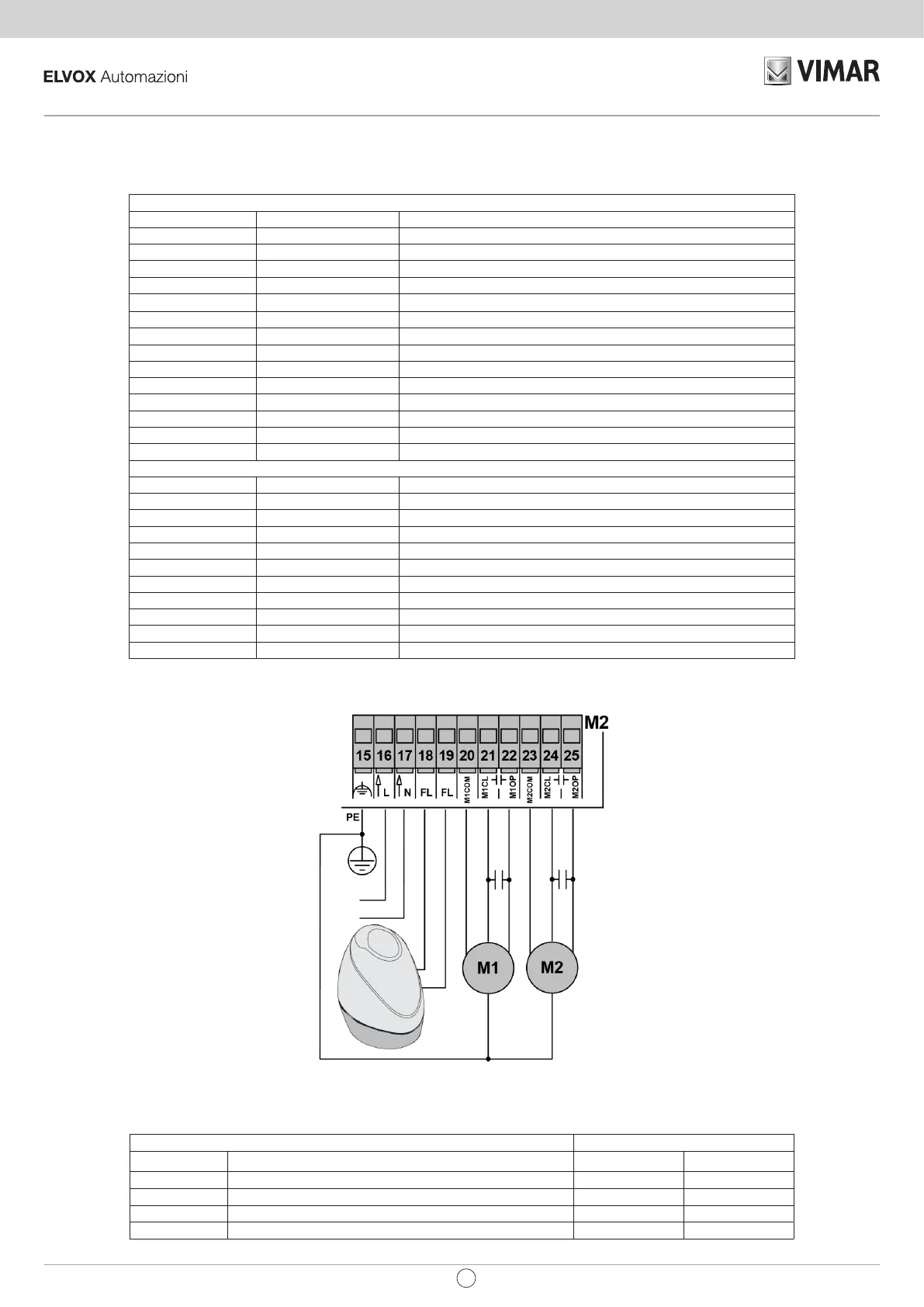

Cablaggio linea alimentazione, lampeggiante e motori elettrici.
CHIUSURA
Condensatore Condensatore
TERRA
230/120 Vac
FASE
NEUTRO
NEUTRO LAMPEGGIANTE
FASE LAMPEGGIANTE
COMUNE MOTORE COMUNE MOTORE
CHIUSURA
APERTURA APERTURA
Gli attuatori sono già provvisti di cavo elettrico collegato al motore. Tale cavo è lungo 0,8 m e si richiede quindi la giunzione in una apposita scatola di
derivazione montata sul pilastro nel caso in cui la centrale di comando non sia raggiungibile direttamente.
Funzione dei cavi dell’attuatore Morsetto su scheda
Colore Descrizione Motore 1 Motore 2
Giallo-Verde Collegamento di terra 15 PE 15 PE
Grigio Comune 20 M1COM 23 M2COM
Marrone Marcia 2 (Movimento di chiusura anta, estensione stelo) 21 M1CL 24 M2CL
Nero Marcia 1 (Movimento di apertura anta, ritiro stelo) 22 M1OP 25 M2OP
