10.Programmation.
Avant de passer à la programmation, il est conseillé d’enregistrer au moins une télécommande associée à l’entrée SEQ.
Procéduremanuelledemiseaupointpourpositionnerleportail.
Pour pouvoir e󰀨ectuer des manœuvres de positionnement du portail avant de passer aux apprentissages éventuels ou aux vérications, la centrale
dispose d’une fonction qui permet d’actionner en modalité homme-mort un moteur à la fois, en ouverture et en fermeture.
Pour entrer dans cette modalité, appuyer simultanément sur les deux poussoirs P1 et P2. La led DL7 s’allume pour signaler que la modalité de mise au
point homme-mort est activée.
Relâcher les boutons.
Désormais, les deux poussoirs commandent respectivement P1 le moteur 1 et P2 le moteur 2, en mode cyclique.
Il su󰀩ra d’appuyer sur un des deux poussoirs pour actionner le moteur correspondant, en inversant le sens de marche à chaque appui, an de contrôler
complètement les deux directions.
10.1. Procédured’apprentissageSIMPLIFIÉEDOUBLEBATTANTAVECralentissement.
1. Lancer la procédure lorsque le portail est fermé.
2. Appuyer sur le poussoir P1 et garder le doigt dessus jusqu’à ce que la led DL7 commence à clignoter (1ère fréquence de clignotement).
3. Relâcher le poussoir P1.

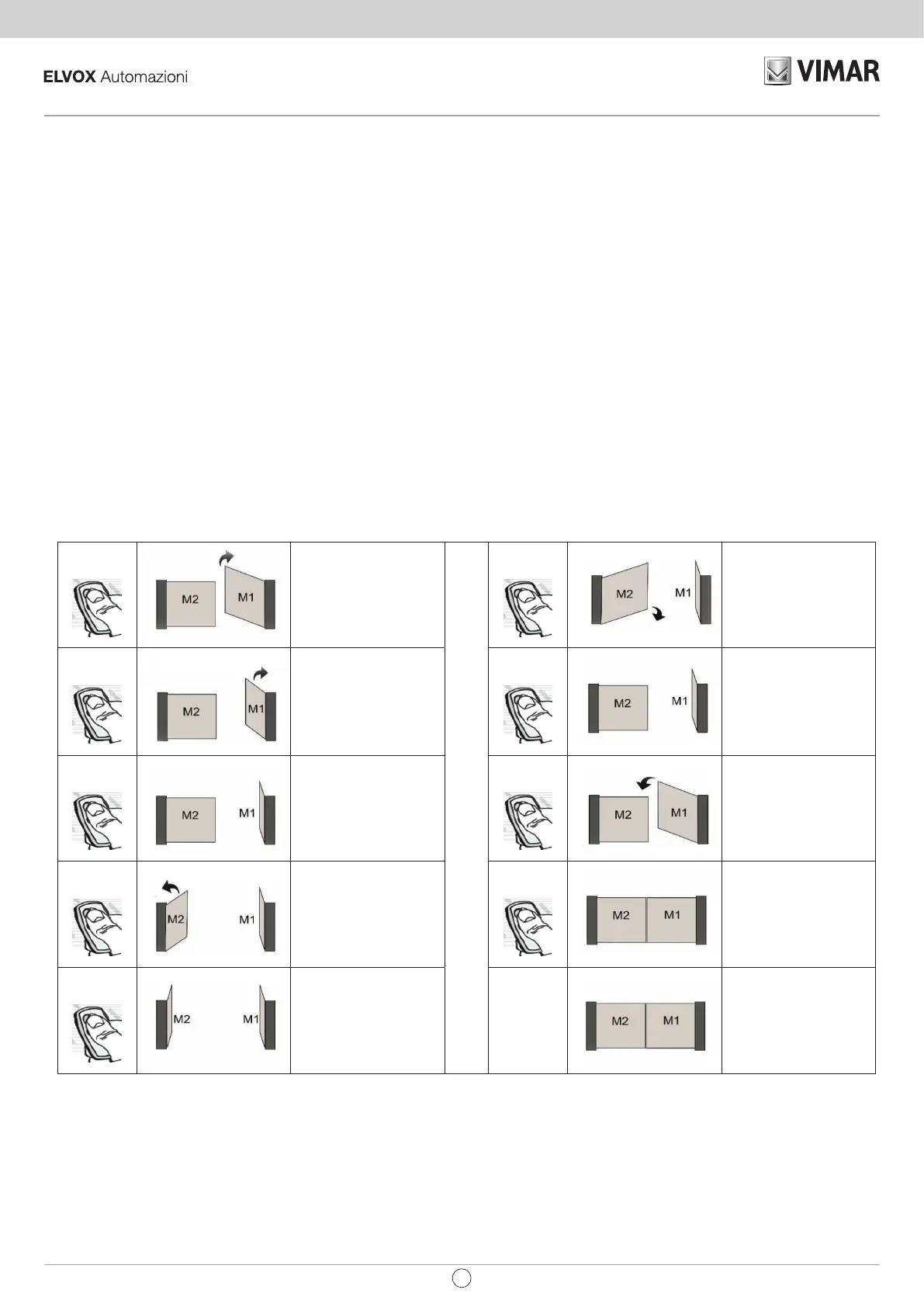

4. Suivre les étapes de programmation illustrées sur la gure.
5. La programmation est terminée lorsque la led DL7 cesse de clignoter.
ATTENTION : Après une réinitialisation ou avoir alimenté la carte, le temps de course de la première manœuvre de fermeture a augmenté de 5
secondes environ pour permettre au mouvement de s'achever.
1erSTART
Le premier START
déclenche l'apprentissage
en actionnant le MOTEUR
1 en ouverture (Attention !
démarrer en condition de
portail fermé)
6eSTART
ZONE RAL. FERM. M2
Le sixième START
xe le point de début
du ralentissement de
fermeture du MOTEUR 2
2eSTART
ZONE RAL. OUV. M1
Le deuxième START
xe le point de début du
ralentissement d’ouverture
du MOTEUR 1
7eSTART
Le septième START xe le
n de course du MOTEUR
2 et doit être commandé
lorsque le battant 2 arrive
au n de course
3eSTART
Le troisième START xe le
n de course du MOTEUR
1 et doit être commandé
lorsque le battant 1 arrive
au n de course
8eSTART
ZONE RAL. FERM. M1
Le huitième START
xe le point de début
du ralentissement de
fermeture du MOTEUR 1
4eSTART
ZONE RAL. OUV. M2
Le quatrième START
xe le point de début du
ralentissement d’ouverture
du MOTEUR 2
9eSTART
Le neuvième START xe le
n de course du MOTEUR
1 et doit être commandé
lorsque le battant 1 arrive
au n de course
5eSTART
Le cinquième START
xe le n de course du
MOTEUR 2 et doit être
commandé lorsque le
battant 2 arrive au n de
course
Pour conclure la
programmation, attendre
la fermeture complète du
portail et l’extinction de la
LED DL7
