5. Cableados eléctricos.
Descripción de los bornes.
Caja de bornes M1
Número de borne Serigrafía en la tarjeta Descripción
1 SEQ Pulsador (NO) apertura y cierre (secuencial o arranque)
2 STOP Pulsador (NC) parada (stop)
3 PED Pulsador (NO) apertura peatonal
4 SCL Entrada (NC) seguridades de cierre (reapertura)
5 SOP Entrada (NC) seguridades de apertura y cierre (parada momentánea)
6 COM Común entradas y piloto (negativo)
7 +AS Positivo alimentación accesorios 24 Vcc
8 -AS Negativo alimentación accesorios 24 Vcc
9 +WL Positivo piloto 24 V 2 W máx.
10 COM Común entradas y piloto (negativo)
11 +LOCK Positivo 12 Vcc (posible electrocerradura de 12 Vca 15 W máx.)
12 -LOCK Negativo 12 Vcc (posible electrocerradura de 12 Vca 15 W máx.)
13 P.IN Entrada (NC) programable
14 +P.OUT Salida programable de 24 Vcc positivo
Caja de bornes M2
15 Entrada conexión a tierra
16 L Entrada línea 230/120 V 50 Hz (FASE)
17 N Entrada línea 230/120 V 50 Hz (NEUTRO)
18 FL Luz parpadeante 230/120 V 50 Hz 25 W máx. (NEUTRO)
19 FL Luz parpadeante 230/120 V 50 Hz 25 W máx. (FASE)
20 M1COM Salida común devanados motor 1
21 M1CL Salida dirección cierre motor 1
22 M1OP Salida dirección apertura motor 1
23 M2COM Salida común devanados motor 2
24 M2CL Salida dirección cierre motor 2
25 M2OP Salida dirección apertura motor 2

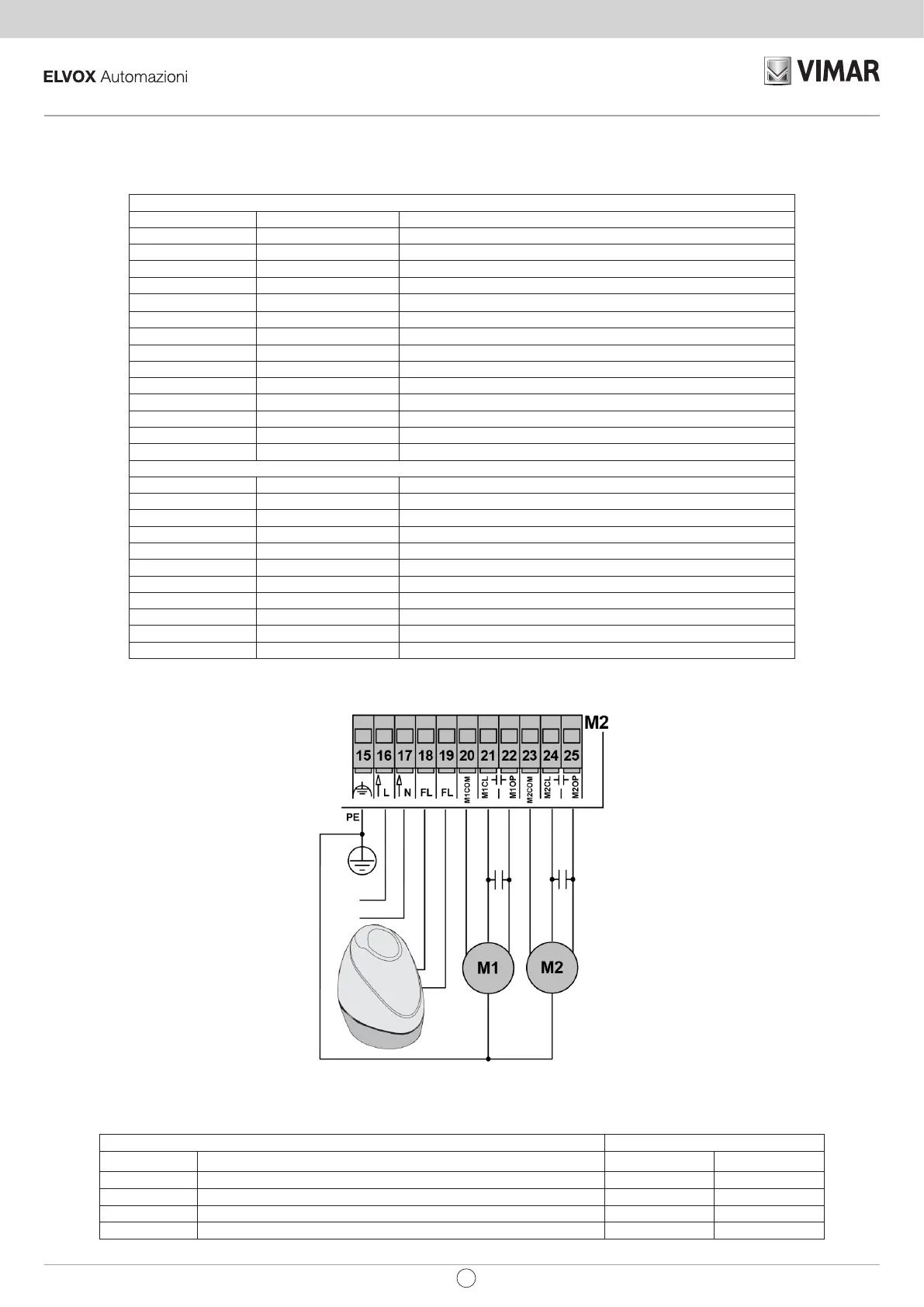

Cableado de línea de alimentación, luz parpadeante y motores eléctricos.
CIERRE
Condensador Condensador
TIERRA
230/120 Vca
FASE
NEUTRO
NEUTRO LUZ PARPADEANTE
FASE LUZ PARPADEANTE
COMÚN MOTOR COMÚN MOTOR
CIERRE
APERTURA APERTURA
Los actuadores ya están provistos de cable eléctrico conectado al motor. Dicho cable tiene una longitud de 0,8 m y se requiere un empalme a una caja
de derivación montada en el pilar si no fuera posible alcanzar directamente la central de mando.
Función de los cables del actuador Borne en la tarjeta
Color Descripción Motor 1 Motor 2
Amarillo-verde Puesta a tierra 15 PE 15 PE
Gris Común 20 M1COM 23 M2COM
Marrón Marcha 2 (movimiento de cierre de la hoja, extensión del brazo) 21 M1CL 24 M2CL
Negro Marcha 1 (movimiento de apertura de la hoja, contracción del brazo) 22 M1OP 25 M2OP
