Vimar SW230.T - Características del Producto; Datos Técnicos; Preparación de Cableados

1. Características del producto.
Central para el control de motorreductores para cancelas batientes de 230/120 Vca con potencia máxima de 300+300 W, provista de receptor integrado
de 433 MHz.
La central permite:
- personalizar el espacio y la velocidad de desaceleración en la apertura y cierre.
- realizar el diagnóstico de entradas a través de los LEDs.
2. Datos técnicos.
Panel de control SW230.T / SW230.T.120
Alimentación 230 Vca 50 Hz - 120 Vca 50/60 Hz
Tipo de utilización Sector residencial y comunidades de vecinos
Frecuencia de utilización 50%
Temperatura de funcionamiento -20°C / +50°C
Alimentación de accesorios 24 Vcc - 350 mA máx. (en conjunto con las demás salidas 24 Vcc)
Salida para luz parpadeante 230/120 Vca - 25 W máx.
Salida para piloto de cancela abierta 24 Vcc 2 W máx.
Salida para segundo canal de radio 24 Vcc - 350 mA máx. (en conjunto con las demás salidas 24 Vcc)
Fusible de protección de salidas 24 Vcc Fusible retardado de T1 A
Fusible de protección de línea 230 Vca Fusible rápido de F5 A
Fusible de protección de línea 120 Vca Fusible rápido de F6, 3 A

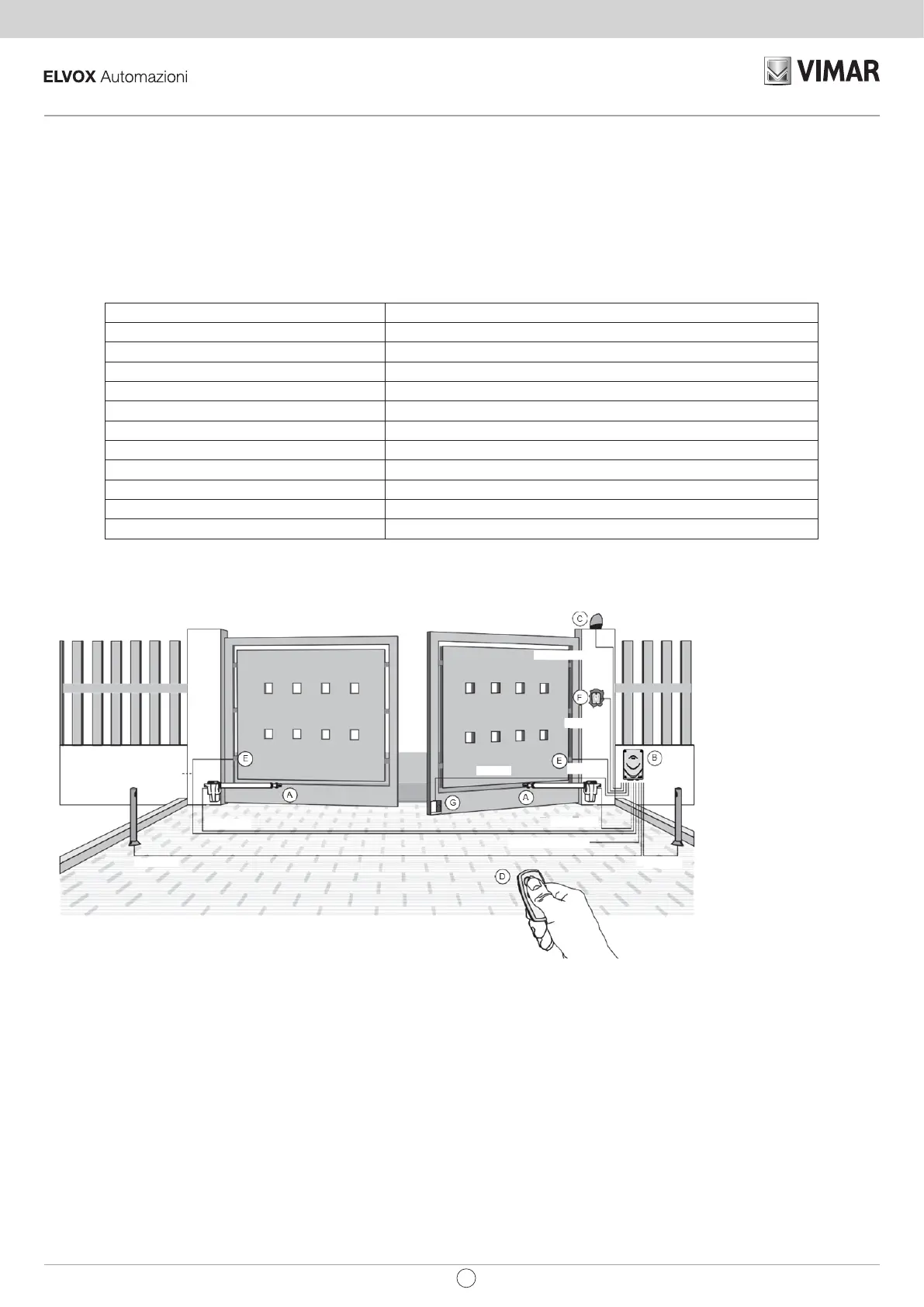

3. Preparación de cableados.
Leyenda
A - Actuador para cancelas
batientes
B - Centralita de mando
C - Luz parpadeante
D - Mando a distancia
E - Pareja de fotocélulas
F - Selector
G - Electrocerradura
Legenda
A - Attuatore lineare
B - Centralina di comando
C - Lampeggiante
D - Radiocomando
E - Coppia di fotocellule
F - Selettore
G - Elettroserratura
230 Vac 3x1,5 mm
2
2x0,5mm
2
2x0,5mm
2
3x0,5mm
2
2x1mm
2
2x1mm
2
+ RG59
4x1,5mm
2
4x0,5mm
2
4x1,5mm
2
4x0,5mm
2
75
SW230.T / SW230.T.120
ES
