4. Descrizione della centrale.
Centrale per il comando di motoriduttori per cancelli battenti a 230/120 Vac dotata di ricevitore integrato.
La centrale permette:
- di personalizzare lo spazio e la velocità di rallentamento sia in apertura che in chiusura
- la diagnostica ingressi tramite led
- la gestione di 128 codici radiocomandi rolling-code.

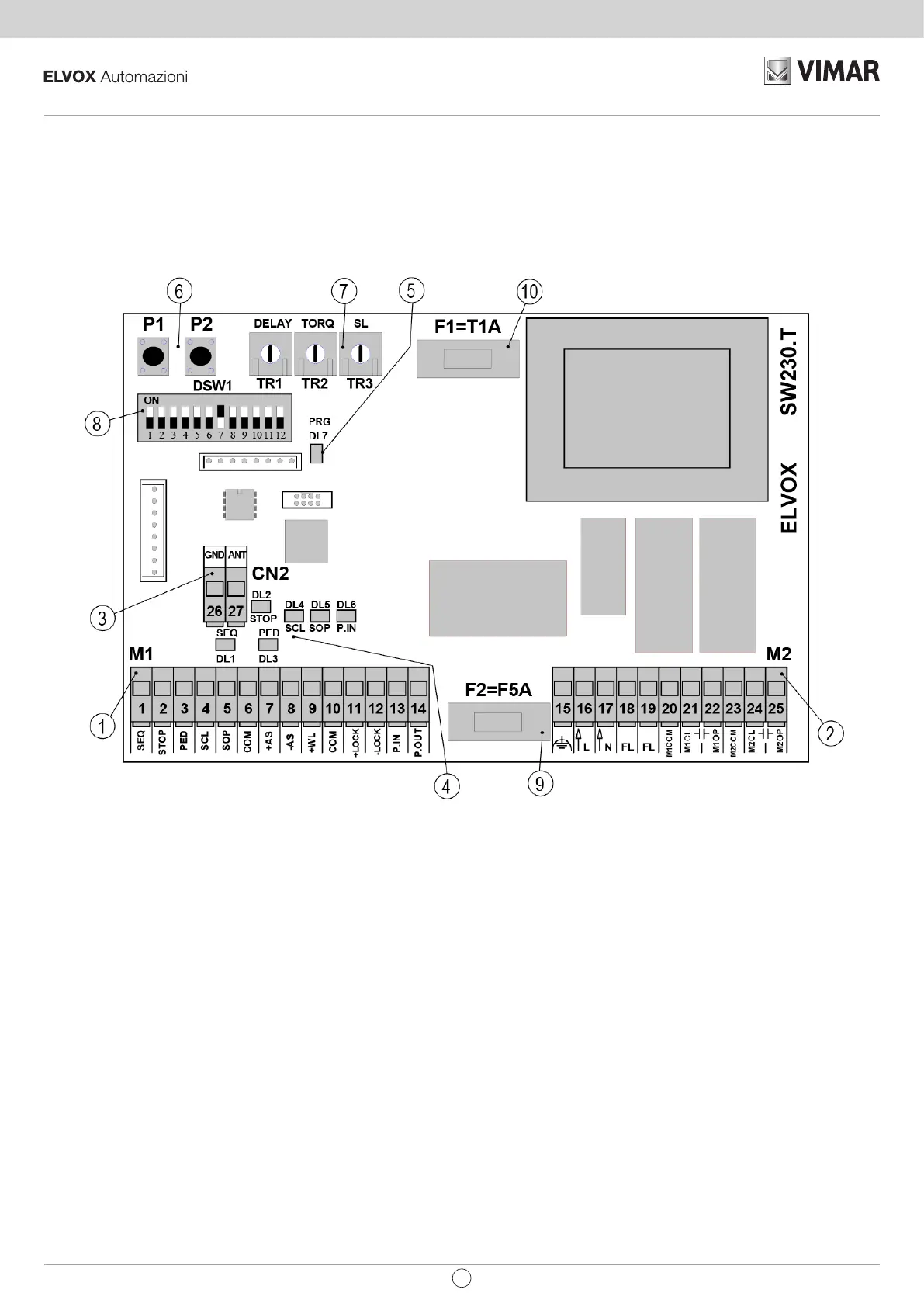

Legenda:
1. Morsetto estraibile per le uscite a 24 Vdc / 12 Vdc, per le sicurezze e gli ingressi di comando
2. Morsetto estraibile per la linea di alimentazione, lampeggiante e motore elettrico 230/120 Vac
3. Morsetto estraibile per l’antenna
4. Led di diagnostica ingressi
5. Led per diagnostica delle programmazioni
6. Pulsanti per la programmazione della corsa e dei radiocomandi
7. Trimmer per le regolazioni
8. Dip-switch per la programmazione delle funzioni
9. Fusibile protezione per l’uscita motore, trasformatore e lampeggiante (230 Vac F5 A rapido - 120 Vac F6,3 A rapido)
10. Fusibile protezione per l’uscita secondario trasformatore (24 Vdc T1 A ritardato)
4
SW230.T / SW230.T.120
IT
