4. Beschreibung des Steuergeräts.
Steuergerät für 230/120 Vac Flügeltorantriebe mit integriertem Empfänger.
Funktionen und Ausstattung des Steuergeräts:
- individuelle Einstellung von Bremsweg und -geschwindigkeit beim Ö󰀨nen sowie Schließen
- Diagnose der Eingänge durch LED
- Verwaltung von 128 Codes der Funkfernsteuerungen mit Rolling Code.

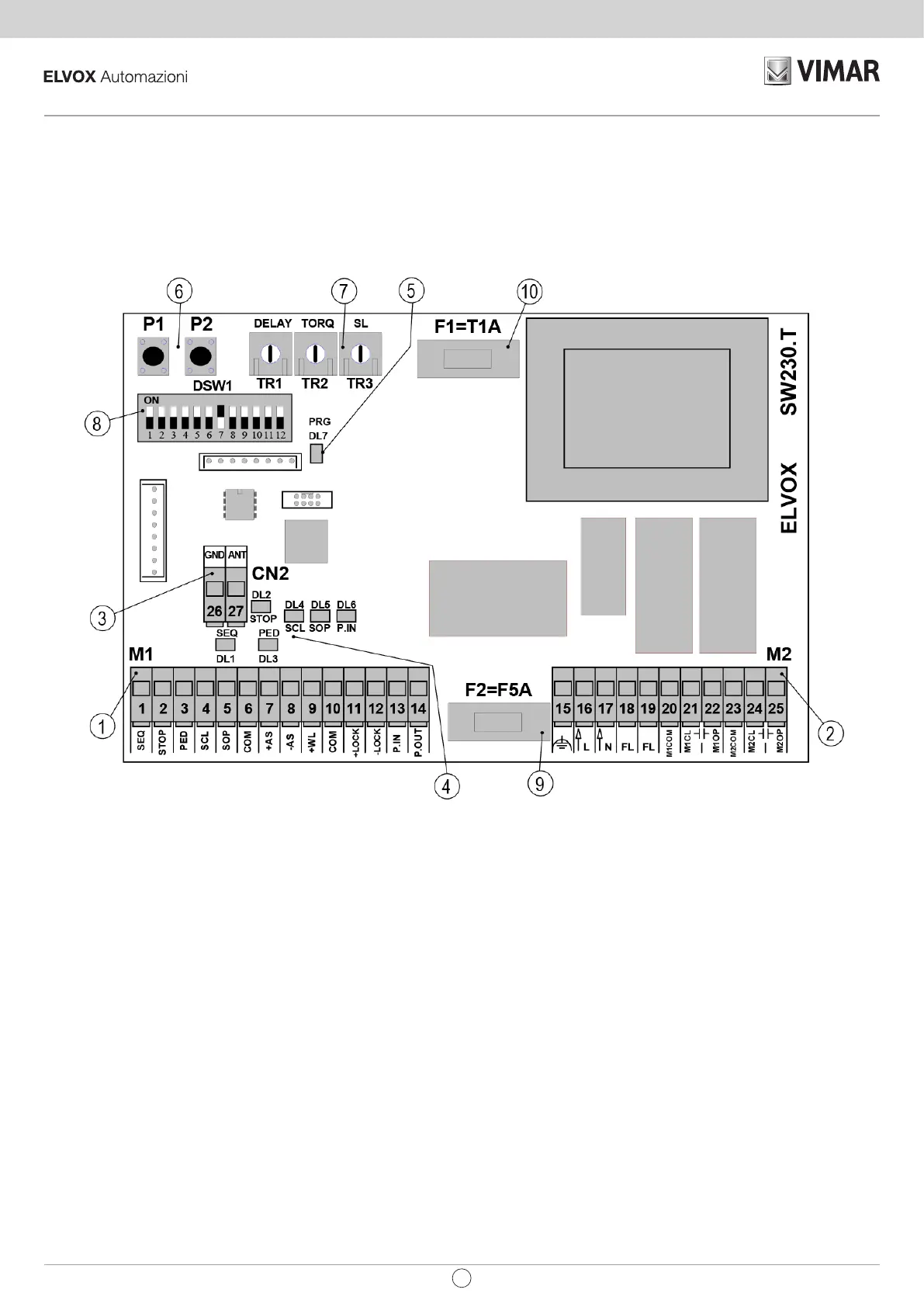

Legende:
1. Ausziehbare Klemme für 24 Vdc / 12 Vdc Ausgänge, Sicherheiten und Steuereingänge
2. Ausziehbare Klemme für Versorgungsleitung, Blinkleuchte und 230/120 Vac Elektromotor
3. Ausziehbare Klemme für Antenne
4. LED für Diagnose der Eingänge
5. LED für Diagnose der Programmierungen
6. Tasten für Programmierung des Torlaufs und der Funkfernsteuerungen
7. Trimmer für Einstellungen
8. Dip-Schalter für die Programmierung der Funktionen
9. Schutzsicherung für Motorausgang, Transformator und Blinkleuchte (230 Vac F5 A ink - 120 Vac F6,3 A ink)
10. Schutzsicherung für den Ausgang der Transformator-Sekundärwicklung (24 Vdc T1 A träge)
