5. Câblagesélectriques.
Descriptionbornes.
BornierM1
Numéroborne Sérigraphiecarte Description
1 SÉQ. Poussoir (NO) d’ouverture fermeture (séquentiel ou start)
2 STOP Poussoir (NF) d’arrêt (stop)
3 PED Poussoir (NO) d’ouverture piétonne
4 SCL Entrée (NF) sécurités en fermeture (réouverture)
5 SOP Entrée (NF) sécurité en ouverture et fermeture (arrêt momentané)
6 COM Commun entrées et voyant (négatif)
7 +AS Positif alimentation accessoires 24 Vcc
8 -AS Négatif alimentation accessoires 24 Vcc
9 +WL Positif voyant 24V 2W max
10 COM Commun entrées et voyant (négatif)
11 +LOCK Positif 12 Vcc (éventuelle électroserrure de 12 Vca 15W max)
12 -LOCK Négatif 12 Vcc (éventuelle électroserrure de 12 Vca 15W max)
13 P.IN Entrée (NF) programmable
14 +P.OUT Sortie programmable à 24 Vcc positif
BornierM2
15 Entrée connexion prise de terre
16 L Entrée ligne 230/120 V 50Hz (PHASE)
17 N Entrée ligne 230/120 V 50Hz (NEUTRE)
18 FL Feu clignotant 230/120 V 50Hz 25W max (NEUTRE)
19 FL Feu clignotant 230/120 V 50Hz 25W max (PHASE)
20 M1COM Sortie commun bobinages moteur 1
21 M1CL Sortie direction fermeture moteur 1
22 M1OP Sortie direction ouverture moteur 1
23 M2COM Sortie commun bobinages moteur 2
24 M2CL Sortie direction fermeture moteur 2
25 M2OP Sortie direction ouverture moteur 2

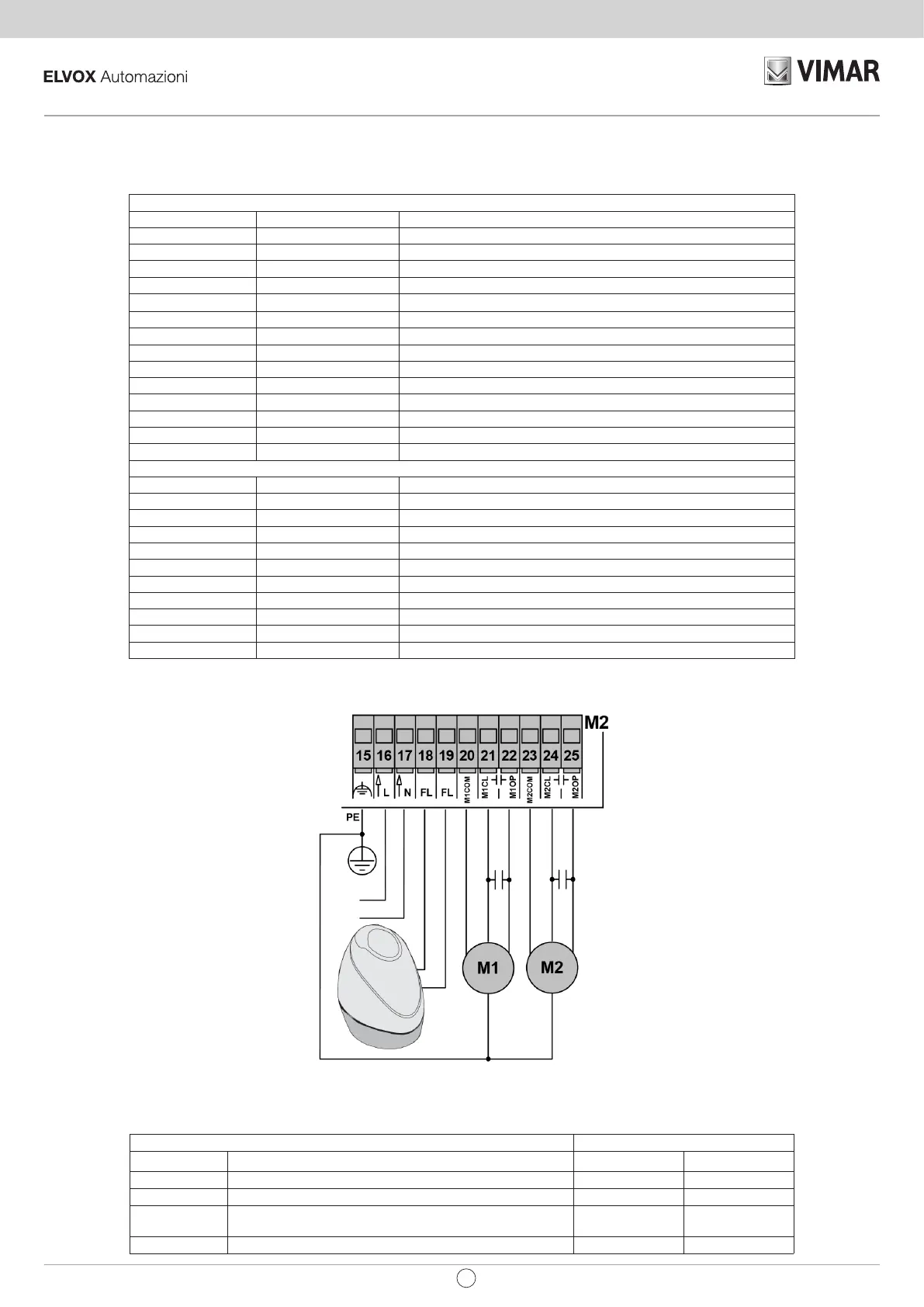

Câblageligned'alimentation,feuclignotantetmoteursélectriques.
FERMETURE
Condensateur Condensateur
TERRE
230 / 120 Vca
PHASE
NEUTRE
NEUTRE FEU CLIGNOTANT
PHASE FEU CLIGNOTANT
COMMUN MOTEUR COMMUN MOTEUR
FERMETURE
OUVERTURE OUVERTURE
Les actuateurs sont déjà équipés d'un câble électrique relié au moteur. Ce câble mesure 0,8 m et nécessite une jonction dans un boîtier de dérivation
monté sur le pilier au cas où il n'arriverait pas directement à la centrale de commande.
Fonctiondescâblesdel'actuateur Bornesurcarte
Couleur Description Moteur1 Moteur2
Jaune-Vert Continuité circuit de terre 15 PE 15 PE
Gris Commun 20 M1COM 23 M2COM
Marron
Vitesse 2 (Mouvement de fermeture battant, déploiement
bras)
21 M1CL 24 M2CL
Noir Vitesse 1 (Mouvement d’ouverture battant, rentrée bras) 22 M1OP 25 M2OP
41
