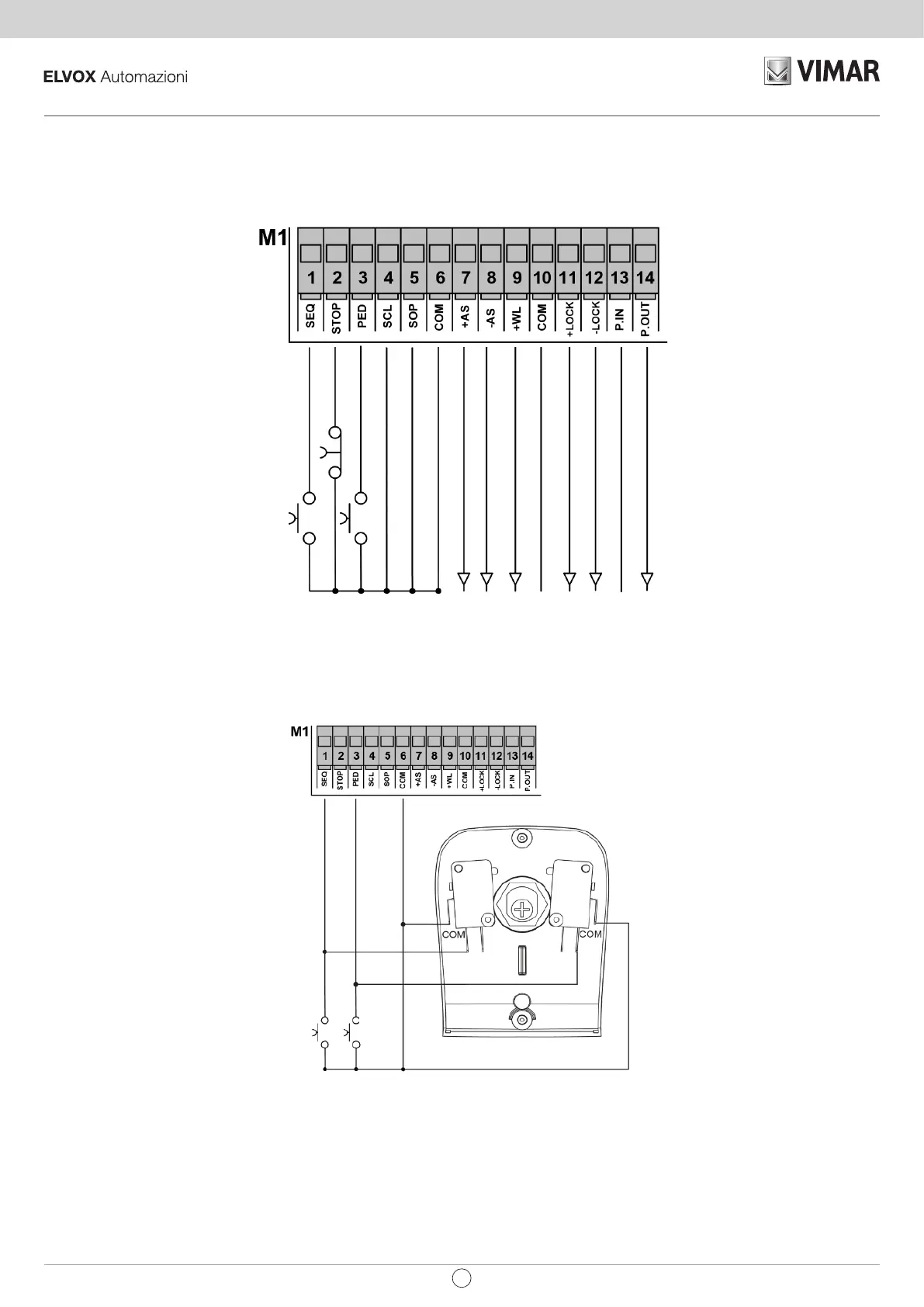

Câblagedesentrées.
La centrale est livrée avec les entrées de sécurité normalement fermées non pontées (STOP, SCL, SOP).
Ajouter un pontage entre le commun (COM) et l'entrée qui ne sera pas utilisée. Les leds DL2 DL4 DL5 doivent être allumées.
Accessoires -24 Vcc
Accessoires +24 Vcc
Voyant 2W max +24 Vcc
Commun (négatif) Commun (négatif)
Séquentiel/Start NO
Stop NF
Piéton NO
Sécurité en fermeture NF
Sécurité en ouverture et fermeture NF
Électroserrure +12 Vca 15VA
Électroserrure -12 Vca 15VA
Ouverture NO
Test Sécur./Impulsion 2e can.radio + 24 Vcc
Connexiondespoussoirsdecommandeetdusélecteuràclé.
Les contacts sont normalement ouverts. L’entrée SEQ (led DL1) commande l’ouverture ou la fermeture complète du portail. L’entrée PED (led DL3)
commande l’ouverture ou la fermeture partielle du portail. Les leds DL1 ou DL3 et la led DL7 s'allument quand le sélecteur ou les poussoirs reliés en
parallèle sont actionnés.
Poussoir de commande
PED
Poussoir de commande
SÉQ.
NF NF NONO
