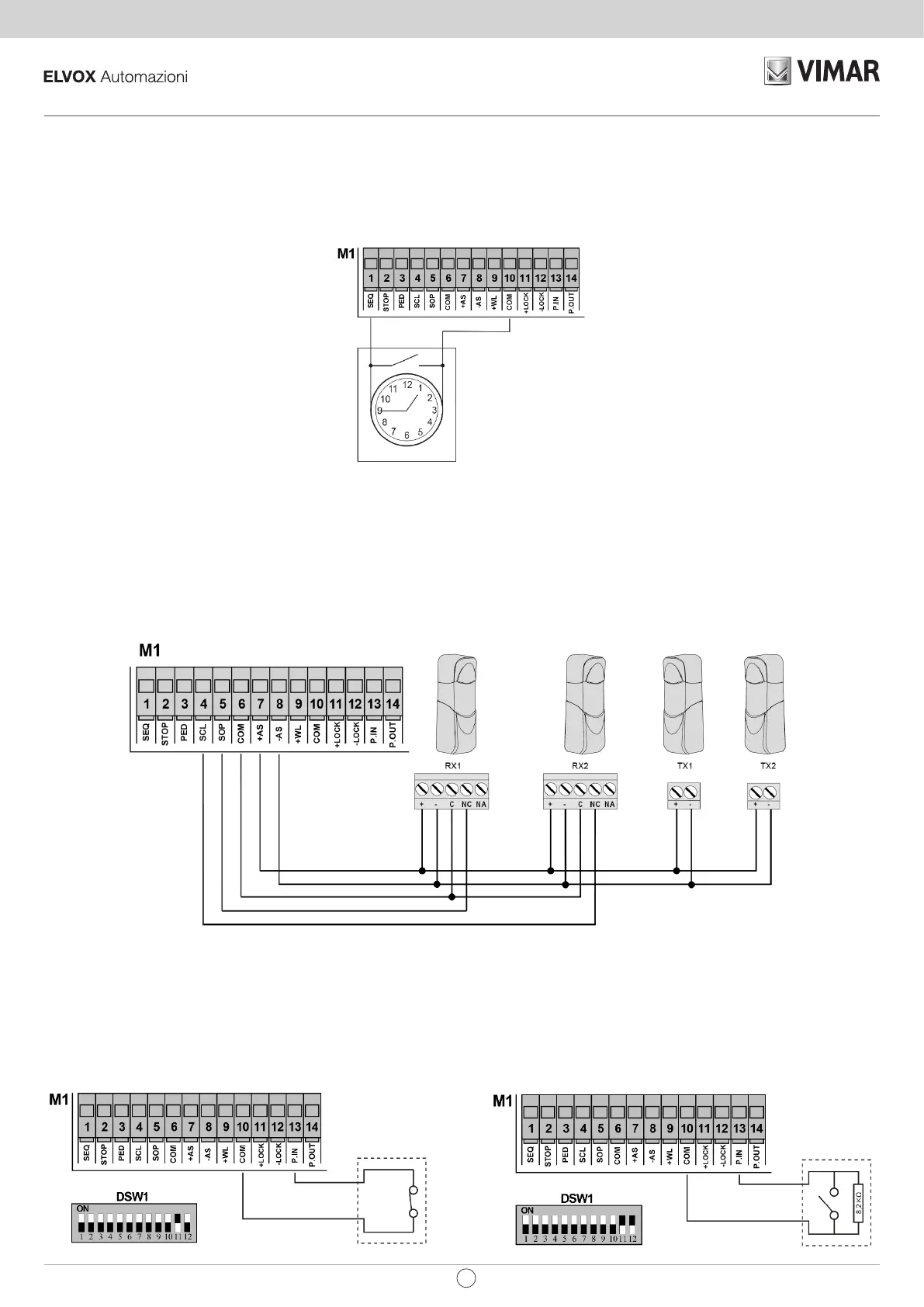

Connexiondutimeroududétecteuràbouclemagnétique.
Lorsque le Dip-switch 1 est sur ON (fermeture automatique activée) et le Dip-switch 4 est sur ON (fonction copropriété activée), il est possible de
brancher un timer ou un détecteur à boucle magnétique. L’entrée P.SEQ normalement ouverte commande, si elle est fermée, l’ouverture complète
du portail jusqu’à ce que le contact reste fermé. Le portail s’ouvre et reste en position d’ouverture. Les commandes SEQ, PED et les télécommandes
enregistrées restent inactives jusqu’à la réouverture du contact. Cette entrée est utilisée pour ouvrir le portail et le laisser en position d’ouverture
dans les tranches horaires de passage fréquent. La led DL1 s’allume et la led DL7 clignote lorsque le timer ou le détecteur à boucle magnétique sont
actionnés.
TIMER
Connexiondescellulesphoto-électriques.
Respecter impérativement la polarité pour l’alimentation des cellules photo-électriques. Les contacts SCL et SOP sont normalement fermés.
L’intervention de l’entrée SCL, durant la fermeture du portail, inverse le mouvement. Si elle n'est pas utilisée, faire un shunt entre COM et SCL. Lorsque
les cellules photoélectriques ne sont pas impliquées, la led DL4 doit être allumée.
L’intervention de l’entrée SOP, durant la fermeture du portail, inverse le mouvement. Durant l’ouverture du portail, elle bloque le mouvement jusqu’à ce
que les cellules photo-électriques soient impliquées. Si elle n'est pas utilisée, faire un shunt entre COM et SOP. Lorsque les cellules photoélectriques ne
sont pas impliquées, la led DL5 doit être allumée.
Cellule
photoélectrique
externe
Cellule
photoélectrique
interne
Cellule
photoélectrique
interne
Accessoires -24 Vcc
Accessoires +24 Vcc
Sécurité en ouverture et fermeture NF
Sécurité en fermeture NF
Cellule
photoélectrique
externe
Connexionbordsensibleet/oucellulesphoto-électriquesinternes.
Lorsque le Dip-switch 11 est sur ON, l’entrée programmable P.IN est congurée comme normalement fermée pour l’utilisation d’un bord sensible NF
non résistif. L’intervention de cette entrée, jusqu’à ce qu’elle ne soit plus utilisée, stoppe le mouvement du portail. Lorsque le bord sensible n'est pas
impliqué, la led DL6 doit être allumée. S’il n’est pas utilisé, mettre le Dip-switch sur OFF.
Lorsque les Dip-switch 11 et 12 sont sur ON, l’entrée programmable P.IN est congurée pour l’utilisation d’un bord sensible résistif 8K2. L’intervention
de cette entrée, jusqu’à ce qu’elle ne soit plus utilisée, stoppe le mouvement du portail. Lorsque le bord sensible n'est pas impliqué, la led DL6 doit être
allumée. S’il n’est pas utilisé, mettre le Dip-switch sur OFF.
Bord à switch
électromécanique
Bord résistif
8,2 Kohms
