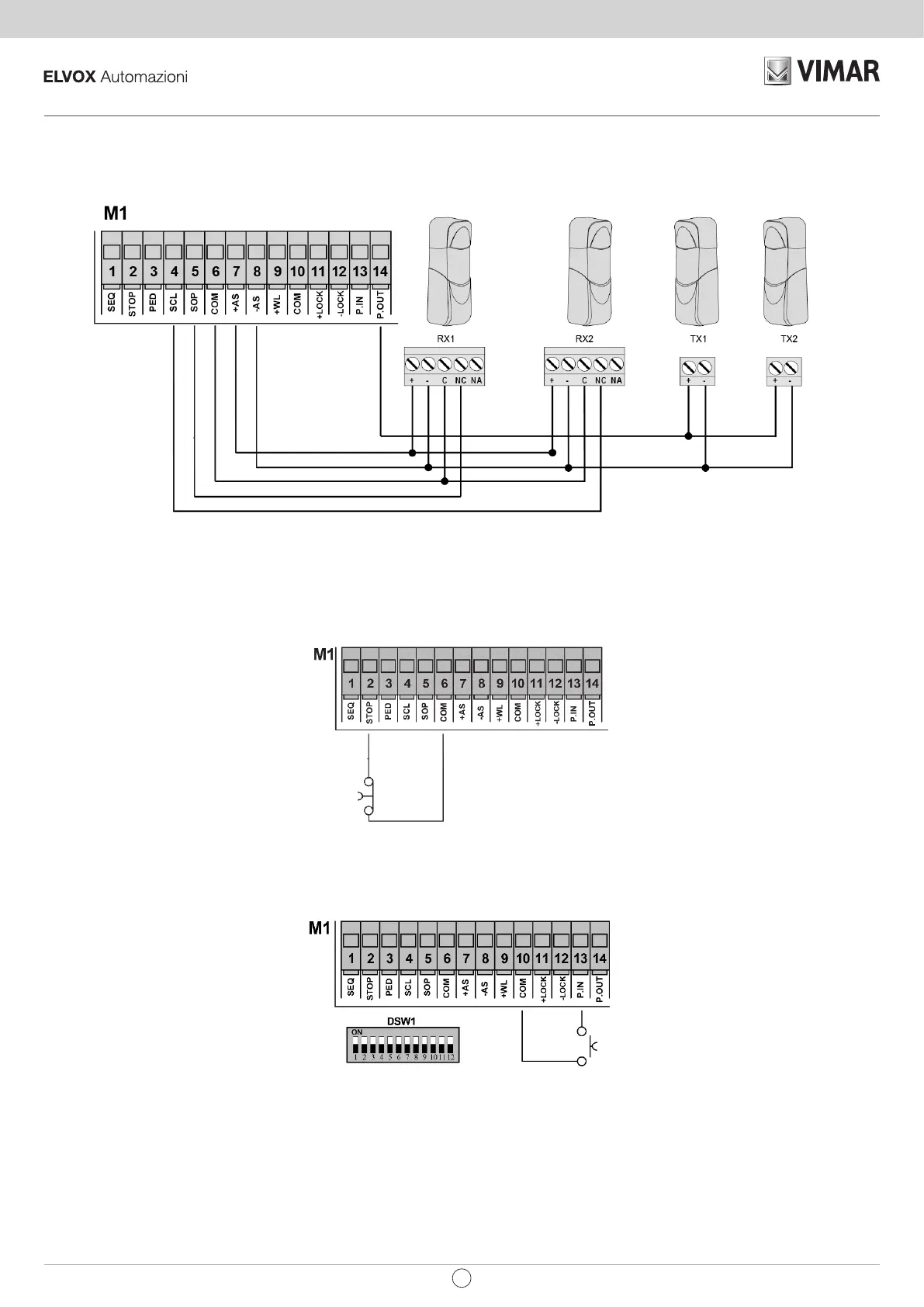

Connexionélectriqueavecfonctionphototestactive.
Lorsque le Dip-switch 10 est sur ON, l’entrée programmable P.OUT contrôle le fonctionnement des sécurités.
Cellule
photoélectrique
interne
Cellule
photoélectrique
interne
Cellule
photoélectrique
externe
Cellule
photoélectrique
externe
Accessoires +24 Vcc
Accessoires -24 Vcc
Sécurité en fermeture NF
Sécurité en ouverture et fermeture NF
Connexiondupoussoird'arrêt.
L’entrée STOP est normalement fermée. L’ouverture du contact entraîne l’arrêt du portail et la suspension du temps de refermeture automatique. Si elle
n'est pas utilisée, faire un shunt entre COM et STOP. Lorsque le poussoir n’est pas impliqué, la led DL2 doit être allumée.
N.B. : si l’installation ne présente pas de cellules photo-électriques, de bords sensibles ou de poussoirs d’arrêt, les entrées STOP, SCL, SOP doivent
être pontées avec COM et les Dip-switch 10, 11 et 12 doivent être réglés sur OFF.
Commun (négatif)
Stop NF
Connexiondupoussoird’ouverture.
L’entrée P.IN avec le Dip-switch 11 réglé sur OFF est normalement ouverte. La fermeture du contact entraîne l’ouverture du portail.
Lorsque le poussoir n’est pas impliqué, la led DL6 doit être éteinte.
