Vimar SW230.T - Produktmerkmale; Technische Daten; Vorbereitung der Kabelverbindungen

1. Produktmerkmale.
Steuergerät für 230/120 Vac Flügeltorantriebe mit max. Leistung 300+300W und integriertem Empfänger 433 MHz.
Funktionen und Ausstattung des Steuergeräts:
- individuelle Einstellung von Bremsweg und -geschwindigkeit beim Ö󰀨nen sowie Schließen.
- Diagnose der Eingänge durch LED.
2. Technische Daten.
Schaltschrank SW230.T / SW230.T.120
Spannungsversorgung 230 Vac 50 Hz - 120 Vac 50/60Hz
Einsatzbereich Ein- und Mehrfamilienhäuser
Betätigungsfrequenz 50%
Betriebstemperatur -20°C / +50°C
Zubehörversorgung 24 Vdc - 350 mA max. (zusammen mit den anderen 24Vdc Ausgängen)
Ausgang für Blinkleuchte 230/120 Vac - 25 W max.
Ausgang für Anzeigelampe Tor o󰀨en 24 Vdc 2W max.
Ausgang zweiter Funkkanal 24 Vdc - 350 mA max. (zusammen mit den anderen 24Vdc Ausgängen)
Schutzsicherung 24 Vdc Ausgänge Träge Sicherung T1 A
Schutzsicherung 230 Vac Leitung Flinke Sicherung F5 A
Schutzsicherung 120 Vac Leitung Flinke Sicherung F6,3 A

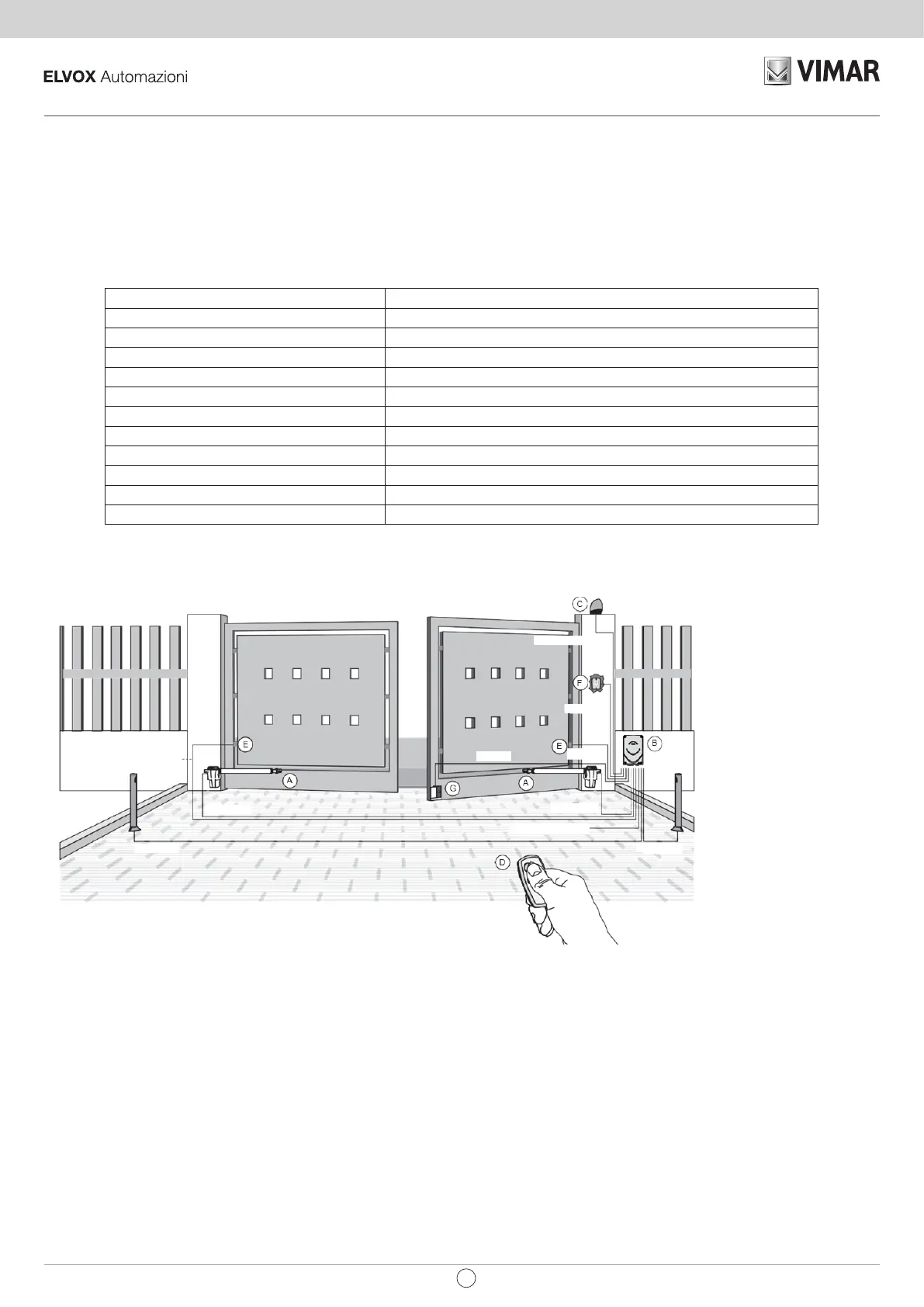

3. Vorbereitung der Kabelverbindungen.
Legende
A - Linearantrieb
B - Steuergerät
C - Blinkleuchte
D - Funkfernsteuerung
E - Lichtschrankenpaar
F - Schlüsselschalter
G - Elektroschloss
Legende
A - Linearantrieb
B - Steuergerät
C - Blinkleuchte
D - Funkfernsteuerung
E - Lichtschrankenpaar
F - Schlüsselschalter
G - Elektroschloss
230 Vac 3x1,5 mm
2
2x0,5mm
2
2x0,5mm
2
3x0,5mm
2
2x1mm
2
2x1mm
2
+ RG59
4x1,5mm
2
4x0,5mm
2
4x1,5mm
2
4x0,5mm
2
57
SW230.T / SW230.T.120
DE
