1. Caratteristiche di prodotto.
Centrale per il comando di motoriduttori per cancelli battenti a 230/120 Vac con potenza massima di 300+300W dotata di ricevitore integrato a 433 MHz.
La centrale permette:
- di personalizzare lo spazio e la velocità di rallentamento sia in apertura che in chiusura.
- la diagnostica ingressi tramite led.
2. Dati tecnici.
Quadro di comando SW230.T / SW230.T.120
Alimentazione 230 Vac 50 Hz - 120 Vac 50/60Hz
Tipo di utilizzo Residenziale e condominiale
Frequenza di utilizzo 50%
Temperatura di funzionamento -20°C / +50°C
Alimentazione accessori 24 Vdc - 350 mA max (cumulati con le altre uscite 24Vdc)
Uscita lampeggiante 230/120 Vac - 25 W max
Uscita Spia cancello aperto 24 Vdc 2W max
Uscita Secondo Canale Radio 24 Vdc - 350 mA max (cumulati con le altre uscite 24Vdc)
Fusibile di protezione uscite 24 Vdc Fusibile ritardato da T1 A
Fusibile di protezione linea 230 Vac Fusibile rapido da F5 A
Fusibile di protezione linea 120 Vac Fusibile rapido da F6,3 A

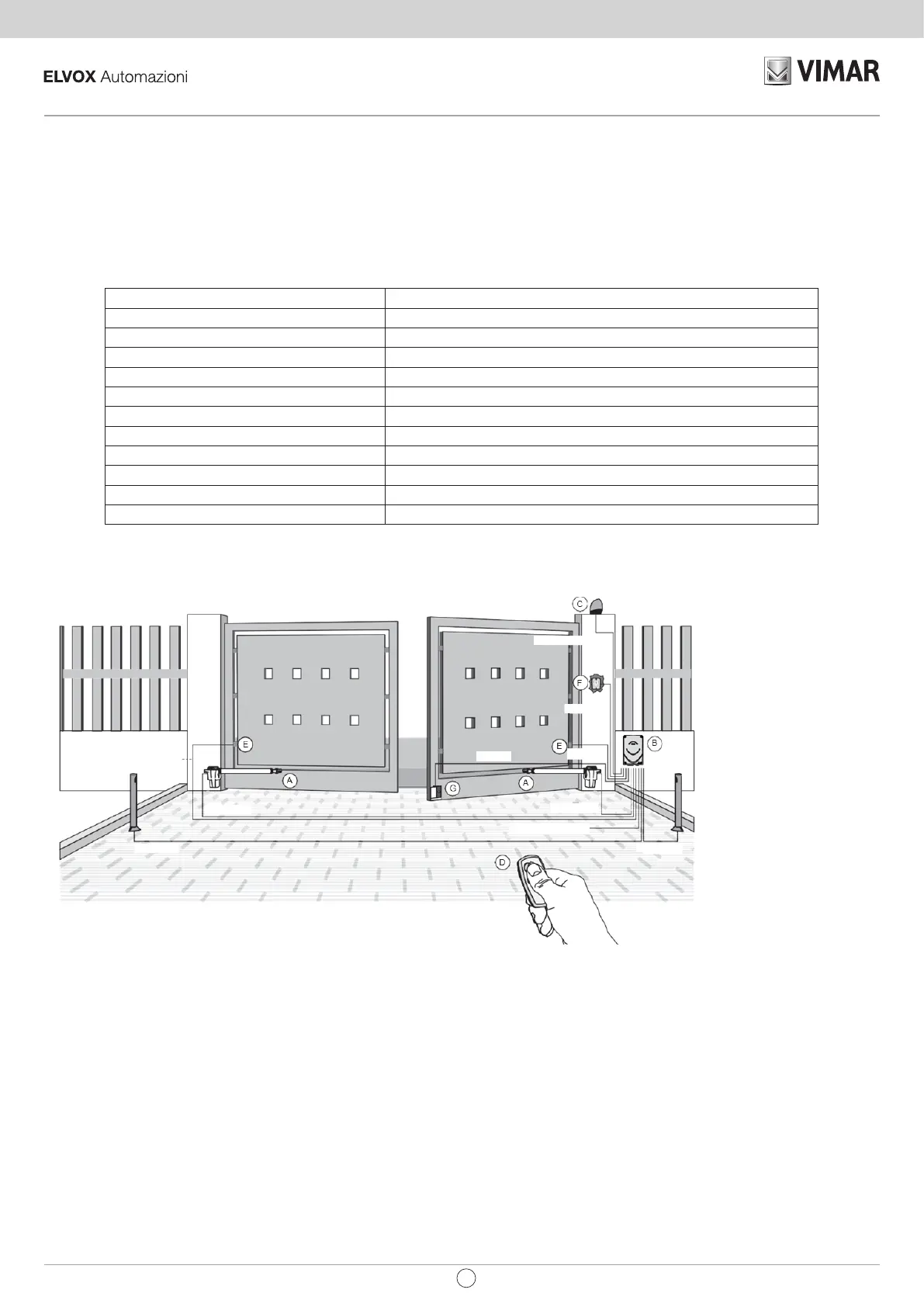

3. Predisposizione cablaggi.
Legenda
A - Attuatore lineare
B - Centralina di comando
C - Lampeggiante
D - Radiocomando
E - Coppia di fotocellule
F - Selettore
G - Elettroserratura
Legenda
A - Attuatore lineare
B - Centralina di comando
C - Lampeggiante
D - Radiocomando
E - Coppia di fotocellule
F - Selettore
G - Elettroserratura
230 Vac 3x1,5 mm
2
2x0,5mm
2
2x0,5mm
2
3x0,5mm
2
2x1mm
2
2x1mm
2
+ RG59
4x1,5mm
2
4x0,5mm
2
4x1,5mm
2
4x0,5mm
2
3
SW230.T / SW230.T.120
