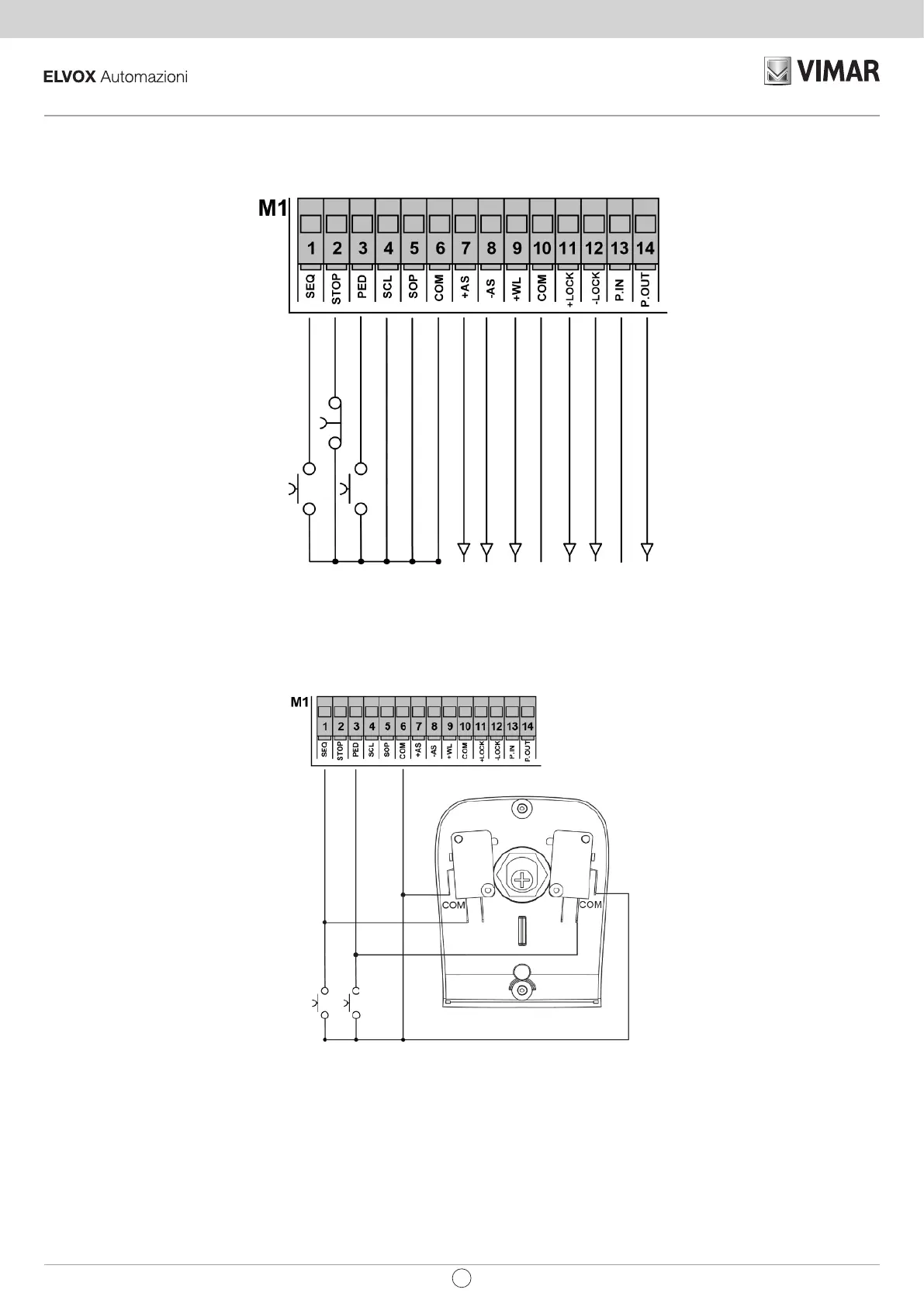

Cableado de entradas.
La central se suministra con las entradas de seguridad normalmente cerradas sin puentear (STOP, SCL, SOP).
Hay que añadir un puente entre el común (COM) y la entrada que no se vaya a utilizar. Los LEDs DL2, DL4, DL5 deben estar encendidos.
Accesorios -24 Vcc
Accesorios +24 Vcc
Piloto 2 W máx. +24 Vcc
Común (negativo) Común (negativo)
Secuencial/Arranque NO
Parada NC
Peatonal NO
Seguridad en cierre NC
Seguridad en apertura y cierre NC
Electrocerradura +12 Vca 15 VA
Electrocerradura -12 Vca 15 VA
Apertura NO
Prueba segur.Impulso 2° can.radio + 24 Vcc
Conexión de pulsadores de mando y selector de llave.
Los contactos están normalmente abiertos. La entrada SEQ (LED DL1) controla la apertura o el cierre completo de la cancela. La entrada PED (LED
DL3) controla la apertura o el cierre parcial de la cancela. Los LEDs DL1 o DL3 y el LED DL7 se encienden al accionar el selector o los pulsadores
conectados en paralelo.
Pulsador de mando
PED
Pulsador de mando
SEQ
NC NC NONO
