10.2. Procédured’apprentissageCOMPLÈTEDOUBLEBATTANTAVECralentissement.
1. Lancer la procédure lorsque le portail est fermé.
2. Appuyer sur le poussoir P1 et garder le doigt dessus. La led DL7 commence à clignoter (1ère fréquence de clignotement).
3. Ne pas relâcher le poussoir P1 jusqu’à ce que le clignotement accélère (2e fréquence de clignotement
4. Relâcher le poussoir P1.

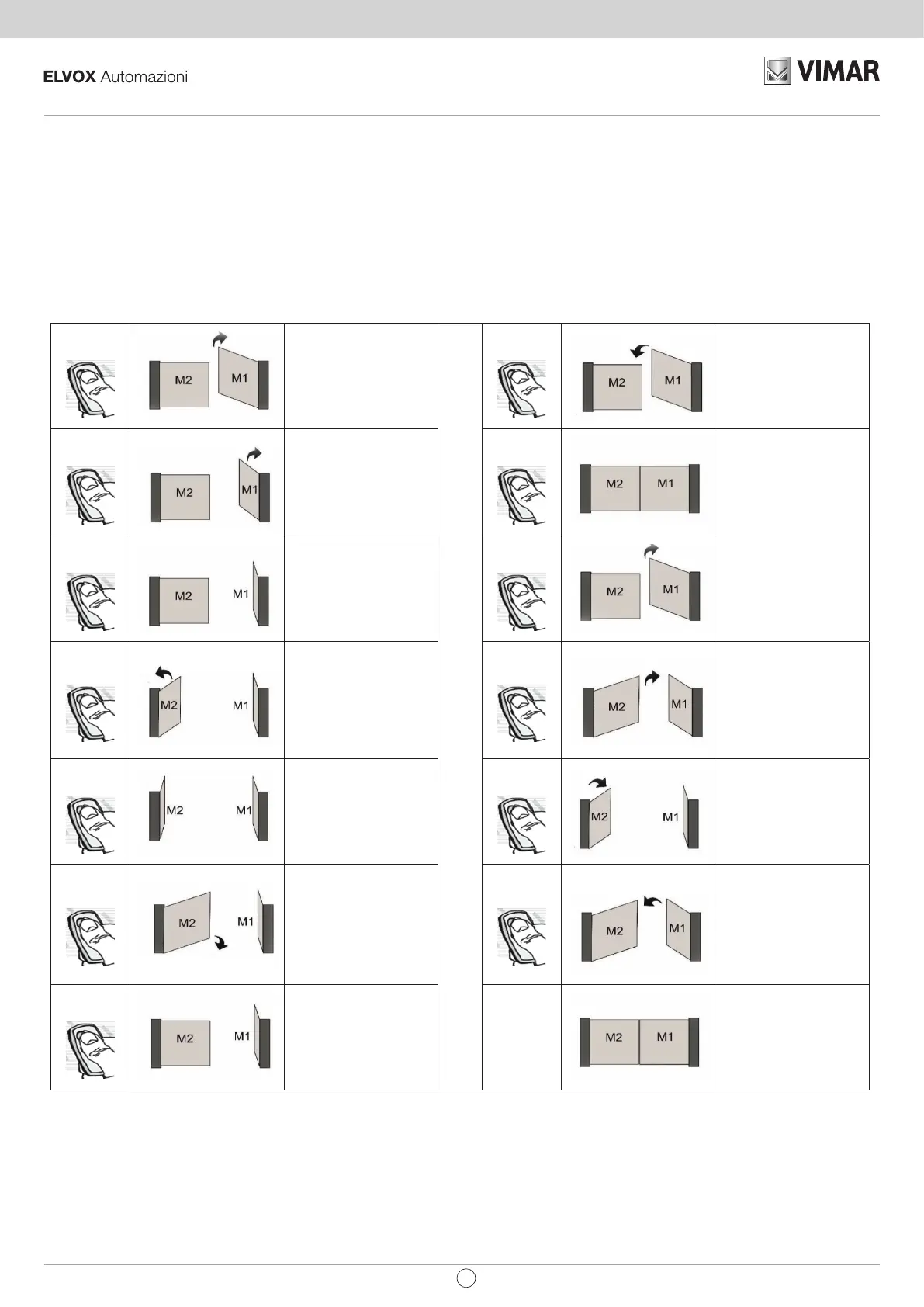

5. Suivre les étapes de programmation illustrées sur la gure.
6. La programmation est terminée lorsque la led DL7 cesse de clignoter.
ATTENTION : Après une réinitialisation ou avoir alimenté la carte, le temps de course de la première manœuvre de fermeture a augmenté de 5
secondes environ pour permettre au mouvement de s'achever.
1erSTART
Le premier START
déclenche l'apprentissage
en actionnant le MOTEUR
1 en ouverture (Attention !
démarrer en condition de
portail fermé)
8eSTART
ZONE RAL. FERM. M1
Le huitième START
xe le point de début
du ralentissement de
fermeture du MOTEUR 1
2eSTART
ZONE RAL. OUV. M1
Le deuxième START
xe le point de début du
ralentissement d’ouverture
du MOTEUR 1
9eSTART
Le neuvième START xe le
n de course du MOTEUR
1 et doit être commandé
lorsque le battant 1 arrive
au n de course
3eSTART
Le troisième START xe le
n de course du MOTEUR
1 et doit être commandé
lorsque le battant 1 arrive
au n de course
10eSTART
Le dixième START
enclenche l'apprentissage
des retards du battant en
actionnant le MOTEUR 1
en ouverture
4eSTART
ZONE RAL. OUV. M2
Le quatrième START
xe le point de début du
ralentissement d’ouverture
du MOTEUR 2
11eSTART
RETARD BATTANT M2 EN
OUVERTURE
Le onzième START
actionne le MOTEUR 2
après le retard souhaité du
battant en ouverture
5eSTART
Le cinquième START
xe le n de course du
MOTEUR 2 et doit être
commandé lorsque le
battant 2 arrive au n de
course
12eSTART
Le douzième START
actionne le MOTEUR 2
pour apprendre le retard du
battant en fermeture
6eSTART
ZONE RAL. FERM. M2
Le sixième START
xe le point de début
du ralentissement de
fermeture du MOTEUR 2
13eSTART
RETARD BATTANT M1 EN
FERMETURE
Le treizième START
actionne le MOTEUR 1
après le retard souhaité du
battant en fermeture
7eSTART
Le septième START xe le
n de course du MOTEUR
2 et doit être commandé
lorsque le battant 2 arrive
au n de course
Pour conclure la
programmation, attendre
la fermeture complète du
portail et l’extinction de la
LED DL7
