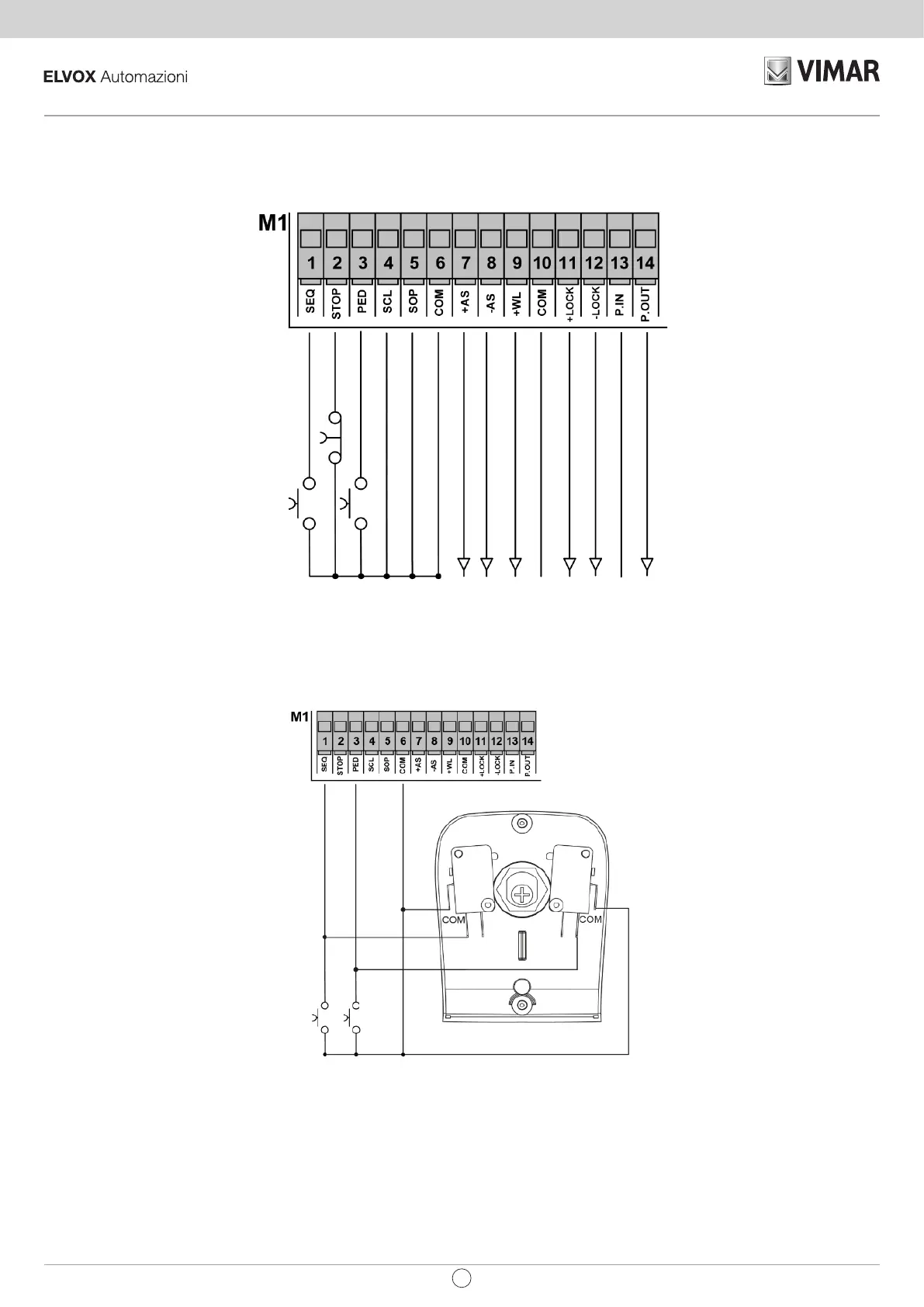

Cablaggio ingressi.
La centrale viene fornita con gli ingressi di sicurezza normalmente chiusi non ponticellati (STOP, SCL, SOP).
Aggiungere un ponticello tra il comune (COM) e l’ingresso che non si intende utilizzare. I led DL2 DL4 DL5 devono essere accesi.
Accessori -24Vdc
Accessori +24Vdc
Spia 2W max +24Vdc
Comune (negativo)
Comune (negativo)
Sequenziale/Start N.O.
Stop N.C.
Pedonale N.O.
Sicurezza in chiusura N.C.
Sicurezza in apertura e chiusura N.C.
Elettroserratura +12Vac 15VA
Elettroserratura -12Vac 15VA
Apre N.O.
Test Sicur./Impulso 2° can.radio + 24Vdc
Collegamento pulsanti di comando e selettore a chiave.
I contatti sono normalmente aperti. L’ingresso SEQ (led DL1) comanda l’apertura o la chiusura completa del cancello. L’ingresso PED (led DL3)
comanda l’apertura o la chiusura parziale del cancello. I led DL1 o DL3 e il led DL7 si accendono quando viene azionato il selettore o i pulsanti collegati
in parallelo.
Pulsante comando
PED
Pulsante comando
SEQ
N.C. N.C. N.O.N.O.
6
SW230.T / SW230.T.120
IT
