10.3. Procedura di apprendimento DOPPIA ANTA SENZA rallentamento SEMPLIFICATA.
1. Iniziare la procedura a cancello chiuso.
2. Regolare il trimmer TR3 SL al massimo (completa rotazione in senso orario) escludendo così il rallentamento.
3. Premere il pulsante P1 e tenerlo premuto no a quando il led DL7 comincia a lampeggiare (1^ frequenza di lampeggio).
4. Rilasciare il pulsante P1.

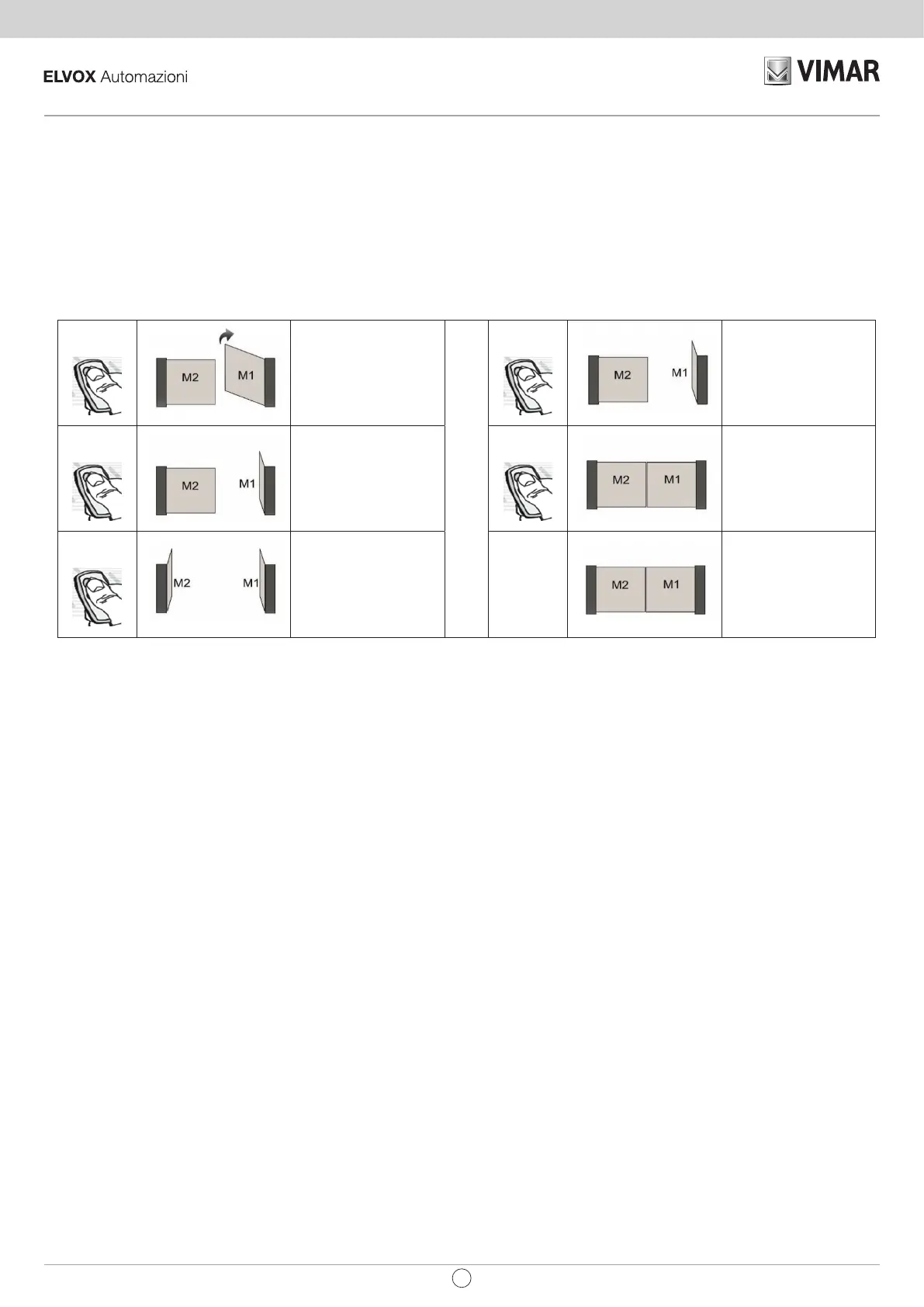

5. Seguire le fasi di programmazione riportate in gura.
6. La programmazione termina quando il led DL7 smette di lampeggiare.
ATTENZIONE: Dopo un reset o dopo aver alimentato la scheda, il tempo di corsa della prima manovra di chiusura è aumentato di circa 5 secondi per
consentire il completamento del movimento in ogni caso.
1° START
Il primo START fa partire
l'apprendimento muovendo
il MOTORE 1 in apertura
(Attenzione! partire da
cancello chiuso)
4° START
Il quarto START ssa
la ne della corsa del
MOTORE 2 e va premuto
quando l'anta 2 arriva in
battuta
2° START
Il secondo START ssa
la ne della corsa del
MOTORE 1 e va premuto
quando l'anta 1 arriva in
battuta
5° START
Il quinto START ssa la ne
della corsa del MOTORE 1
e va premuto quando l'anta
1 arriva in battuta
3° START
Il terzo START ssa la ne
della corsa del MOTORE 2
e va premuto quando l'anta
2 arriva in battuta
Per ultimare la
programmazione attendere
la chiusura completa del
cancello e lo spegnimento
del LED DL7
14
SW230.T / SW230.T.120
IT
