10.5. Procédured’apprentissageSIMPLEBATTANTAVECralentissement.
1. Lancer la procédure lorsque le portail est fermé.
2. Appuyer sur le poussoir P1 et garder le doigt dessus. La led DL7 commence à clignoter (1ère fréquence de clignotement).
3. Ne pas relâcher le poussoir P1. Le clignotement accélère (2e fréquence de clignotement).
4. Ne pas relâcher le poussoir P1 jusqu’à ce que le clignotement accélère (3e fréquence de clignotement).
5. Relâcher le poussoir P1.

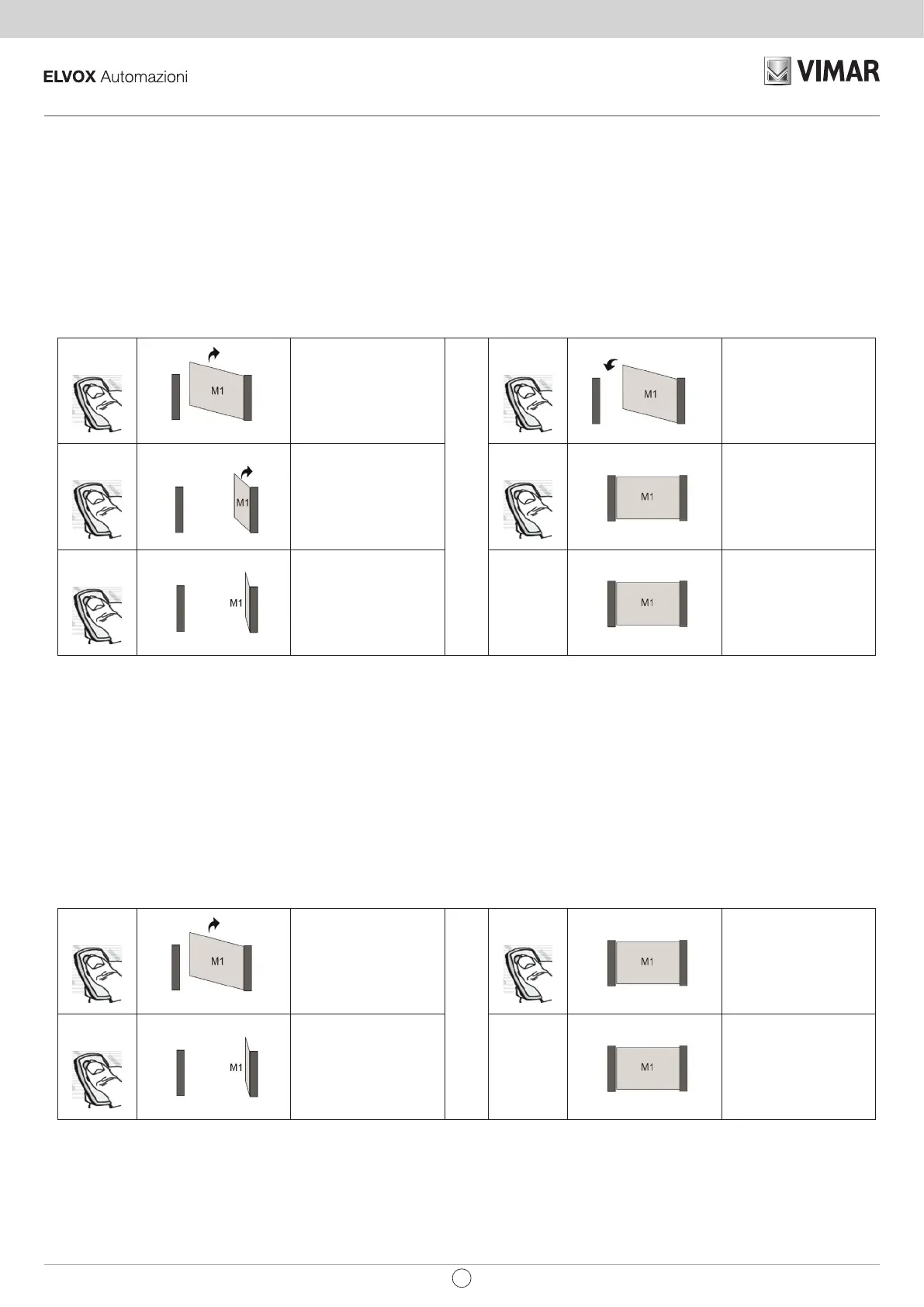

6. Suivre les étapes de programmation illustrées sur la gure.
7. La programmation est terminée lorsque la led DL7 cesse de clignoter.
ATTENTION : Après une réinitialisation ou avoir alimenté la carte, le temps de course de la première manœuvre de fermeture a augmenté de 5
secondes environ pour permettre au mouvement de s'achever.
1erSTART
Le premier START
déclenche l'apprentissage
en actionnant le MOTEUR
1 en ouverture (Attention !
démarrer en condition de
portail fermé)
4eSTART
ZONE RAL. FERM. M1
Le quatrième START
xe le point de début
du ralentissement de
fermeture du MOTEUR 1
2eSTART
ZONE RAL. OUV. M1
Le deuxième START
xe le point de début du
ralentissement d’ouverture
du MOTEUR 1
5eSTART
Le cinquième START
xe le n de course du
MOTEUR 1 et doit être
commandé lorsque le
battant 1 arrive au n de
course
3eSTART
Le troisième START xe le
n de course du MOTEUR
1 et doit être commandé
lorsque le battant 1 arrive
au n de course
Pour conclure la
programmation, attendre
la fermeture complète du
portail et l’extinction de la
LED DL7
10.6. Procédured’apprentissageSIMPLEBATTANTSANSralentissement.
1. Lancer la procédure lorsque le portail est fermé.
2. Régler le trimmer TR3 SL sur la valeur maximale (rotation complète dans le sens des aiguilles d’une montre) en excluant le ralentissement.
3. Appuyer sur le poussoir P1 et garder le doigt dessus. La led DL7 commence à clignoter (1ère fréquence de clignotement).
4. Ne pas relâcher le poussoir P1. Le clignotement accélère (2e fréquence de clignotement).
5. Ne pas relâcher le poussoir P1 jusqu’à ce que le clignotement accélère (3e fréquence de clignotement).
6. Relâcher le poussoir P1.
7. Suivre les étapes de programmation illustrées sur la gure.
8. La programmation est terminée lorsque la led DL7 cesse de clignoter.
ATTENTION : Après une réinitialisation ou avoir alimenté la carte, le temps de course de la première manœuvre de fermeture a augmenté de 5
secondes environ pour permettre au mouvement de s'achever.
1erSTART
Le premier START
déclenche l'apprentissage
en actionnant le MOTEUR
1 en ouverture (Attention !
démarrer en condition de
portail fermé)
3eSTART
Le troisième START xe le
n de course du MOTEUR
1 et doit être commandé
lorsque le battant 1 arrive
au n de course
2eSTART
Le deuxième START xe le
n de course du MOTEUR
1 et doit être commandé
lorsque le battant 1 arrive
au n de course
Pour conclure la
programmation, attendre
la fermeture complète du
portail et l’extinction de la
LED DL7
