Vimar SW230.T - Page 60

Braun
Bewegung 2 (Schließbewegung des Flügels, Ausfahren der
Kolbenstange)
21 M1CL 24 M2CL
Schwarz
Bewegung 1 (Ö󰀨nungsbewegung des Flügels, Einfahren der
Kolbenstange)
22 M1OP 25 M2OP

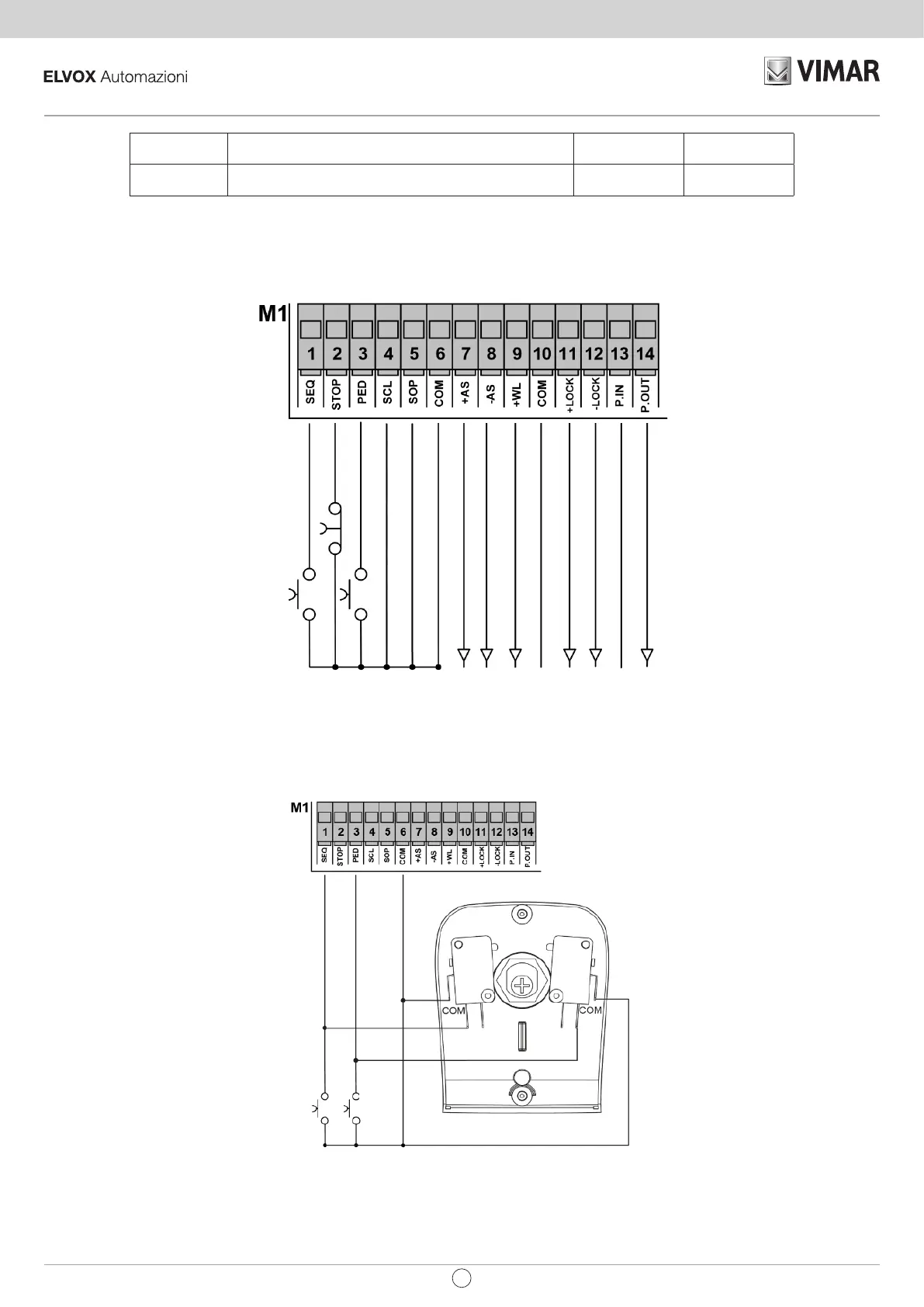

Verkabelung der Eingänge.
Das Steuergerät wird mit als Ruhekontakten gesetzten Sicherheitseingängen ohne Schaltbrücke (STOP, SCL, SOP) geliefert.
Eine Schaltbrücke zwischen dem gemeinsamen Kontakt (COM) und dem nicht zu verwendenden Eingang einfügen. Die LEDs DL2 DL4 DL5 müssen
erleuchtet sein.
Zubehör -24Vdc
Zubehör +24Vdc
Anzeigelampe 2W max. +24Vdc
Bezugspotenzial (Minuspol) Bezugspotenzial (Minuspol)
Sequentiell/Start (Arbeitskontakt)
Stopp Ruhekontakt
Fußgänger-Öffnung (Arbeitskontakt)
Sicherheit beim Schließen (Ruhekontakt)
Sicherheit beim Öffnen und Schließen (Ruhekontakt)
Elektroschloss +12Vac 15VA
Elektroschloss -12Vac 15VA
Öffnen (Arbeitskontakt)
Sicherheitstest/Impuls 2. Funkkanal + 24Vdc
Anschluss der Steuertasten und des Schlüsselschalters.
Es handelt sich um Arbeitskontakte. Der Eingang SEQ (LED DL1) steuert die vollständige Ö󰀨nung und Schließung des Tors. Der Eingang PED (LED
DL3) steuert die teilweise Ö󰀨nung und Schließung des Tors, Die LEDs DL1 oder DL3 und die LED DL7 leuchten bei Betätigung des Schlüsselschalters
bzw. der parallel geschalteten Tasten auf.
Steuertaste
PED
Steuertaste
SEQ
Ruhe-
kontakt
Ruhe-
kontakt
Arbeits-
kontakt
Arbeits-
kontakt
60
SW230.T / SW230.T.120
DE
