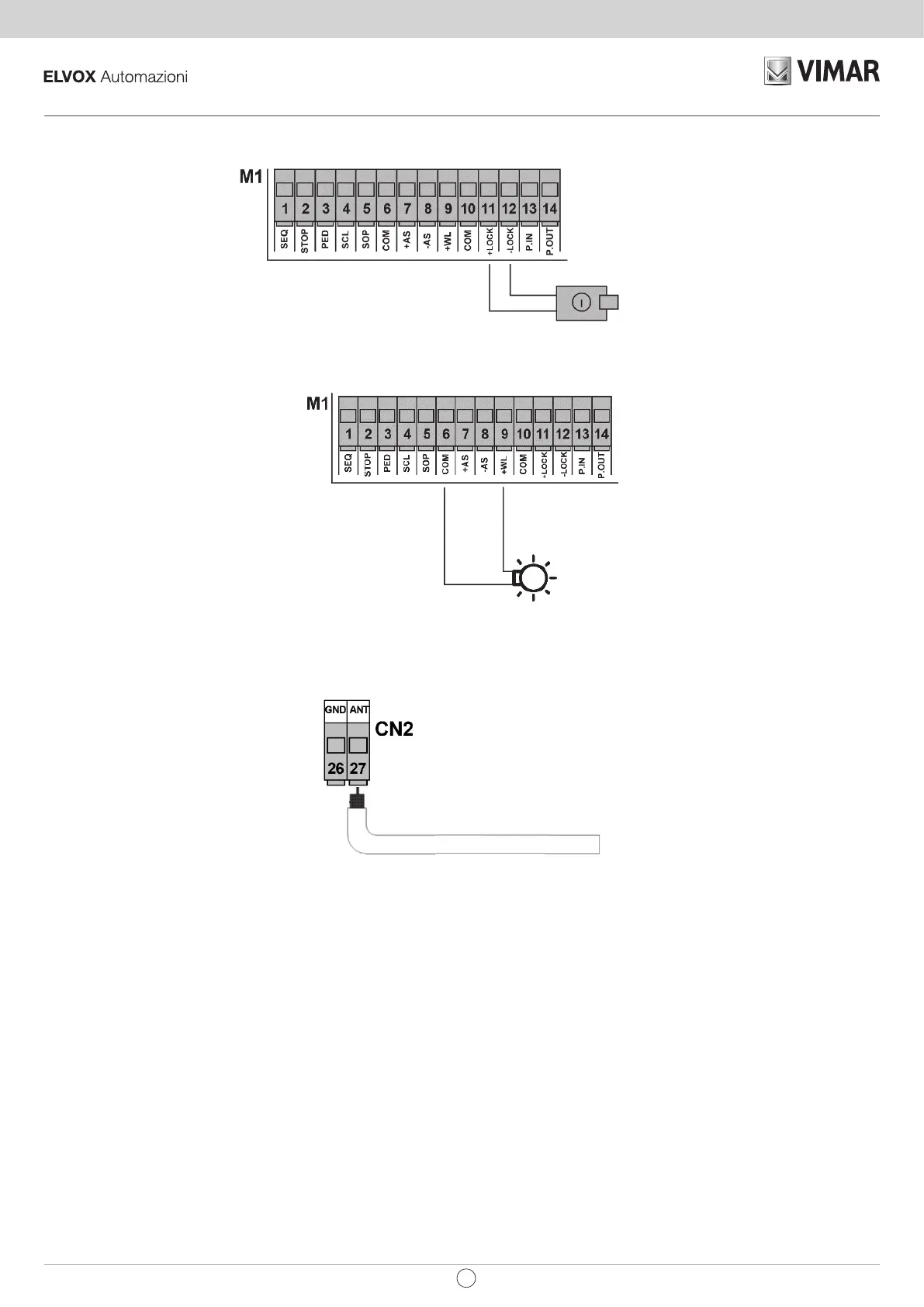

Anschluss des Elektroschlosses.
Elektroschloss 12Vac 15VA
Anschluss der Anzeigelampe Tor o󰀨en.
ANZEIGELAMPE
TOR OFFEN
+24V ANZEIGELAMPE
2W MAX.
BEZUGSPOTENZIAL
(MINUSPOL)
Anschluss der Antenne.
Im Lieferumfang ist der 17cm starre Draht mit der Funktion Antenne enthalten, der mit der Klemme 27 ANT zu verkabeln ist.
