10.2. KOMPLETTES Verfahren zum Anlernen von ZWEIFLÜGELIGEN TORANTRIEBEN MIT Abbremsung.
1. Das Verfahren bei geschlossenem Tor starten.
2. Die Taste P1 drücken und gedrückt halten. Die LED DL7 beginnt zu blinken (1. Blinkfrequenz).
3. Die Taste P1 erst dann loslassen, wenn ein schnelles Blinken einsetzt (2. Blinkfrequenz)
4. Die Taste P1 loslassen.

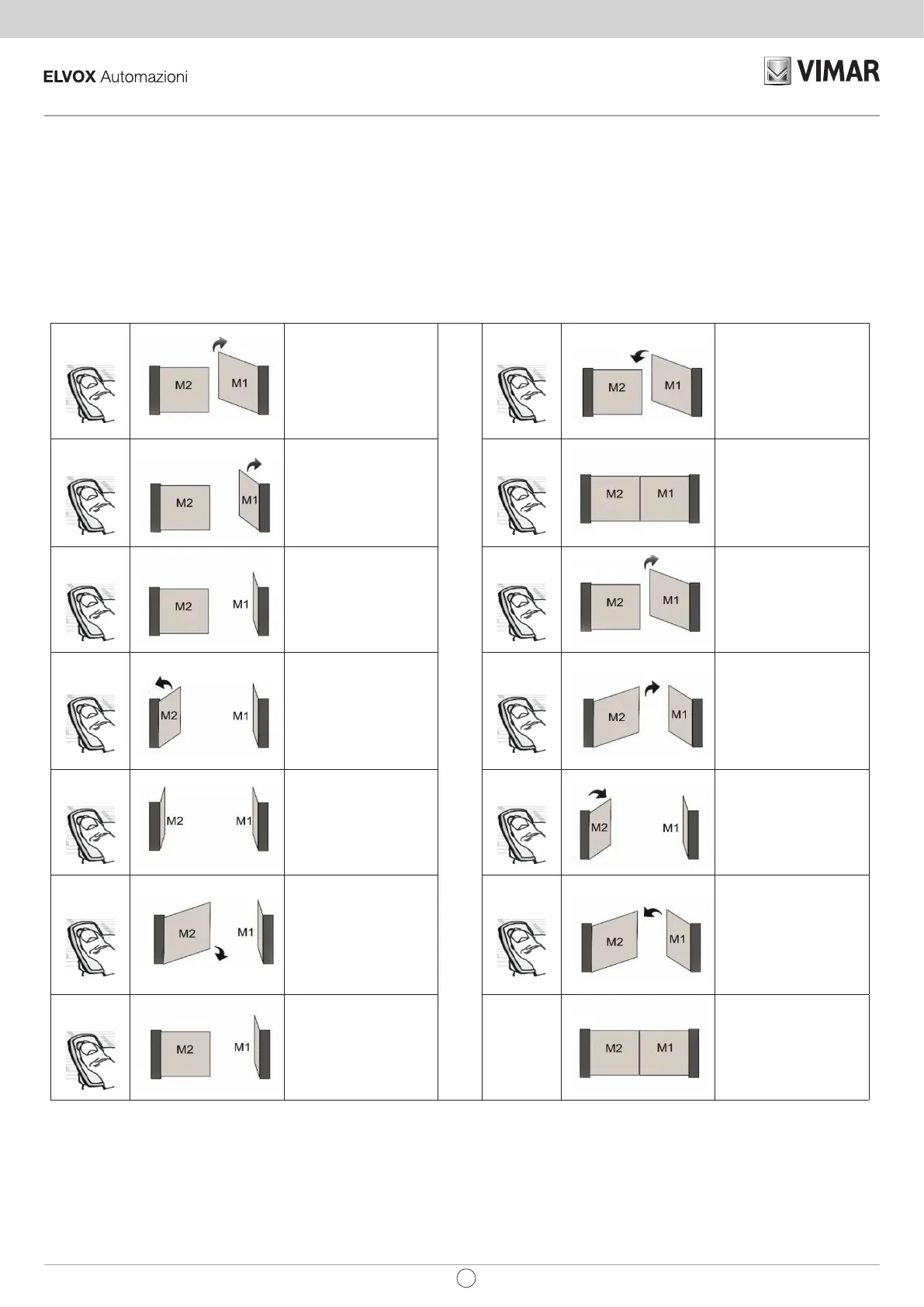

5. Die abgebildeten Programmierungsphasen befolgen.
6. Die Programmierung ist abgeschlossen, wenn das Blinken der LED DL7 endet.
WARNHINWEIS: Nach einem Reset oder nach Versorgung der Leiterplatte wird die Laufzeit des ersten Schließvorgangs um ca. 5 Sekunden erhöht, um
auf jeden Fall das Beenden der Bewegung zu ermöglichen.
1. START
Der erste START leitet
das Anlernen durch
Bewegen des MOTORS
1 in Ö󰀨nungsrichtung
ein (Warnung! Bei
geschlossenem Tor
beginnen)
8. START
BREMSBER. SCHL. M1
Der achte START legt
den Anfangspunkt der
Abbremsung beim
Schließen von MOTOR
1 fest
2. START
BREMSBER. ÖFF. M1
Der zweite START legt
den Anfangspunkt der
Abbremsung beim Ö󰀨nen
von MOTOR 1 fest
9. START
Der neunte START legt das
Ende des Laufwegs von
MOTOR 1 fest und ist bei
Flügel 1 auf Anschlag zu
drücken
3. START
Der dritte START legt das
Ende des Laufwegs von
MOTOR 1 fest und ist bei
Flügel 1 auf Anschlag zu
drücken
10. START
Der zehnte START
leitet das Anlernen der
Flügelverzögerungen durch
Bewegen des MOTORS 1
in Ö󰀨nungsrichtung ein
4. START
BREMSBER. ÖFF. M2
Der vierte START legt
den Anfangspunkt der
Abbremsung beim Ö󰀨nen
von MOTOR 2 fest
11. START
FLÜGELVERZÖGERUNG M2
BEIM ÖFFNEN
Der elfte START setzt
den MOTOR 2 nach
der gewünschten
Flügelverzögerung beim
Ö󰀨nen in Bewegung
5. START
Der fünfte START legt das
Ende des Laufwegs von
MOTOR 2 fest und ist bei
Flügel 2 auf Anschlag zu
drücken
12. START
Der zwölfte START
setzt den MOTOR
2 zum Anlernen der
Flügelverzögerung beim
Schließen in Bewegung
6. START
BREMSBER. SCHL. M2
Der sechste START
legt den Anfangspunkt
der Abbremsung beim
Schließen von MOTOR
2 fest
13. START
FLÜGELVERZÖGERUNG M1
BEIM SCHLIESSEN
Der dreizehnte START
setzt den MOTOR 1
nach der gewünschten
Flügelverzögerung beim
Schließen in Bewegung
7. START
Der siebte START legt das
Ende des Laufwegs von
MOTOR 2 fest und ist bei
Flügel 2 auf Anschlag zu
drücken
Zur Fertigstellung der
Programmierung auf das
vollständige Schließen des
Tors und das Erlöschen der
LED DL7 warten
