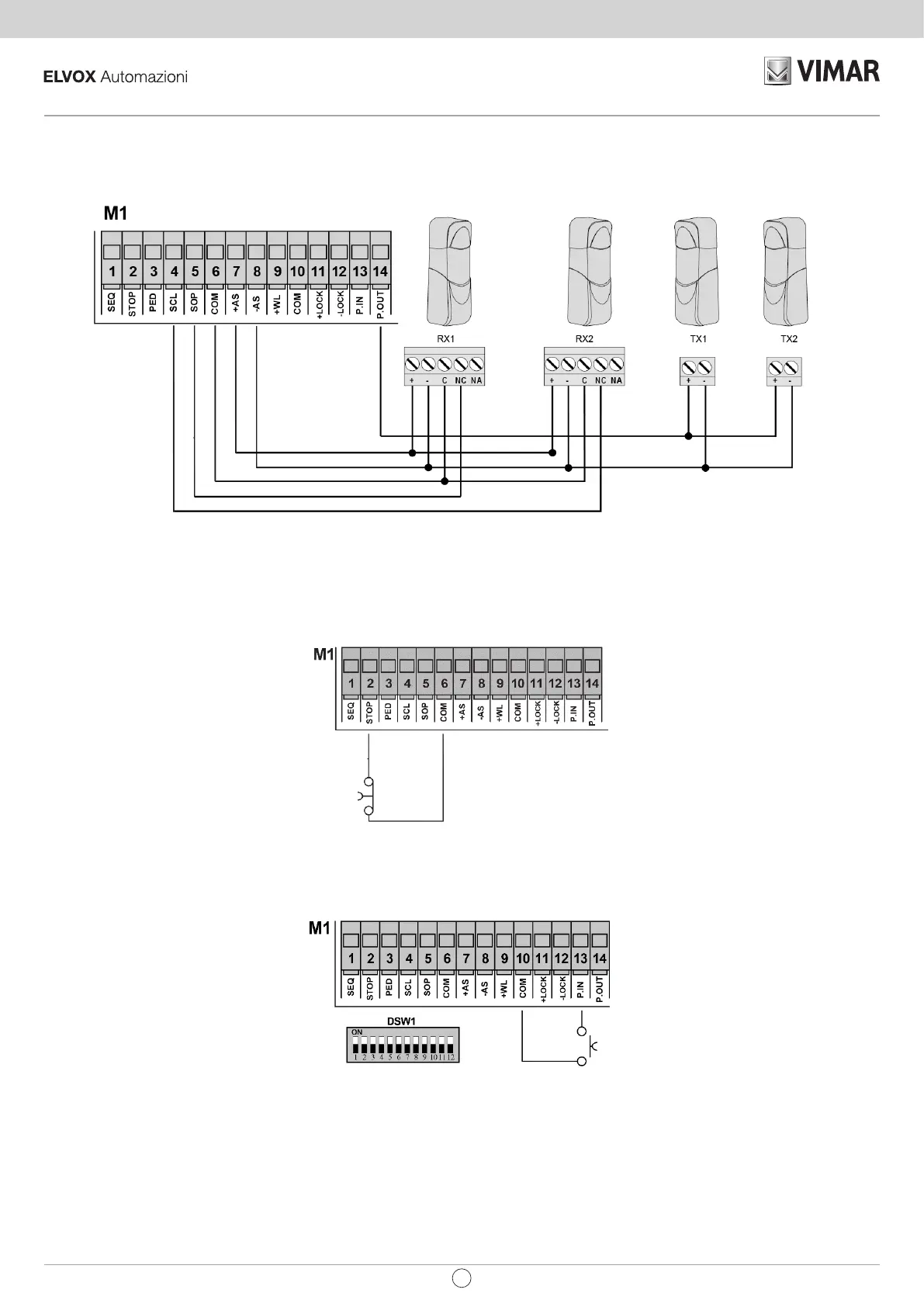

Collegamento elettrico con funzione fototest attiva.
Con il Dip-switch 10 in ON, l’ingresso programmabile P.OUT controlla il funzionamento delle sicurezze.
Fotocellula
interna
Fotocellula
interna
Fotocellula
esterna
Fotocellula
esterna
Accessori +24Vdc
Accessori -24Vdc
Sicurezza in chiusura N.C.
Sicurezza in apertura e chiusura N.C.
Collegamento pulsante di arresto.
L’ingresso STOP è normalmente chiuso. L’apertura del contatto provoca l’arresto del cancello e la sospensione del tempo di richiusura automatica. Se
non utilizzato fare un ponticello tra COM e STOP. A pulsante non impegnato, il led DL2 deve essere acceso.
N.B.: se nell’impianto non sono presenti fotocellule, bordi sensibili o pulsanti di arresto, gli ingressi STOP, SCL, SOP devono essere ponticellati con il
COM e i Dip-switch 10, 11 e 12 devono essere settati in OFF.
Comune (negativo)
Stop N.C.
Collegamento pulsante di apre.
L’ingresso P.IN con il Dip-switch 11 settato in OFF è normalmente aperto. La chiusura del contatto provoca l’apertura del cancello.
A pulsante non impegnato, il led DL6 deve essere spento.
8
SW230.T / SW230.T.120
IT
