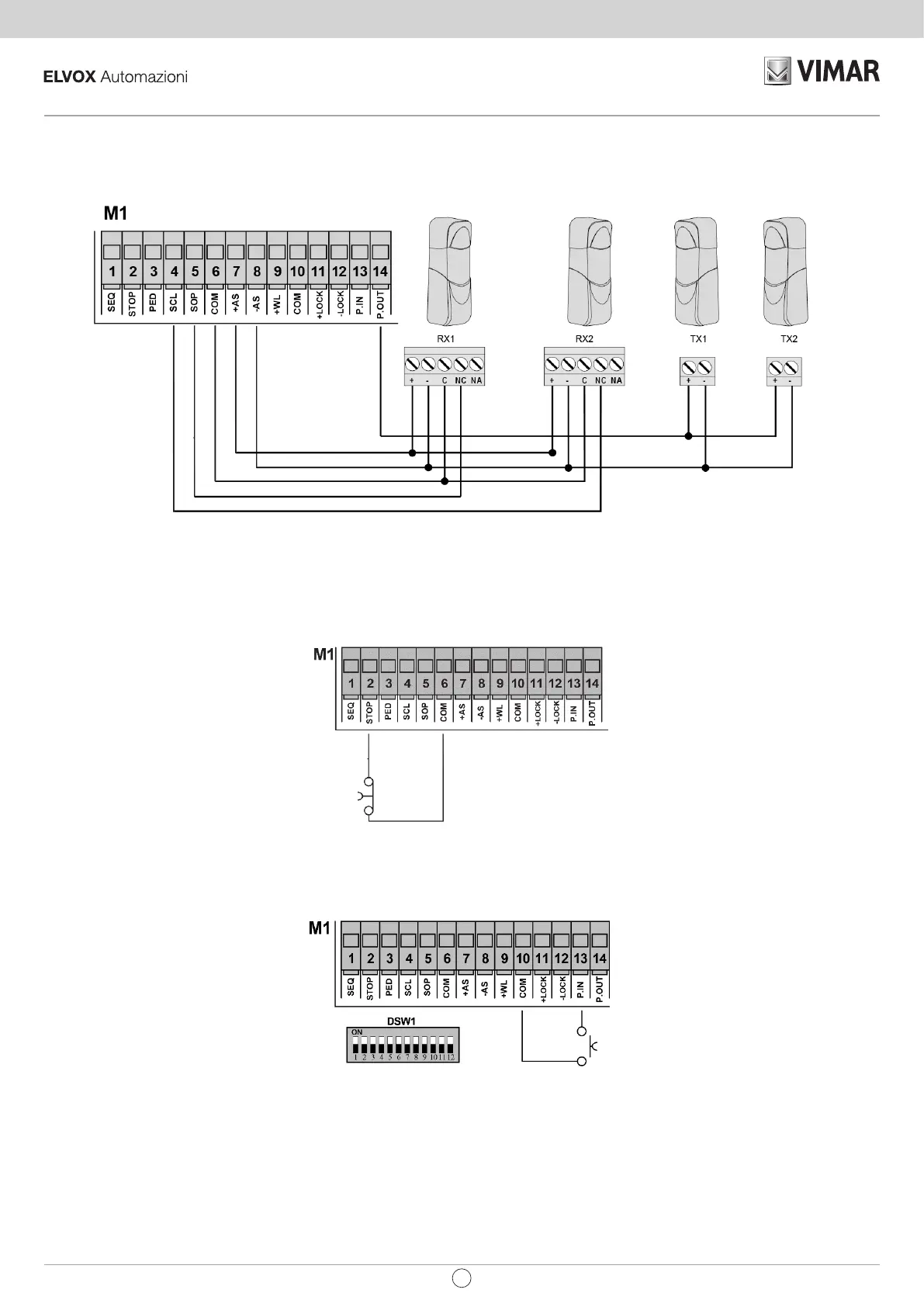

Conexión eléctrica con función Fototest activada.
Con el conmutador DIP 10 en ON, la entrada programable P.OUT controla el funcionamiento de las seguridades.
Fotocélula
interna
Fotocélula
interna
Fotocélula
externa
Fotocélula
externa
Accesorios +24 Vcc
Accesorios -24 Vcc
Seguridad en cierre NC
Seguridad en apertura y cierre NC
Conexión del pulsador de parada.
La entrada STOP está normalmente cerrada. La apertura del contacto provoca la parada de la cancela y la interrupción del tiempo de cierre automático.
Si no se utiliza, hay que puentear COM y STOP. Con el pulsador sin apretar, el LED DL2 debe estar encendido.
NOTA IMPORTANTE: si en la instalación no hay fotocélulas, bordes sensibles o pulsadores de parada, las entradas STOP, SCL, SOP deben
puentearse con el COM y los conmutadores DIP 10, 11 y 12 deben estar en OFF.
Común (negativo)
Parada NC
Conexión del pulsador de apertura.
La entrada P.IN con el conmutador DIP 11 en OFF está normalmente abierta. El cierre del contacto provoca la apertura de la cancela.
Con el pulsador sin apretar, el LED DL6 debe estar apagado.
