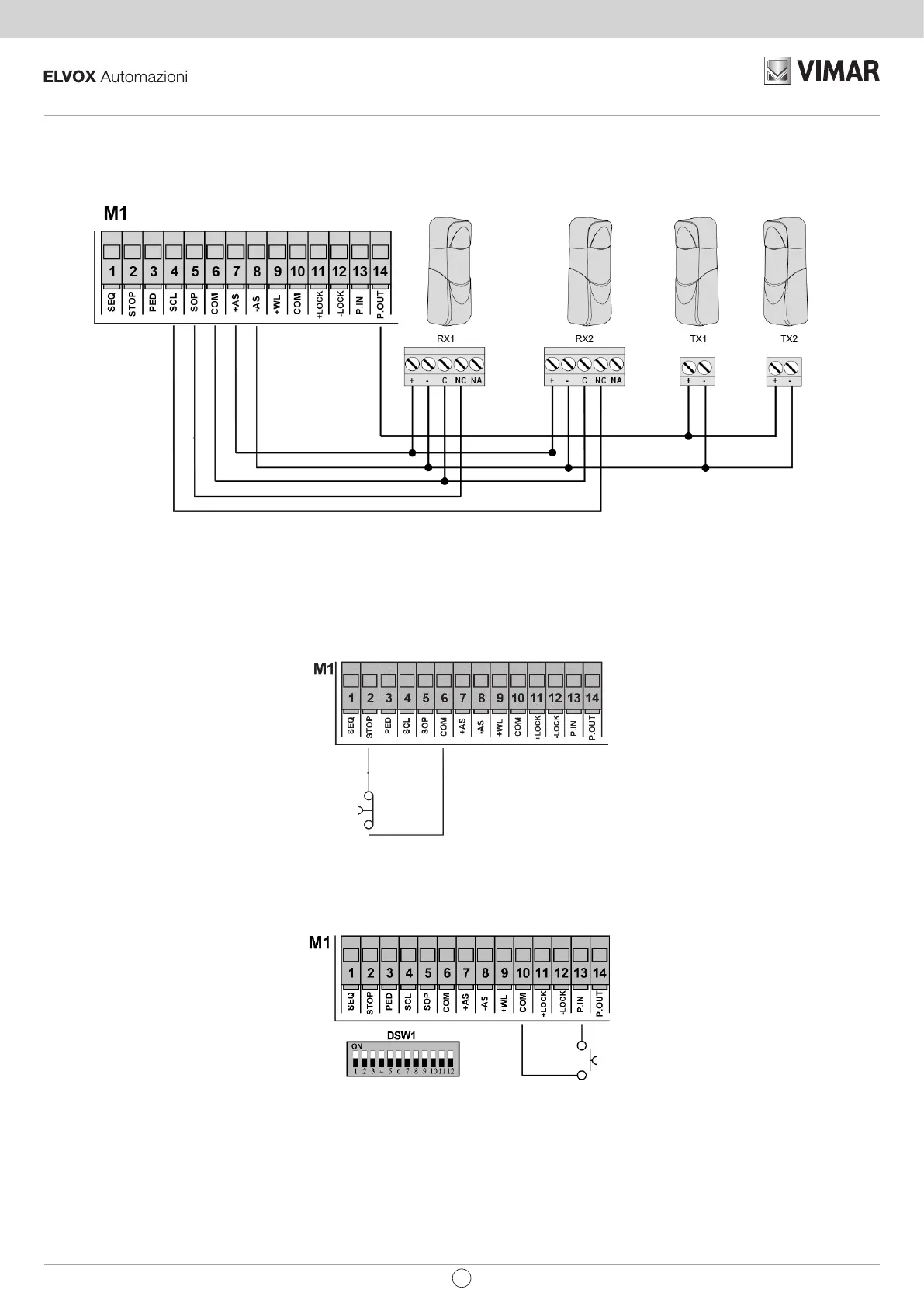

Ηλεκτρικήσύνδεσημεενεργήλειτουργίαfototest.
Με το Dip-switch 10 στη θέση ON, η προγραμματιζόμενη είσοδος P.OUT ελέγχει τη λειτουργία των ασφαλειών.
Εσωτερικό
φωτοκύτταρο
Εσωτερικό
φωτοκύτταρο
Εξωτερικό
φωτοκύτταρο
Εξωτερικό
φωτοκύτταρο
Εξαρτήματα +24Vdc
Εξαρτήματα -24Vdc
Ασφάλεια στο κλείσιμο N.C.
Ασφάλεια στο άνοιγμα και στο κλείσιμο N.C.
Σύνδεσημπουτόνδιακοπήςκίνησης.
Η είσοδος STOP είναι κανονικά κλειστή. Το άνοιγμα της επαφής προκαλεί τη διακοπή της κίνησης της καγκελόπορτας και την αναστολή του διαστήματος
αυτόματου κλεισίματος. Εάν δεν χρησιμοποιείται, γεφυρώστε τις εισόδους COM και STOP. Όταν το μπουτόν δεν είναι ενεργοποιημένο, η λυχνία led DL2
πρέπει να παραμείνει αναμμένη.
ΣΗΜ.: εάν στην εγκατάσταση δεν υπάρχουν φωτοκύτταρα, ευαίσθητα άκρα ή μπουτόν διακοπής κίνησης, οι είσοδοι STOP, SCL, SOP πρέπει να είναι
γεφυρωμένες με το COM και τα Dip-switch 10, 11 και 12 πρέπει να ρυθμιστούν στη θέση OFF.
Κοινό (αρνητικό)
Διακοπή N.C.
Σύνδεσημπουτόνανοίγματος.
Η είσοδος P.IN με το Dip-switch 11 ρυθμισμένο στη θέση OFF είναι κανονικά ανοικτή. Το κλείσιμο της επαφής προκαλεί το άνοιγμα της καγκελόπορτας.
Όταν το μπουτόν δεν είναι ενεργοποιημένο, η λυχνία led DL6 πρέπει να παραμείνει σβηστή.
