Section 4 Operation
4.1 Control Panel

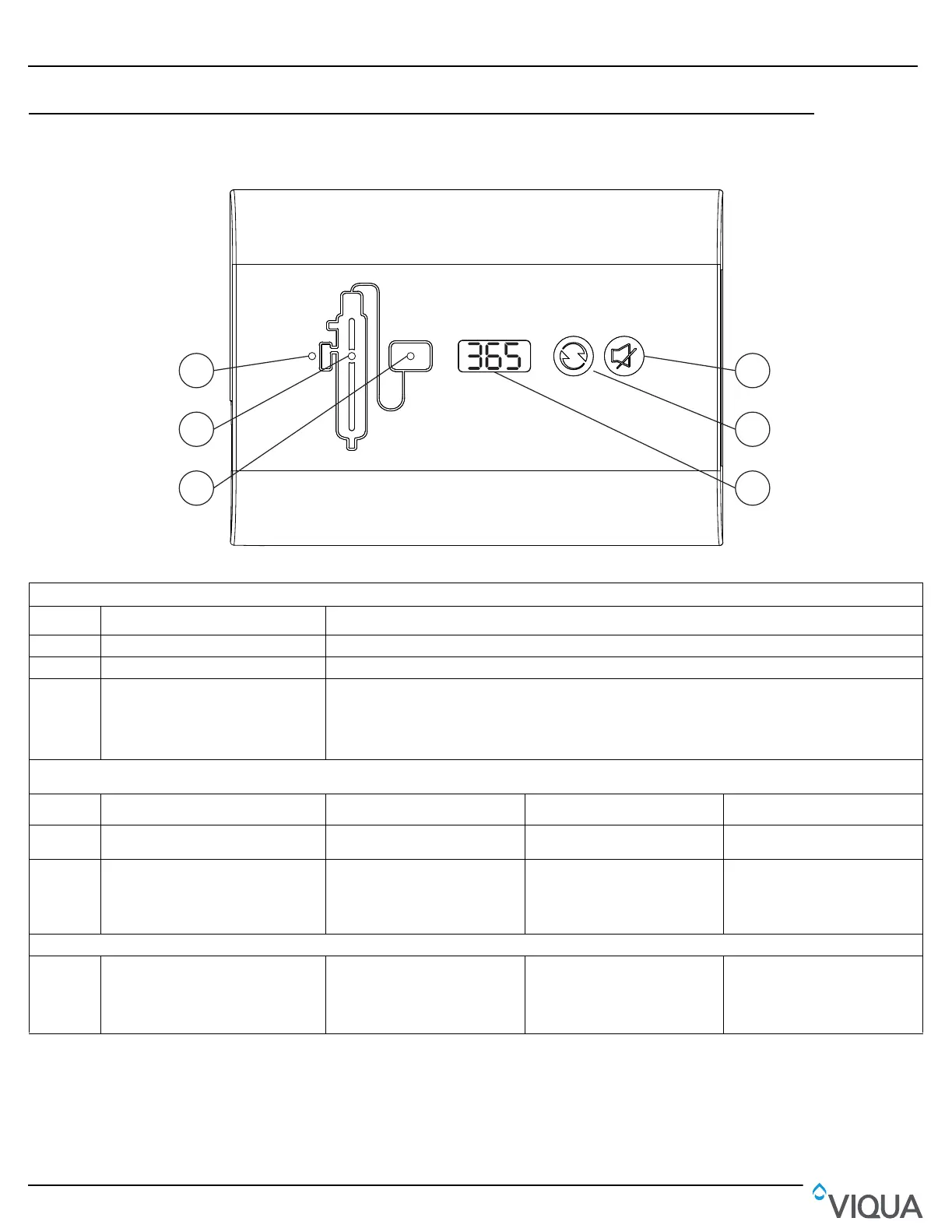

Figure 4 Control Panel
Buttons and Display
Feature Description Function
A Lamp timer display Counts down from 365 days to show time for annual lamp replacement.
B Lamp timer reset After installing a new lamp, press and hold for five seconds to reset Lamp timer to 365.
CMute
• Press to silence audible alarm.
• When the alarm is due to the lamp's age, the mute button will silence the audible alarm for 7 days; this
may be repeated up to a maximum of 4 times. After that, the button will silence for only 24 hours.
• When the alarm is due to any other issue, the mute button will silence the audible alarm for 24 hours.
Indicator Lights
LED Green Yellow Flashing red Solid red
1 Controller operating normally
Air temperature around system is
too warm.
Controller failure; replace
controller.
Controller inactive due to lamp
failure.
2 Lamp operating normally
Warning; lamp will require
replacement shortly.
• Lamp disconnected; unplug
system, reconnect lamp and
plug-in system again.
• Lamp failure; replace lamp.
Lamp inactive due to controller
failure.
+ models only
3
UV dose is adequate and sensor is
operating normally.
UV dose is near the minimum
required.
UV dose is below minimum
required, Refer to Section 6.1.
Sensor disconnected; unplug
system, reconnect sensor and
plug-in system again.
Sensor inactive due to lamp or
controller failure.
3
2
1
C
B
A
3.2 Procedimiento de desinfección
La desinfección UV es un proceso de desinfección física que no añade sustancias químicas potencialmente dañinas al
agua. Dado que la tecnología UV no proporciona residuos de desinfección, es imprescindible que se desinfecte
químicamente todo el sistema de distribución situado después de UV para asegurar que el sistema de tuberías esté libre
de cualquier contaminante bacteriológico. Se debe llevar a cabo el proceso de desinfección inmediatamente después de
instalar la unidad de UV. Asimismo, se debe repetir un poco después cuando la UV deje de funcionar por el servicio,
cuando no haya energía o cuando no esté operativa por algún motivo. El procedimiento para sanear el sistema de tuberías
se realiza rápidamente del siguiente modo:
1
• Asegúrese de que solo el enchufe
del controlador esté conectado
durante todo el proceso de
desinfección.
2
2
1
2
2
2
• Corte el suministro de agua.
• Cierre los grifos.
3
• Pulse el botón de presión para
liberar la presión de los
cartuchos.
4
• Quite las carcasas del cárter con
una llave para filtros de agua.
5
Soluc
i
ón de
lejía
de
uso dom
éstico al
5
,
2
5%
LEJÍA
x2
2
1
• Quite los cartuchos y vierta dos
vasos de solución de lejía de uso
doméstico en la carcasa del
cárter.
Nota: NO utilice peróxido de
hidrógeno.
6
• Vuelva a instalar el cárter solo en
el cabezal del filtro.
7
• Abra el suministro de agua.
• Permita que el agua rellene la
cámara.
8
0
30
15
45
30 mins
• Encienda el suministro de agua
fría seguido de agua caliente (si
está disponible) hasta que huela
la lejía.
• Cierre todos los grifos y permita que
la lejía se deposite en las líneas de
agua durante 30 minutos.
9
• Pulse el botón de presión para
liberar la presión.
1010
• Con todos los grifos cerrados,
quite las carcasas del cárter con
una llave para filtros de agua.
11
11
1
2
• Vuelva a instalar los cartuchos en
las carcasas del cárter
y conéctelos a la unidad.
• Limpie todas las salidas de agua
hasta que no huela a lejía
(5 minutos por lo menos).
1212
• Pulse el botón de presión para
purgar el aire y para finalizar el
procedimiento de desinfección.
