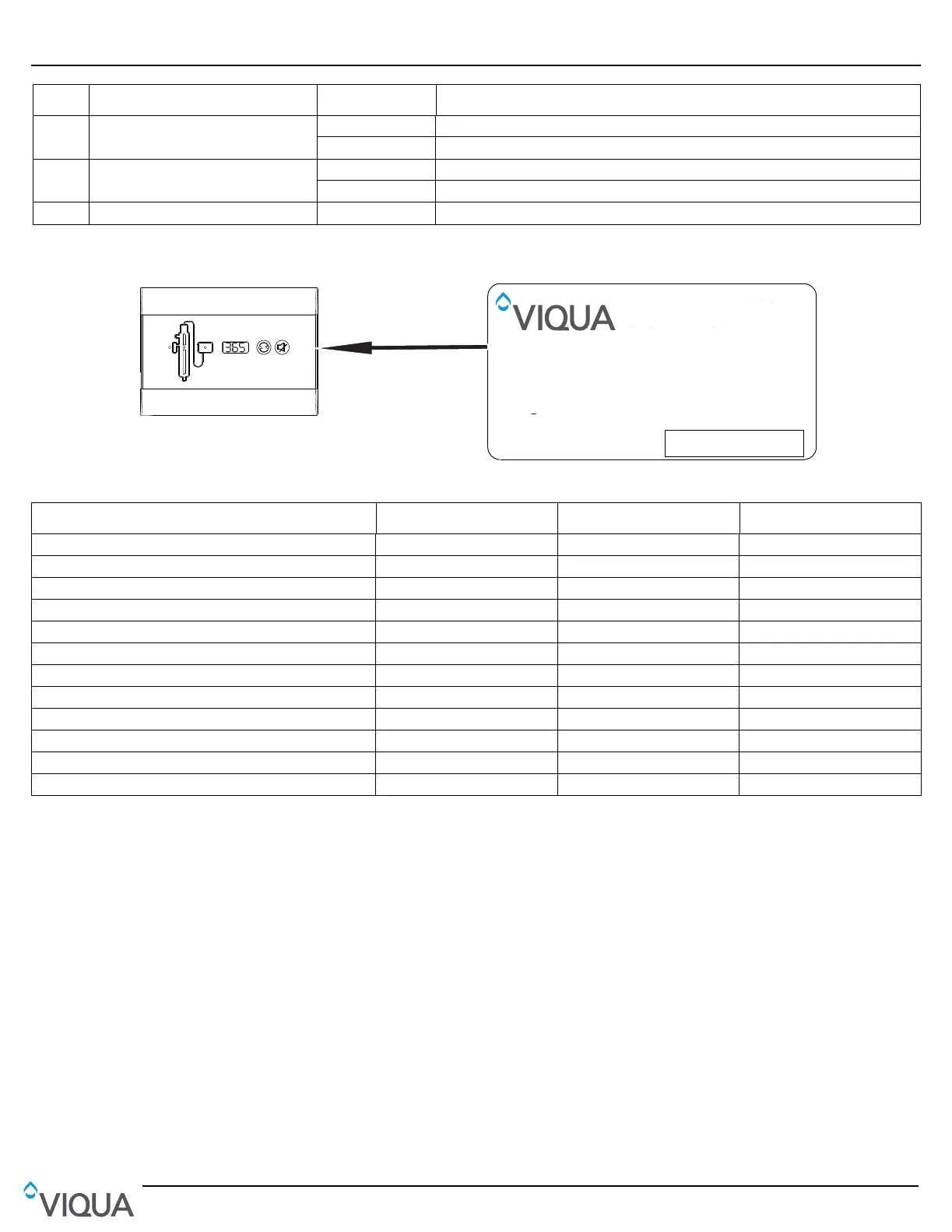

To find out what model you have, look at the label on the side of the controller as depicted below:
Item Description Part Number UV Systems
15
Solenoid valve kit (optional) (includes
junction box)
650717-001 D4 (3/4”)
650717-002 E4, F4, F4+ (1")
16 CoolTouch valve (optional)
650537 D4, D4+, D4-V, D4-V+ (3/4”)
650538 E4, E4+, E4-V, E4-V+, F4+(1") F4-V (1"), F4-V+ (1")
17 O-ring 002026 Used for all models
Figure 2 Model D/E/F- Controller Components
Operating Parameters D4/D4+/D4-V/D4-V+ E4/E4+/E4-V/E4-V+ F4/F4+/F4-V/F4-V+
No-tools maintenance Yes Yes Yes
Safety cap & special lamp plug Yes Yes Yes
Lamp operation indicator Yes Yes Yes
Controller operation indicator Yes Yes Yes
Sensor operation indicator D4+ E4+ F4+
Sensor D4+ E4+ F4+
Reference card Yes Yes Yes
Lamp timer display Yes Yes Yes
Lamp timer reset button Yes Yes Yes
Mute button Yes Yes Yes
Solenoid valve Optional Optional Optional
External control relay Optional Optional Optional
120-240 VAC, 50-60Hz, 1A
SERIAL #: 000001
PART #: "B"
REPLACEMENT LAMP: "C"
LAMPE DE RECHANGE: "C"
DATE OF MANUFACTURE:
UV STERILIZER
98HA
MODEL
:
"A"
"SYSTEM DESCRIPTION"
425 Clair Road West,
Guelph, ON N1L 1R1 Canada
t. 519 763 1032
t.f. 1 800 265 7246
www.viqua.com
D4
100
1.2A
UVMax D4 120v 3/4NPT
602805
602805
Solución de problemasGeneral Information
6
51
Sección 6 Solución de problemas
Síntoma Causa probable Posible solución
Sin potencia
Disparo del GFCI o contacto Restablecer el GFCI o contacto.
Supresor de tensiones transitorias (TVSS) dañado Reemplazar TVSS
Controlador dañado Reemplazar el controlador y usar TVSS
Disparo repetido del GFCI
o contacto
La conexión entre la lámpara y el enchufe de la lámpara
está mojada
Limpiar y secar las clavijas de la lámpara y el enchufe de la
lámpara; inspeccionar la unidad en búsqueda de fugas
o condensación
Cortocircuito en el conjunto eléctrico Reemplazar el controlador
Fuga en la entrada o salida Hay una fuga en los accesorios de canalización con rosca
Limpiar las roscas, volver a sellar con cinta Teflon y volver
a apretar
Fuga detectada en el área de
la cámara UV
Condensación de aire húmedo en la cámara fría
(acumulación lenta)
Controlar la humedad o cambiar la ubicación de la unidad.
Junta tórica dañada, deteriorada o instalada de manera
incorrecta
Inspeccionar la junta y reemplazar si está deteriorada.
Conjunto de lámpara/vaina tubular no instalado
correctamente (demasiado o insuficientemente apretado)
Apretar el conjunto con la mano.
Fuga detectada en el sensor
(si lo tiene)
Las juntas tóricas del sensor UV están dañadas, deterioradas
o mal instaladas
Inspeccionar las juntas tóricas y reemplazar si están
deterioradas
Alarma Consulte Sección 4.1.Consulte Sección 4.1.
El sistema funciona pero las
pruebas de agua indican
contaminación bacteriana
Los equipos instalados aguas abajo del sistema UV
funcionan como caldo de cultivo de agentes patógenos
Asegurarse de que UV sea el último equipo de tratamiento.
Hay agentes patógenos que residen en las líneas de
distribución posteriores al tratamiento UV
Asegurarse de que todas las líneas de distribución se hayan
desinfectado con cloro. Consulte Sección 3.2.
Recontaminación de extremos sin salida de la canalización
Quitar los extremos sin salida de la canalización y enjuagar
con cloro. Consulte Sección 3.2.
El temporizador de la lámpara
no realiza ninguna lectura
La unidad está desenchufada. Enchufar la unidad a una toma de corriente de CA
La toma de corriente de CA no tiene alimentación Reemplazar el fusible o restablecer el contacto
El cable de alimentación está dañado Reemplazar el cable de alimentación
Una subida de tensión causó daños al conjunto eléctrico
Reemplazar el controlador y usar un protector de
sobretensiones (TVSS)
