v
5

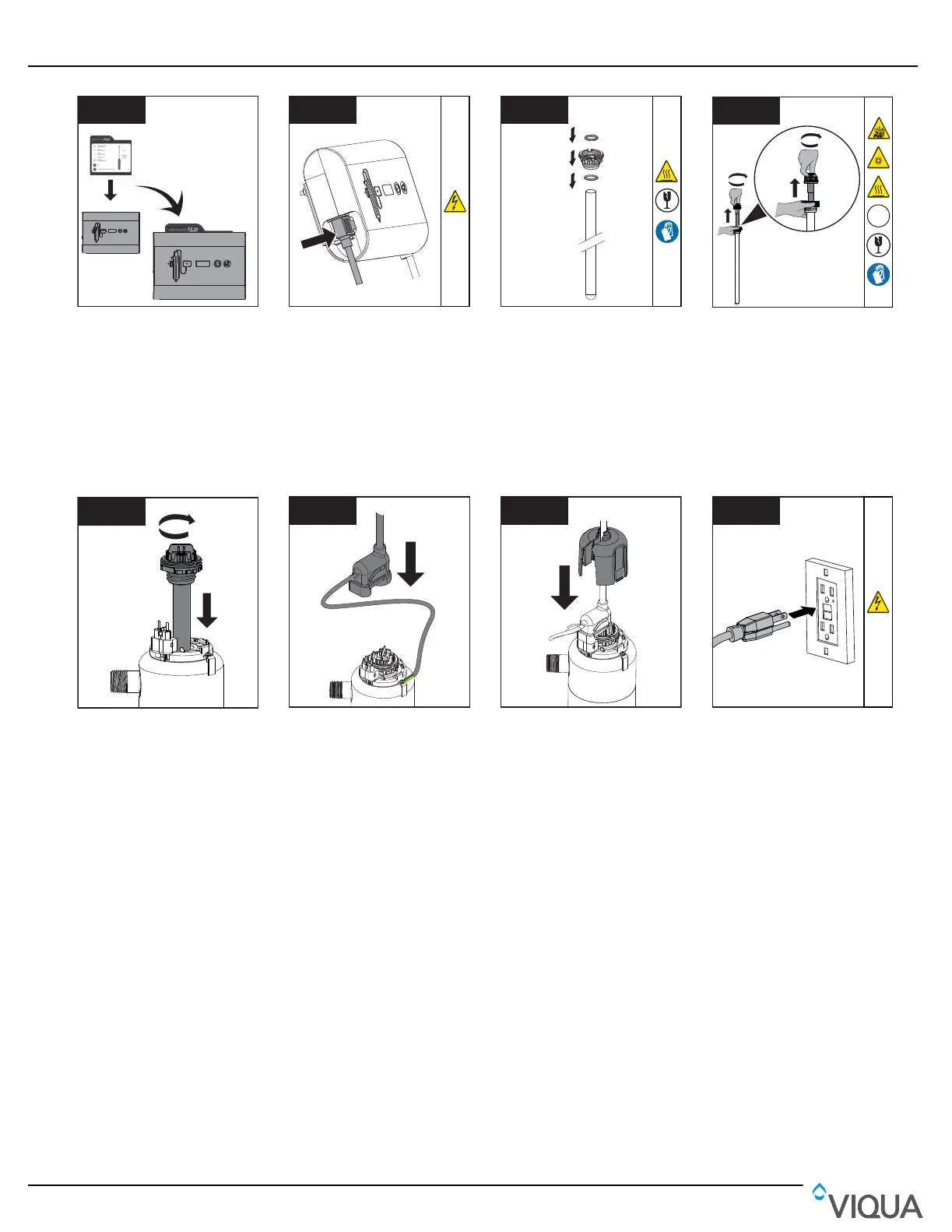

• Insert the reference card
between controller and
mounting bracket.
Note: Outlet must be
protected by a Ground Fault
Circuit Interrupter (GFCI).
6
• Connect power cord to
controller.
• DO NOT connect the power
cord to the GFCI outlet at this
time.
• Some lamp assembly may be
required. If wires are on
outside of glass, lamp/sleeve
are separate. Proceed to step
7. If wires are inside glass,
skip to step 9.
7
1
2
3
• Install the sleeve bolt with 2
new O-rings to the sleeve.
8
1
1
2
2
Hg
UV
• Install the lamp into sleeve
and hand tighten.
Note: Over tightening will
break the sleeve.
9
2
1
• Insert the lamp/sleeve
assembly into chamber,
screw hand tight.
Note: Over tightening will
break the sleeve.
10
10
• Align connections by rotating
the ring clamp and install the
lamp plug.
1111
• Insert the safety cap.
12
12
• Connect power.
• Open all faucets and turn on
water supply. Inspect for any
leaks.
Note: Outlet must be
protected by a Ground Fault
Circuit Interrupter (GFCI).
948
InstallationMantenimiento
Sección 5 Mantenimiento
5.1 Reemplazo de la lámpara UV
La reposición de la lámpara es un procedimiento rápido y sencillo que no necesita herramientas especiales. Se debe
reemplazar la lámpara después de 9000 horas de funcionamiento continuo (un año aproximadamente) con el fin de
garantizar una desinfección adecuada.
Procedimiento:
ADVERTENCIA
• Desconecte siempre la corriente antes de llevar a cabo cualquier trabajo en el sistema de desinfección.
• Corte siempre el flujo de agua y libere la presión del agua antes de realizar el servicio.
• Examine con frecuencia el sistema de desinfección para asegurar que los indicadores de corriente estén encendidos y que no hay ninguna alarma.
• Reemplace la lámpara UV anualmente (o cada dos años si se trata de un uso casero temporal) para garantizar la máxima desinfección.
• Drene siempre la cámara al cerrar la temporada o al dejar la unidad en un área sujeta a temperaturas de congelación.
AVISO
No utilice agua durante la reposición de la lámpara UV.
1
• Cierre todos los grifos y
suministros de agua.
• Pulse el botón de liberación de
presión para liberar la presión de
los cartuchos.
2
0
30
15
45
10 mins
• Desconecte la fuente de
alimentación principal y deje que
la unidad se enfríe durante
10 minutos.
3
1
2
• Quite la tapa de seguridad
apretando las pestañas.
Nota: Asegúrese de que los
cables del enchufe de la lámpara
permanezcan conectados.
4
• Quite el enchufe de la lámpara.
Nota: Asegúrese de que los
cables de liberación de tensión
permanezcan conectados.
5
2
1
• Quite el ensamblaje de la lámpara
o la vaina tubular junto con el
tornillo de la vaina tubular de la
cámara.
6
Hg
UV
1
1
2
2
• Desenrosque la lámpara UV
sosteniendo el tornillo de la vaina
tubular.
7
1
2
3
1
2
3
• Desenrosque el perno de la vaina
tubular y quite las dos juntas
tóricas de la vaina tubular.
• Instale 2 juntas tóricas nuevas en
la vaina tubular, en cualquiera de
los lados del perno de la vaina
tubular, tal como se indica en la
ilustración.
8
Hg
UV
2
2
1
1
• Instale y asegure la lámpara
nueva en la vaina tubular.
Nota: Si se aprieta demasiado, se
romperá la vaina.
