Control 150 M
F
Composants
•
Pistolet de pulvérisation avec ltre
•
Embout et ses composants
•
Flexible haute pression, long de 7,5 m mètres.
Outils requis pour l'assemblage
•
Deux clés à molette.
AVERTISSEMENT
Ne pas brancher le pulvérisateur avant d’avoir terminé
les préparatifs.
Commandes et fonctions
Interrupteur MARCHE/
ARRET
L'interrupteur MARCHE/ARRET permet
de mettre l’appareil sous et hors tension
(O = hors tension, l = sous tension).
Pistolet de
pulvérisation
Le pistolet de pulvérisation permet de
réguler le débit du produit aspiré par
la pompe.
Flexible de
pulvérisation
Le exible de pulvérisation relie le
pistolet à la pompe.
Tube de retour Le uide est envoyé par le tube
de retour au distributeur lors de
l'amorçage.
Bouton PRIME/SPRAY Le bouton PRIME/SPRAY permet de
diriger le produit vers le exible quand
il est réglé sur SPRAY et vers le tube de
retour quand il est réglé sur PRIME.
= Sous
tension
= Hors
tension
Interrupteur

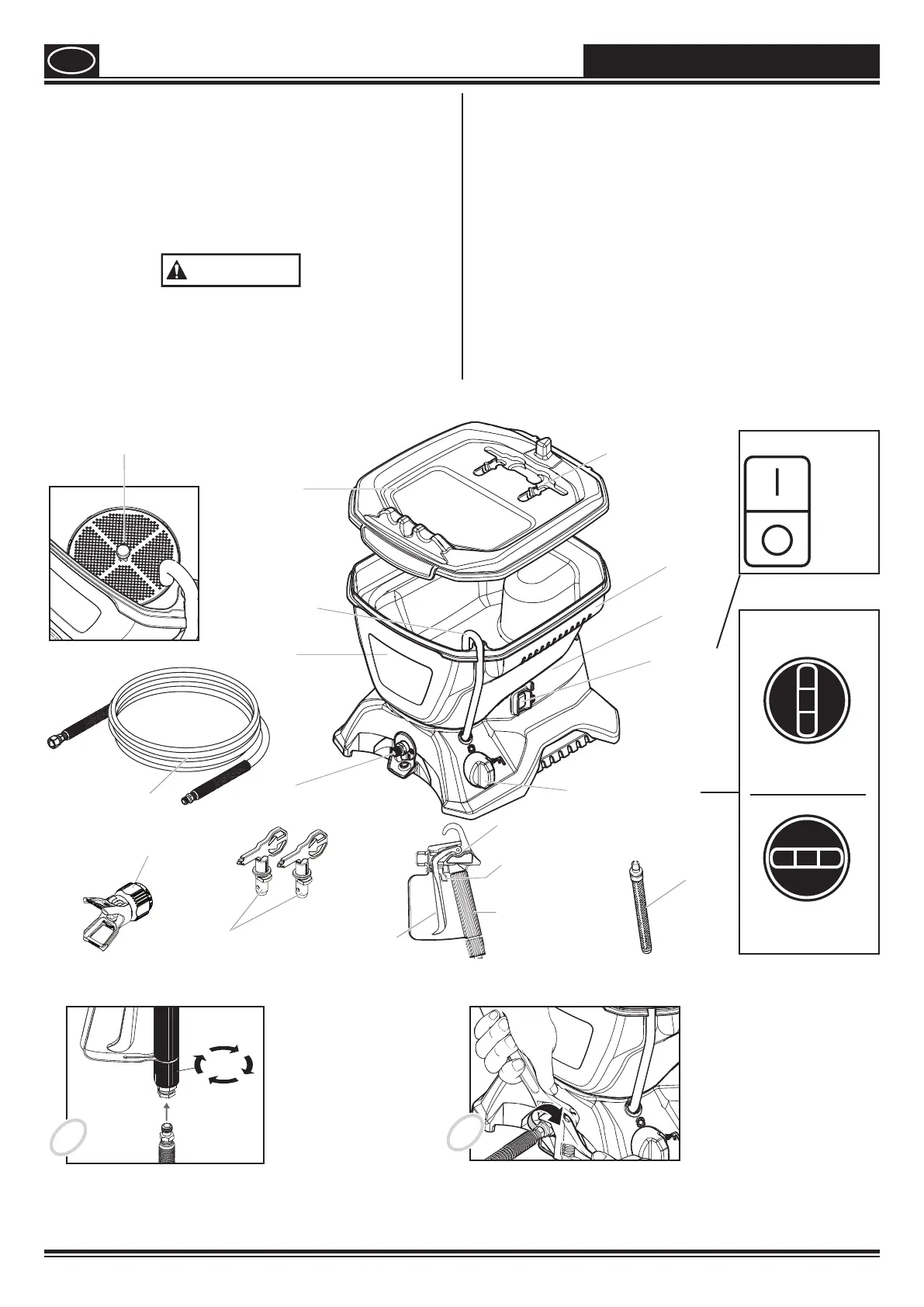

COMPOSANTS ET ASSEMBLAGE
Carter du
moteur
Interrupteur
Bouton PRIME/SPRAY
Verou de façon
Gâchette
Tube de retour
Robinet de
décharge
Rangement
de buse
Pistolet de pulvérisation
Couvercle de
trémie
Trémie
Garde de buse
Buse
(311 et 515)
Filtre (blanc)
préassemblé
dans le pistolet
Manchon
Flexible de
pulvérisateur
Filtre d'entrée
(à l'intérieur de trémie)
Filtre (rouge)
Assemblage
1
2
Placez le pistolet de pulvérisation sur l’extrémité fuselée
du tuyau et faites tourner le pistolet sur le tuyau. Serrez
bien la vis letée avec une clé.
Faites tourner la vis letée à l’autre extrémité du tuyau sur le
raccord de tuyau. Fixez le raccord de tuyau avec une clé et serrez le
tuyau avec une autre clé.
Bouton
PRIME/SPRAY
Position
PRIME
Position
SPRAY
