Control 150 M
F

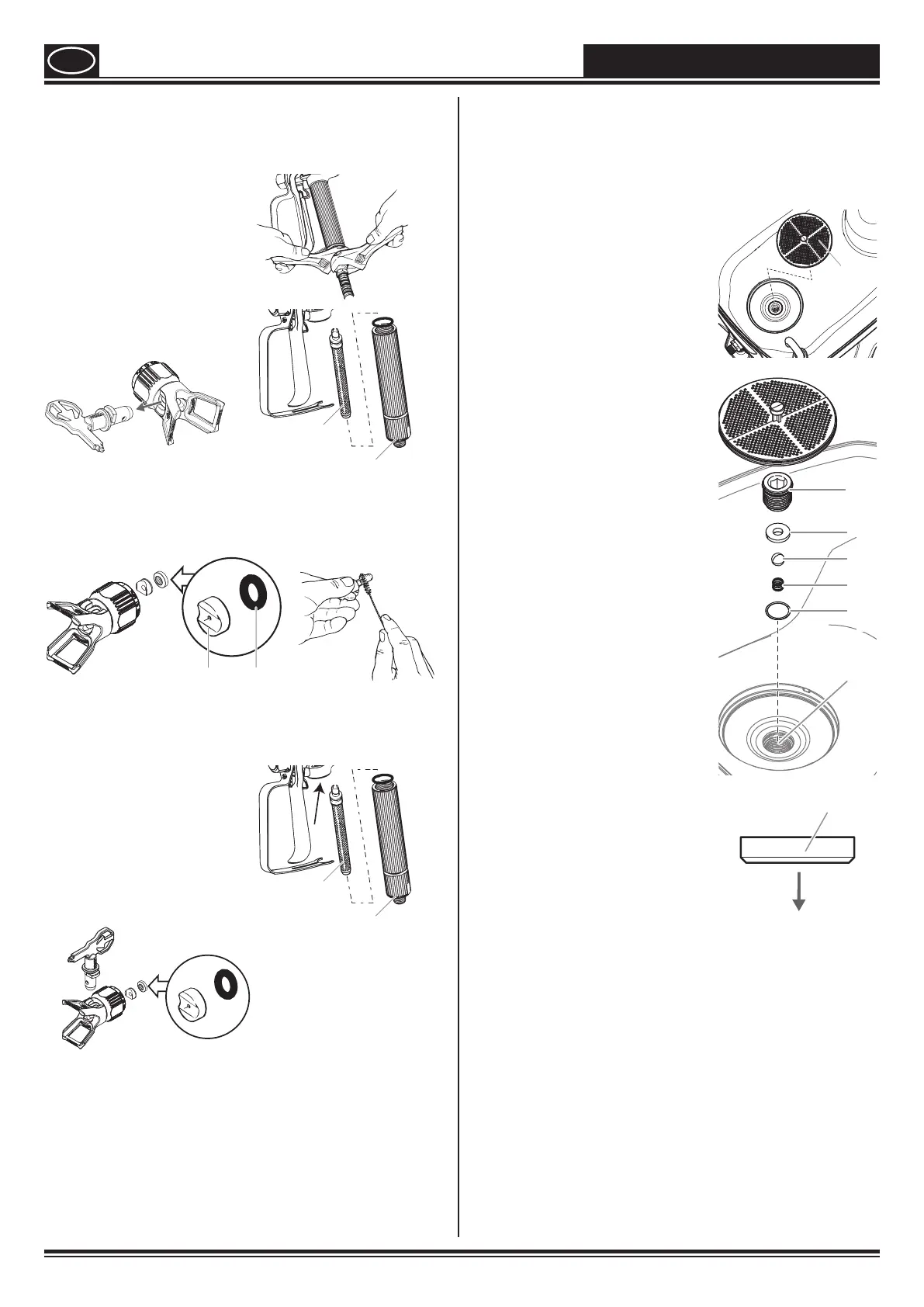

Nettoyage des composants du pistolet de
pulvérisation
1) Eectuer la Procédure de décompression, page 43.
2) Détacher le pistolet du
exible de pulvérisation au
moyen de clés à molette.
3) Retirer le ltre du pistolet
(se reporter à la section
Nettoyage du filtre de
pistolet, page 46)
4) Retirer la buse de son
protège-buse.
Raccord
Filtre
5) Nettoyer la buse et le ltre au moyen d’une brosse à
poils souples et de la solution appropriée. Prendre soin
de retirer et de nettoyer la rondelle et le siège concave
à l’arrière de l’assemblage.
RondelleSiège
6) Verser quelques gouttes d'huile pour usage domestique
à l'intérieur de la chambre du pistolet (voir l'endroit
indiqué ci-dessous par la èche).
7) Ré-assembler le pistolet:
•
Insérer d'abord le ltre du
pistolet avec l'extrémité
conique et visser solidement
le bouchon avec son ressort.
•
Assembler la buse, le siège
concave et la rondelle et
replacer le protège-buse.
Raccord
Filtre
8) Revisser le exible sur le pistolet. Serrer au moyen d'une
clé à molette.
IMPORTANT!
Si vous avez nettoyé la pompe, il est recommandé de la
rincer encore avec de l'eau chaude savonneuse avant
le rangement. Suivre les instructions de Purge de la
pompe.
Nettoyage de la soupape d'entrée
Il pourrait s’avérer nécessaire d’eectuer la maintenance
de la soupape d’entrée si l’appareil présente des
problèmes d’amorçage découlant de mauvaises
procédures de nettoyage ou de rangement.
1) Retirer le ltre d’entrée du
fond du distributeur.
Filtre
d'entrée
2) Desserrer le boîtier de la
soupape d’admission (1)
avec une clé Allen (8 mm) et
le retirer.
3) Retirer le siège de soupape
(2), la bille (3), le ressort (4)
et le joint torique (5) avec
l’outil adéquat (par ex. pince
pointue, pincette).
Astuce : sinon, l’appareil peut
être retourné avec le couvercle
mis en place et les parties
situées dessous peuvent être
retirées en tapotant.
4)
Vérier toutes les pièces et
la zone de la soupape (6) du
conteneur et les nettoyer
minutieusement. Remplacer
les pièces endommagées.
5) Bien huiler le joint torique de
la soupape d’admission (1)
6) Remettre toutes les pièces
en place comme dans
l’illustration. La partie
conique de la soupape
d’admission (2) doit être
orientée vers le bas.
7) Resserrer correctement
le boîtier de la soupape
d’admission (1) avec une clé
Allen (8 mm).
1
2
5
3
4
6
2
NETTOYAGE / MAINTENANCE
