Control 150 M
NL
Componenten
•
Spuitpistool met lter
•
Spuitkophouder
•
Hogedrukslang 7,5 m lang
Benodigd montagegereedschap
•
Twee steeksleutels
WAARSCHUWING
De netstekker pas in de wandcontactdoos steken,
wanneer het apparaat compleet is geassembleerd.
Bedieningselementen en functies
AAN/UIT-schakelaar De AAN/UIT-schakelaar schakelt het
apparaat aan en uit (O = UIT, l = AAN)
Spuitpistool Met het spuitpistool wordt de
uitstoot van vloeistof gestuurd.
Spuitslang De spuitslang verbindt het pistool
met de pomp.
Retourslang Bij het ontluchten wordt de vloeistof
door de retourslang naar de tank
teruggevoerd.
PRIME/SPRAY-
schakelaar
De PRIME/SPRAY-schakelaar voert de
vloeistof in de stand SPRAY naar de
spuitslang en in de stand PRIME naar
de retourslang.
= AAN
= UIT
AAN/UIT-schakelaar

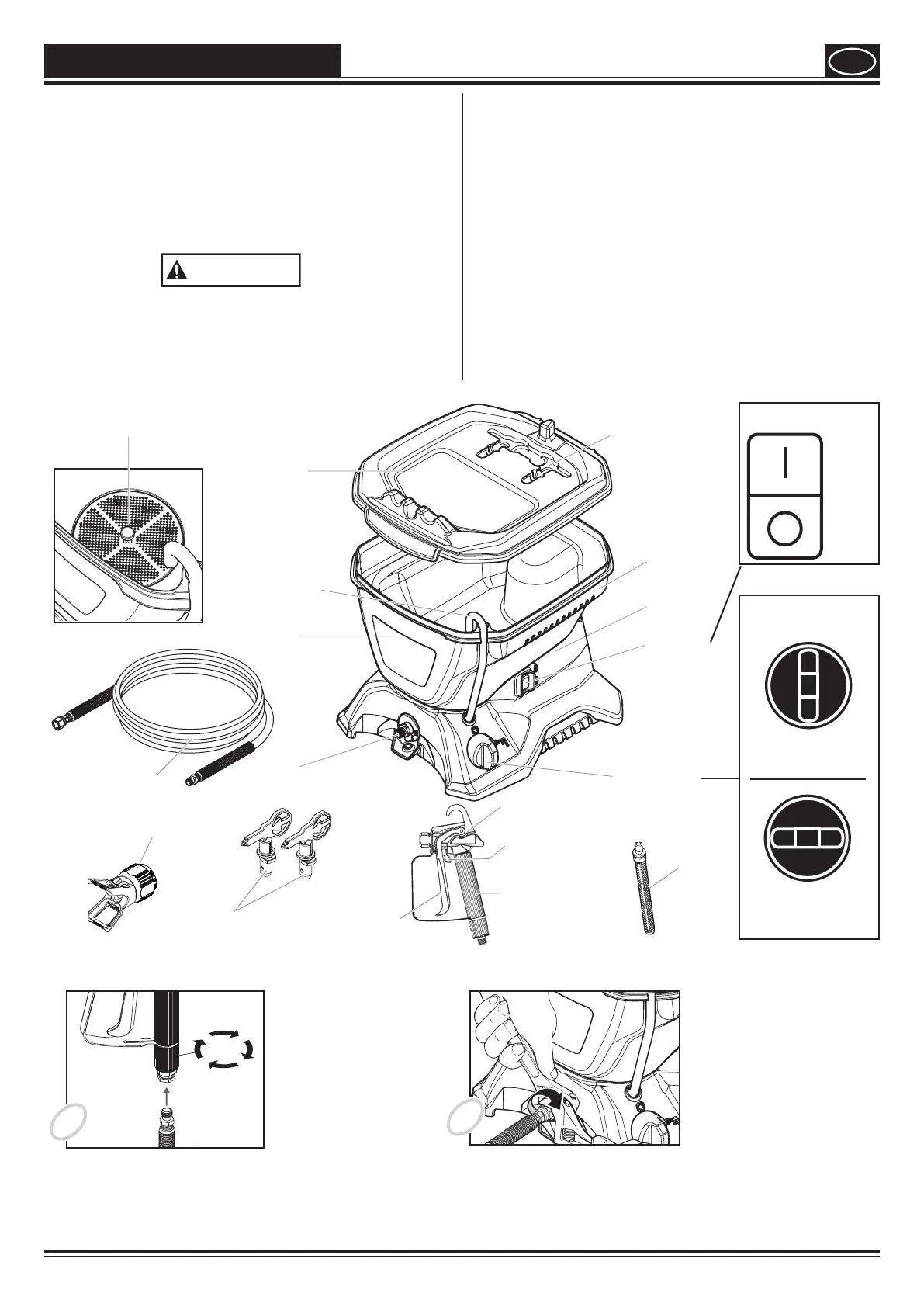

COMPONENTEN EN MONTAGE
Montage
1
2
Zet het spuitpistool op het dunnere einde van de slang
en draai het pistool op de slang. Draai de schroefdraad
met een schroefsleutel goed vast.
Draai de schroefdraad aan het andere einde van de slang op de
slangaansluiting. Houd met een schroefsleutel de slangaansluiting
vast en draai de slang met een andere schroefsleutel vast.
Motor-
behuizing
AAN/UIT-
schakelaar
PRIME/SPRAY-
schakelaar
Borging
Trekker
Retourslang
Uitlaatventiel
Spuitkop-
bewaarplaats
Spuitpistool
Reservoirdeksel
Topreservoir
Spuitkophouder
Spuitkop
(311 en 515)
Filter (wit)
in pistool
voorgemonteerd
Handgreep
Spuitslang
Inlaatlter
(in het reservoir)
Filter
(rood)
PRIME/SPRAY-
schakelaar
PRIME-
stand
SPRAY-
stand
