WAGNER CONTROL 150 M - Page 76

76
Control 150 M
I
COMPONENTI E MONTAGGIO
COMPONENTI
•
Aerografo con ltro
•
Portaugello
•
Tubo essibile ad alta pressione, lunghezza 7,5 m
ATTREZZI NECESSARI PER IL MONTAGGIO
•
Due chiavi sse
AVVERTENZA
Inserire la spina elettrica nella presa solo dopo aver
montato completamente l’apparecchio.

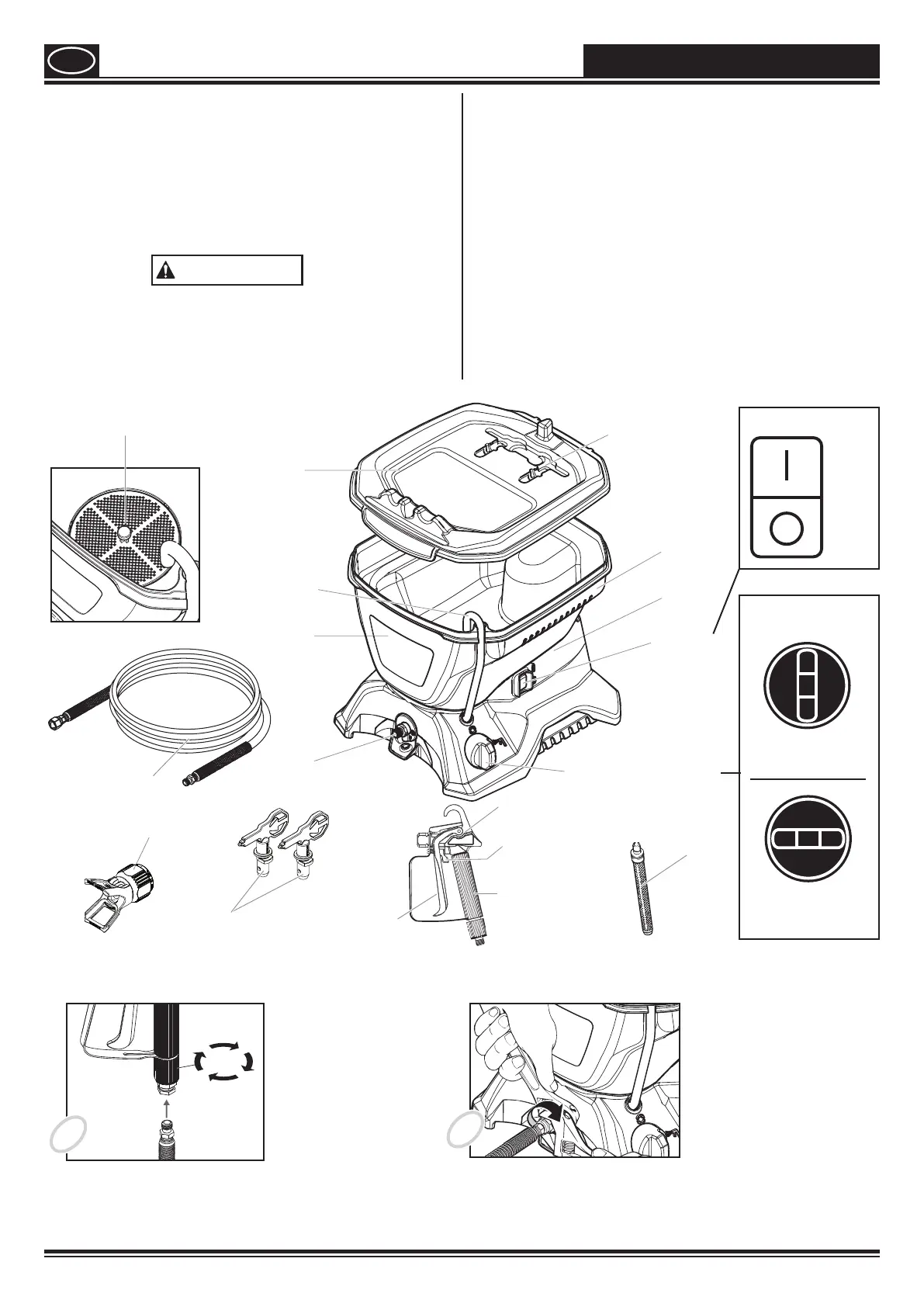

ELEMENTI DI COMANDO E FUNZIONI
Interruttore
ON/OFF
L’interruttore ON/OFF serve ad accendere
e spegnere l’apparecchio (O =OFF, 1 =ON)
Aerografo Con l’aerografo si controlla l’espulsione
del liquido.
Tubo essibile
di spruzzatura
Il tubo essibile di spruzzatura collega
l’aerografo alla pompa.
Tubo essibile
di ritorno
Durante lo spurgo, il liquido viene
ricondotto al serbatoio attraverso il tubo
essibile di ritorno.
Interruttore
PRIME/SPRAY
L’interruttore PRIME/SPRAY conduce il
liquido al tubo essibile di spruzzatura
(posizione SPRAY) o nel tubo essibile di
ritorno (posizione PRIME).
= ON
= OFF
Interruttore ON/OFF
Alloggia-
mento
motore
Interruttore
ON/OFF
Interruttore PRIME/SPRAY
Sicura del grilletto
Grilletto
Flessibile di
ritorno
Valvola di
scarico
Custodia ugello
Aerografo
Coperchio
contenitore
Contenitore superiore
Porta-
ugello
Ugello
(311 e 515)
Filtro (bianco)
premontato
nell'aerografo
Impugnatura
Flessibile di
spruzzatura
Filtro di entrata
(nel contenitore)
Filtro
(rosso)
Interruttore
PRIME/SPRAY
Posizione
PRIME
Posizione
SPRAY
Montaggio
1
2
Avvitare la pistola a spruzzo sul lato maschio del tubo
essibile. Serrare saldamente con una chiave.
Avvitare la lettatura sull'altro lato del tubo essibile sul relativo
attacco. Tenere in posizione l'attacco per il tubo essibile con una
chiave e ssare il tubo con una chiave.
