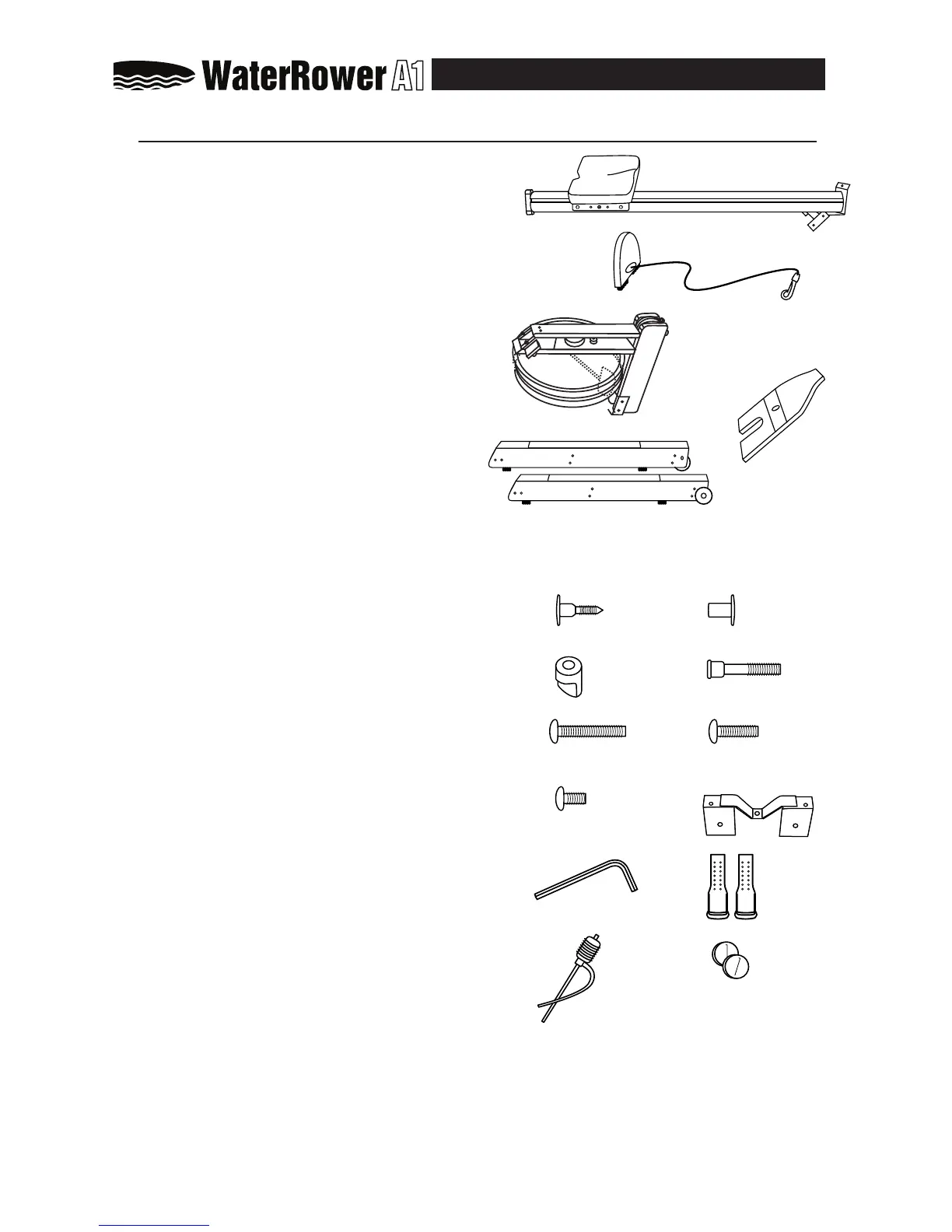

WaterRower A1 - ASSEMBLY MANUAL; COMPONENTS OVERVIEW; MAIN PARTS; OTHER PARTS

16
A Mono Rail Assembly
Assemblage du Mono Rail
i. Mono Rail with seat
Monorail avec siège
ii. Rear Leg with bungee
Pied arrière avec élastique
B Tank Assembly
Assemblage de la cuve
C Sub Rails × 2
Rails du dessous
D Footboard
Repose-pieds
Main Parts | Parties Principales
E JCB 23mm (WRB-B711) × 8
F JCN (WRP-B700) × 8
G Handle Rest (WRP-P430) × 2
Butée pour le palonnier
H Handle Rest Bolt (WRP-P455) × 2
Vis pour la butée
I Clamp Bar Bolt (WRP-P1140) × 1
Vis centrale
J Rail Sub Bracket Bolt (WRP-S201) × 1
Vis du support des rails
K Back of Footboard Bolt (WRP-B720) × 4
*
Vis arrière du repose pieds
L Rail Sub Bracket (WRP-R1500) × 1
Support du mono rail
M 5mm Allen Key (WRP-B740) × 2
Clé Allen
N Footpads (WRP-P1700) × 2
Appuie-pieds
O Syphon Pump (WRP-B405) × 1
Pompe
P Purification Tablets (WRP-B960)
Pastilles de purification
*K Bolts are located on the back of footboard [see step 3]
K Vis situées à l’arrière du repose-pieds
Other Parts | Autres Piéces
D
C
G
H
E
F
M N
O
P
I J
LK
COMPONENTS | COMPOSANTES
ASSEMBLY MANUAL | MANUEL D’ASSEMBLAGE
B
Ai
Aii
