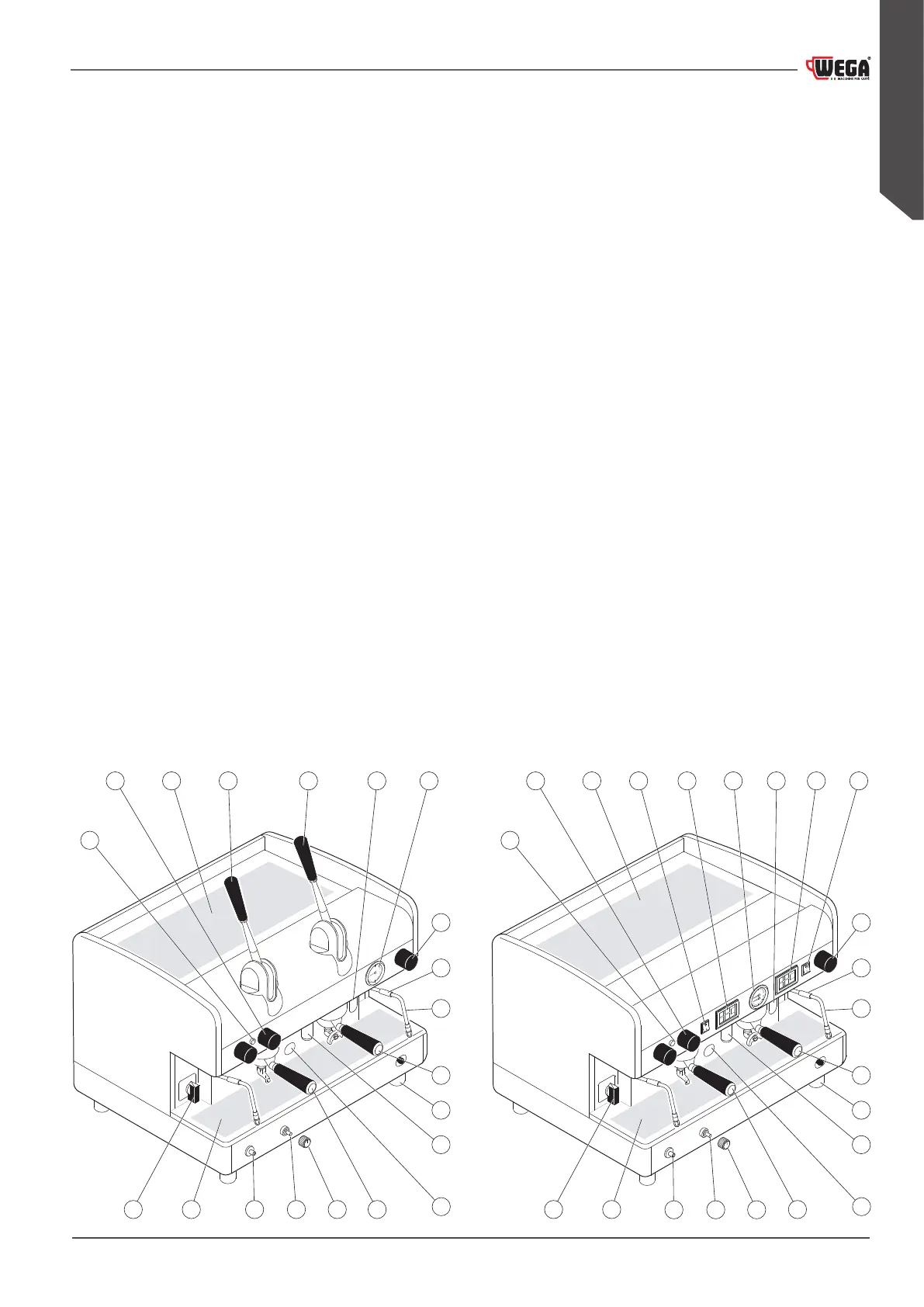

2.5 Illustrazione della macchina
1. Piano scaldatazze.
2. Gruppi a leva.
3. Livello ottico acqua caldaia (**).
4. Manometro.
5. Manopola vapore.
6. Protezione antiscottatura.
7. Lancia vapore.
8. Portaltro 2 tazze.
9. Piedino regolabile.
10. Lancia acqua calda.
11. Finestra bruciatore gas (*).
12. Portaltro 1 tazza.
13. Sicurezza gas (*).
14. Regolazione gas (*).
15. Pulsante accensione gas (*).
16. Griglia appoggia tazze.
17. Interruttore accensione.
18. Spia accensione macchina.
19. Manopola acqua calda.
20. Interruttore erogazione manuale.
21. Pulsantiera
(*) Dispositivo opzionale.
(**) In alcune versioni il livello ottico è sostituito da una spia verde.
Versione EMA - EPU - EVDVersione ALE
19
18
1 20 3 21 20
5
6
7
8
9
10
11
17 16 12
21 4
15 1413
19
18
1 2 3 4
5
6
7
8
9
10
11
1517 16 121413
