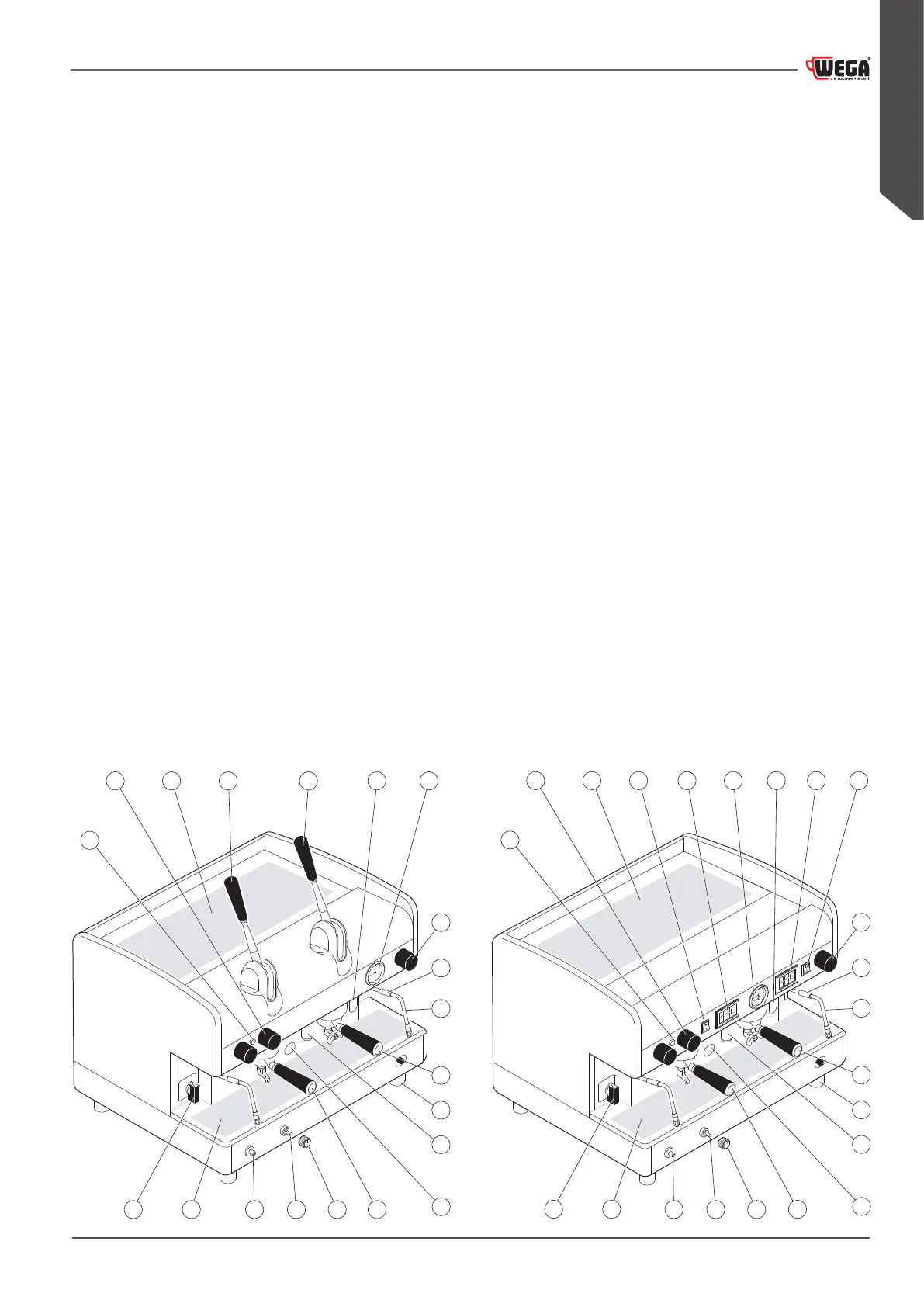

2.5 Элементы конструкции кофемашины
1. Поверхность для нагревания чашек.
2. Раздаточная группа с рычажным управлением.
3. Оптический датчик уровня воды в бойлере (**).
4. Манометр.
5. Ручка пара.
6. Защитная насадка.
7. Насадка пара.
8. Фильтродержатель на 2 порции кофе.
9. Регулируемая лапка.
10. Выпускная трубка горячей воды.
11. Проем газовой горелки (*).
12. Фильтродержатель на 1 порцию кофе.
13. Газовый предохранитель (*).
14. Регулирование газа (*).
15. Кнопка включения газовой горелки (*).
16. Решетка-подставка для чашек.
17. Выключатель.
18. Сигнальная лампочка включения машины.
19. Регулятор горячей воды.
20. Кнопочная панель кофемашины с ручным управлением .
21. Кнопочная панель .
(*) Дополнительное устройство.
(**) В некоторых моделях кофемашин оптический датчик уровня воды в бойлере заменен на сигнальную лампочку зеленого цвета.
19
18
1 2 3 4
5
6
7
8
9
10
11
1517 16 121413
2
19
18
1 20 3 21 20
5
6
7
8
9
10
11
17 16 12
21 4
15 1413
Модель EMA - EPU - EVDМодель ALE
