Wega EVD - Descripción de la Máquina

Manual para el USUARIO
ESPAÑOL
133 de 216
NERO
C:0 M:0 Y:0 K:100
ROSSO
C:0 M:100 Y:100 K:0
VERDE
C:100 M:0 Y:100 K:0

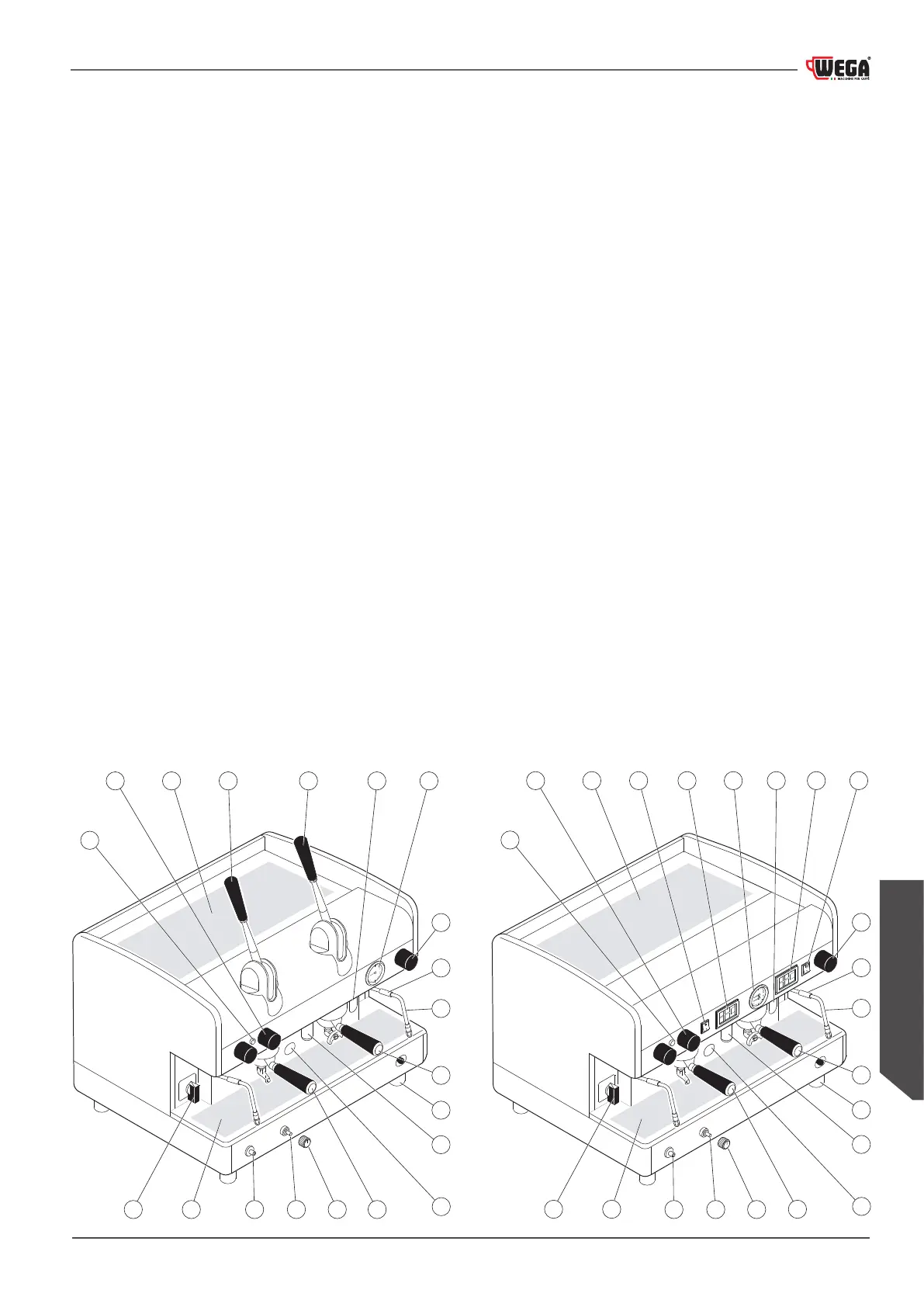

2.5 Descripción de la máquina
1. Supercie calienta-tazas.
2. Grupos con palanca.
3. Nivel óptico agua caldera (**).
4. Manómetro.
5. Mando de vapor.
6. Protección antiquemaduras.
7. Lanza del vapor.
8. Portaltro 2 tazas.
9. Pata regulable.
10. Lanza de agua caliente.
11. Ventana quemador gas (*).
12. Portaltro 1 taza.
13. Seguridad gas (*).
14. Regulación del gas (*).
15. Botón de encendido gas (*).
16. Rejilla apoya tazas.
17. Interruptor encendido.
18. Piloto de encendido de la máquina.
19. Mando del agua caliente.
20. Botonera suministro manual.
21. Botonera.
(*) Dispositivo opcional.
(**) En algunas versiones el nivel óptico es sustituido por un piloto verde.
19
18
1 20 3 21 20
5
6
7
8
9
10
11
17 16 12
21 4
15 1413
19
18
1 2 3 4
5
6
7
8
9
10
11
1517 16 121413
2
Versión EMA - EPU - EVDVersión ALE
