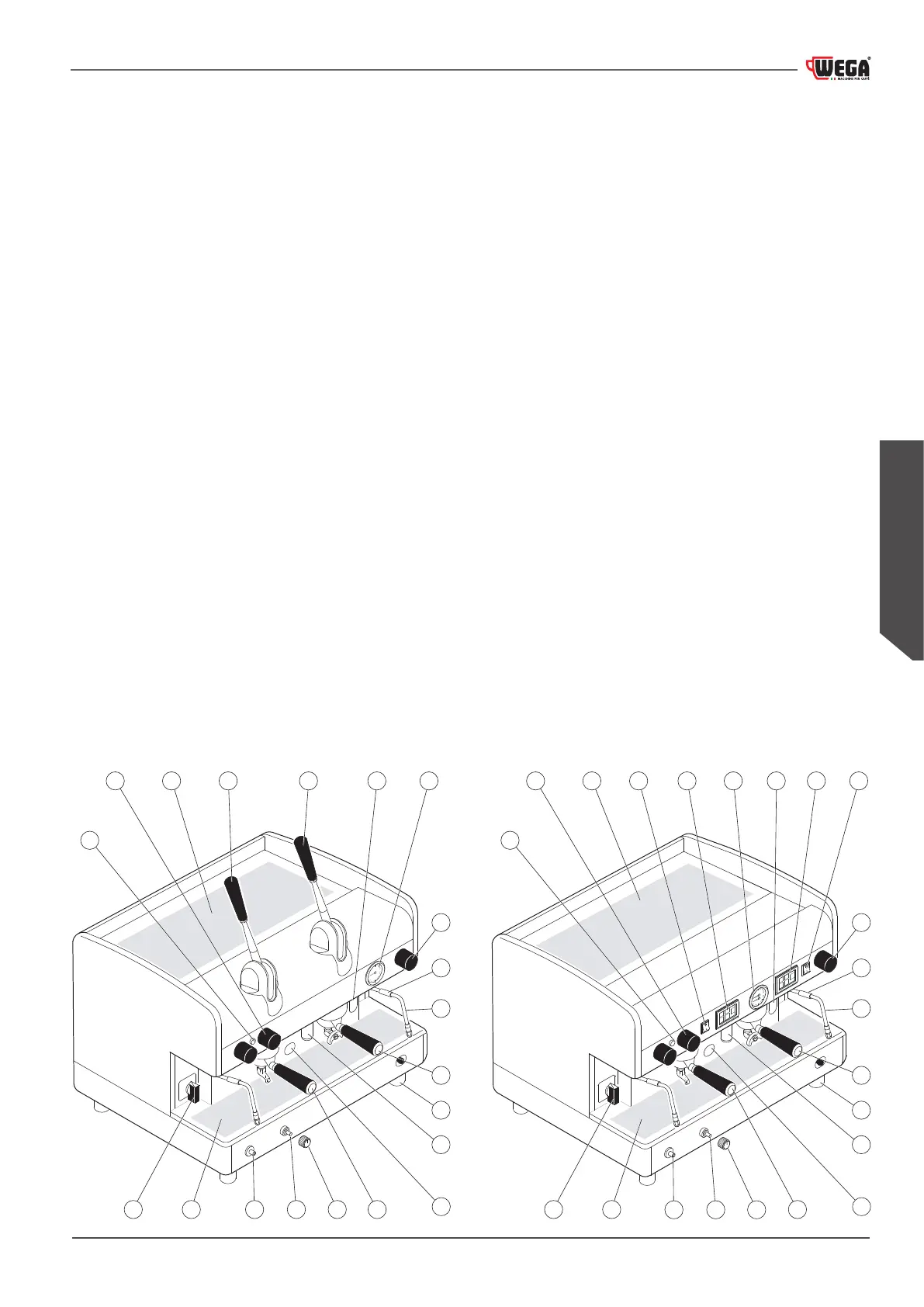

2.5 Illustration de la machine
1. Plan du chaue-tasses.
2. Groupes à levier.
3. Niveau optique d'eau dans le chaue-eau (**).
4. Manomètre.
5. Manette vapeur.
6. Protection anti-brûlure
7. Tuyau sortie vapeur
8. Porte-ltre 2 tasses.
9. Pied réglable.
10. Tuyau sortie eau chaude
11. Fenêtre de contrôle du brûleur à gaz (**).
12. Porte-ltre 1 tasse.
13. Sécurité gaz (*).
14. Régulation du (*).
15. Touche allumage du gaz (*).
16. Grille porte-tasses.
17. Interrupteur d'allumage
18. Voyant lumineux allumage machine
19. Manette eau chaude.
20. Clavier distribution manuelle.
21. Clavier.
(*) Dispositif en option.
(**) Sur certains modèles, le niveau optique est remplacé par un voyant vert.
19
18
1 2 3 4
5
6
7
8
9
10
11
1517 16 121413
2 19
18
1 20 3 21 20
5
6
7
8
9
10
11
17 16 12
21 4
15 1413
Version ALE Version EMA - EPU - EVD
