Wega EVD - Ilustração da Máquina

Manual do USUÁRIO
PORTUGUÊS
163 de 216
NERO
C:0 M:0 Y:0 K:100
ROSSO
C:0 M:100 Y:100 K:0
VERDE
C:100 M:0 Y:100 K:0

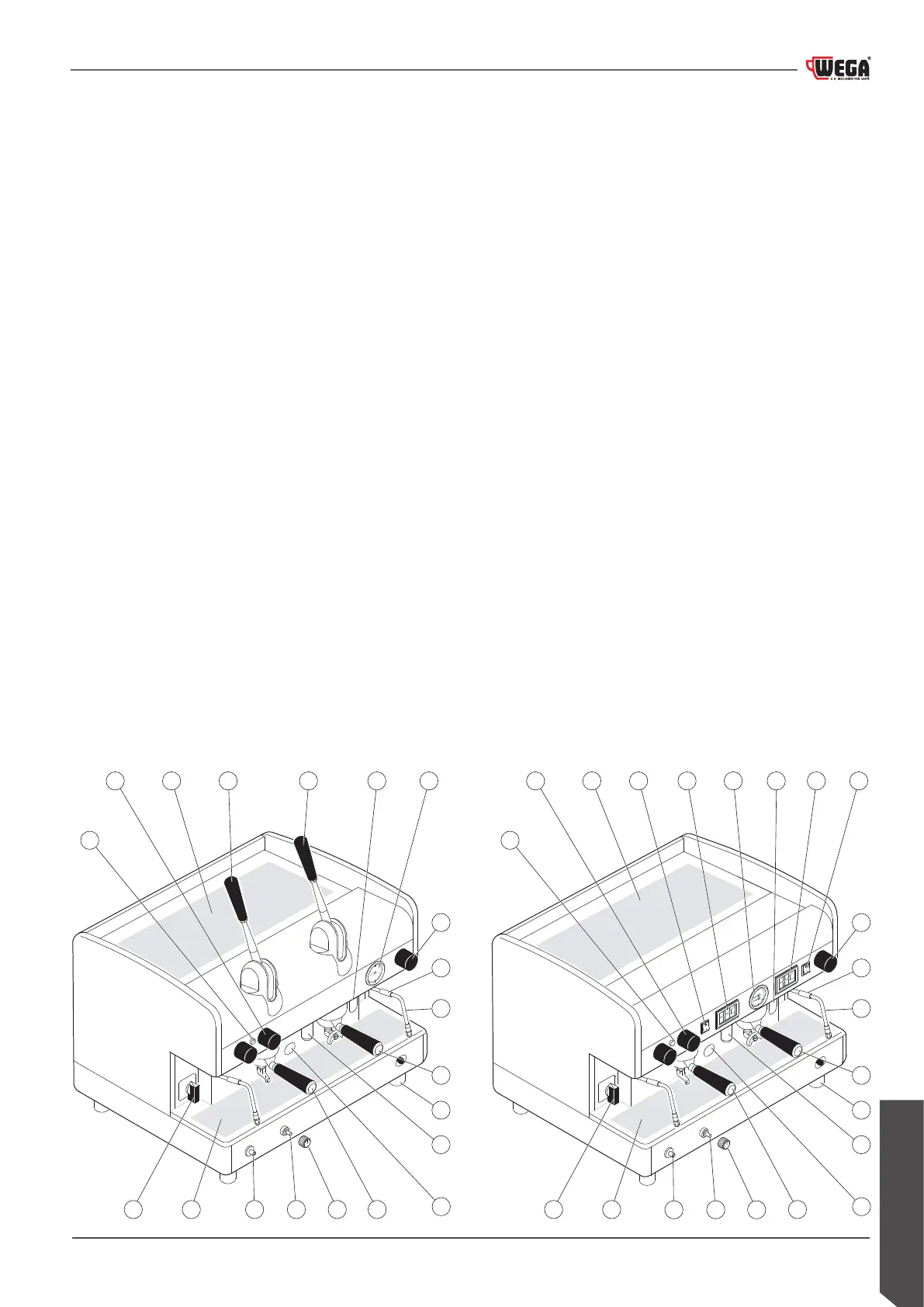

2.5 Ilustração da máquina
1. Superfície aquecedor de xícaras.
2. Grupo c/ alavanca.
3. Nível óptico da água na caldeira (**).
4. Manômetro.
5. Manípulo vapor.
6. Proteção contra queimaduras.
7. Bico Vaporizador.
8. Porta-ltro para 2 xícaras.
9. Pé regulável.
10. Bico água quente.
11. Janela queimador de gás (*).
12. Porta-ltro para 1 xícara.
13. Segurança gás (*).
14. Regulação de gás (*).
15. Botão acendimento gás (*).
16. Grade para apoiar as xícaras.
17. Interruptor de ligação.
18. Indicador luminoso acendimento máquina.
19. Manípulo água quente.
20. Painel de comandos emissão manual.
21. Painel de comandos.
(*) Dispositivo opcional.
(**) Em alguns modelos o nível óptico é substituído por uma luz verde.
19
18
1 20 3 21 20
5
6
7
8
9
10
11
17 16 12
21 4
15 1413
Modelo EMA - EPU - EVDModelo ALE
19
18
1 2 3 4
5
6
7
8
9
10
11
1517 16 121413
2
