español
47
máquina para café expreso - instrucciones para el técnico

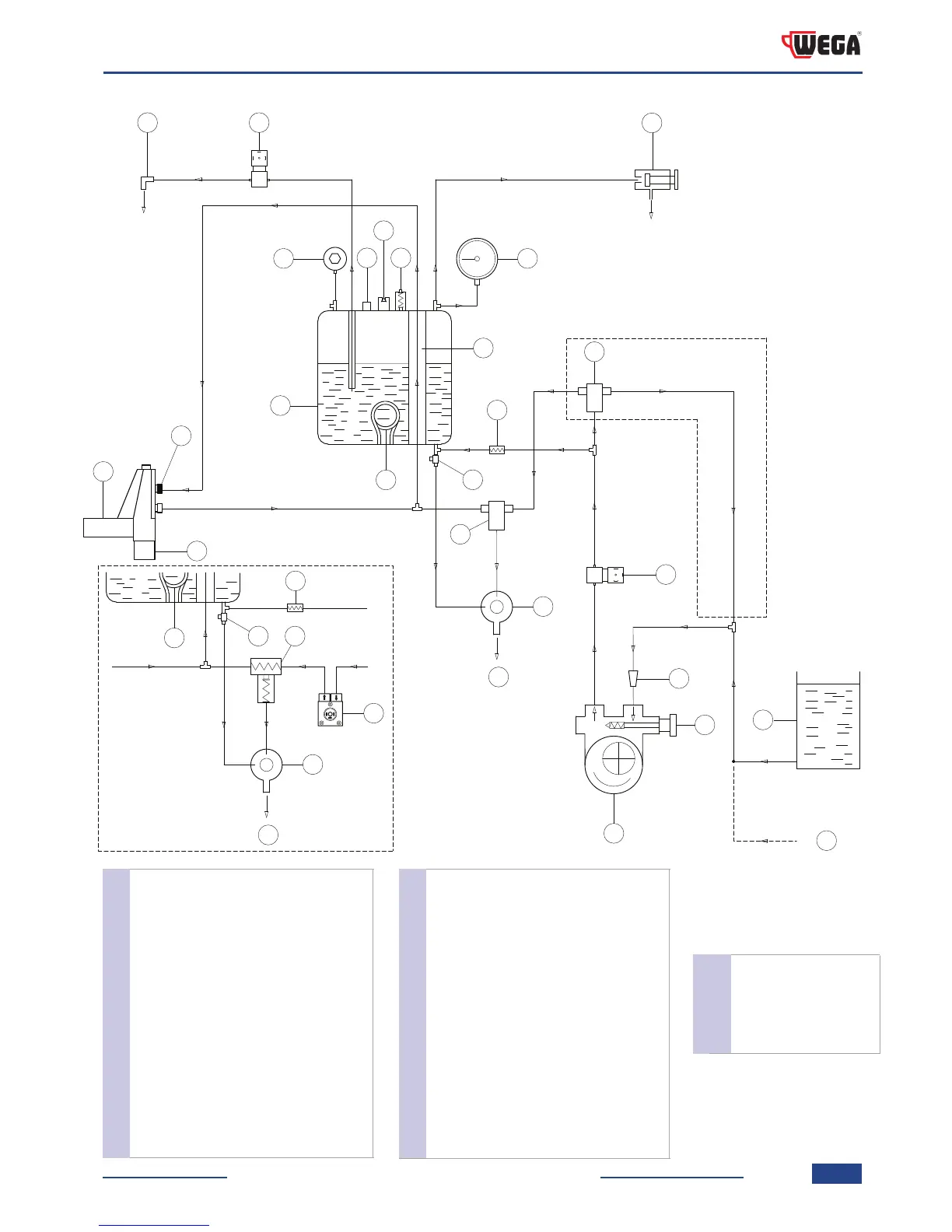

19. ESQUEMA HIDRÁULICO
1 Depósito interno
2 Filtro entrada agua
3 Motobomba / Bomba a vibración
4 Regulación presión bomba
5 Electroválvula caldera (AEA)
6 Válvula by-pass (versión Vibropompa)
7 Pileta de descarga
8 Válvula desagüe+no retorno
9 Válvula antidepresión
10 Grifo descarga caldera
11 Resistencia caldera
12 Caldera
13 Intercambiador de calor
14 Manómetro
15 Válvula de seguridad
16 Válvula anti-depresióne
17 Sonda NTC (versión EVD)
18 Presostato (versión EMA-EPU)
19 Grifo vapor
20
Electroválvula
agua caldera
21 Grifo agua caliente
22 Grupo de suministro
23 Reductor
24 Electroválvula grupo
25 Válvula expansión
26 Dosificador volumétrico (versión EVD)
E
A
19
16
15
9
17
13
11
5
2021
6
7
3
2
1
4
12
S
10
10
25
18
-
O
+
EVD
9
8
11
7
26
S
14
22
23
24
A Versión VIBROPOMPA
E Entrada agua
EVD Versión EVD
S Desagüe
