Wega Mininova - 18 Schema Elettrico; Schema Elettrico Versioni EMA - EPU

italiano
21
macchina per caffè espresso - istruzioni per il tecnico
CAL Caldaia
DEV Deviatore
EVC Elettrovalvola riempimento caldaia
F Fase
IA Interruttore generale
LAC Lampada spia mancanza acqua /
Caricamento acqua
18. SCHEMA ELETTRICO
LAR Lampada spia alimentazione
resistenza elettrica
MFC Centralina
MG Microinterruttore gruppo
(versione EMA)
MP Pompa
N Neutro
PR Pressostato
RE Resistenza caldaia
SA Salva resistenza
SER Serbatoio interno
SLC Sonda livello caldaia
SM Sonda magnetica serbatoio

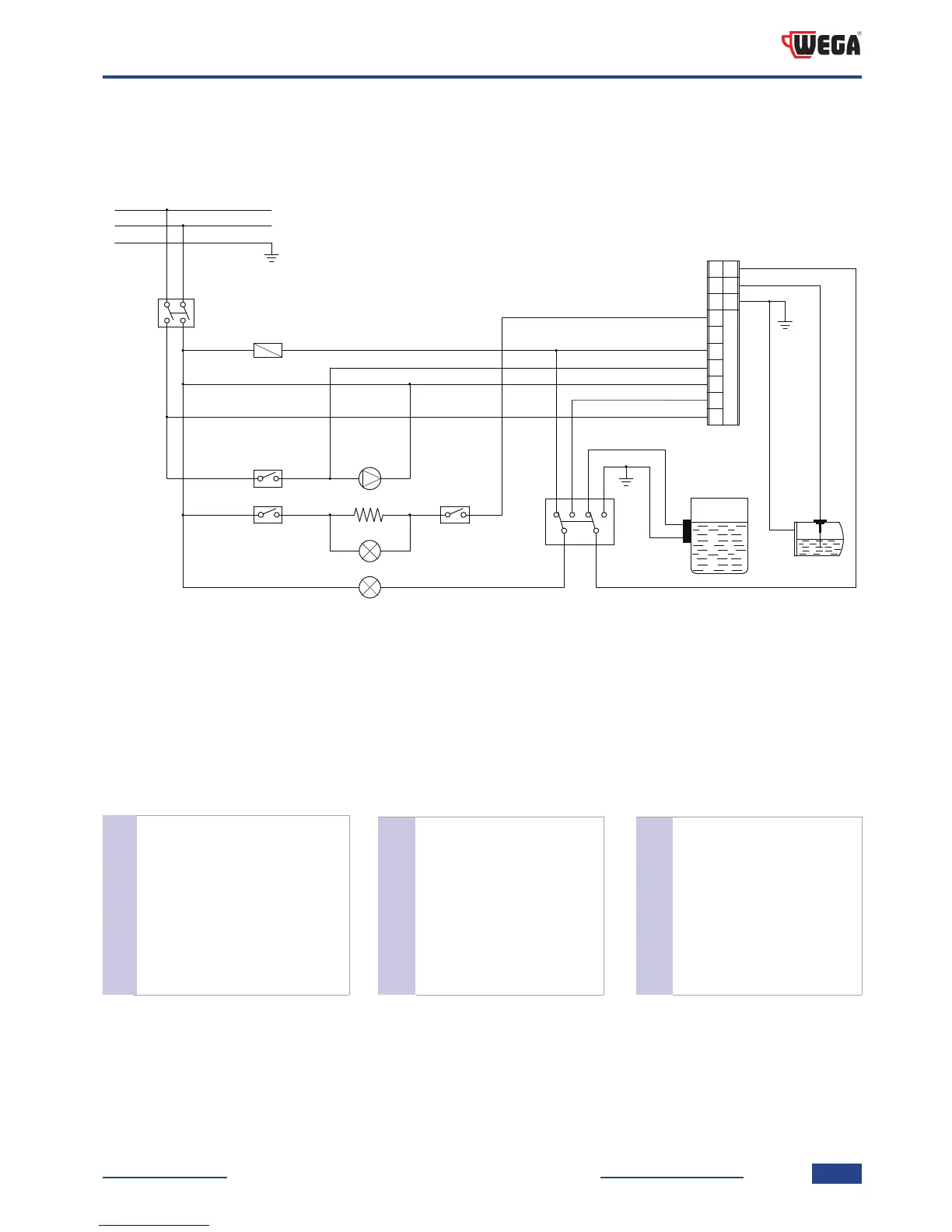

18.1 Schema elettrico versioni EMA - EPU
8
5
6
7
10
1
2
3
9
EVC
MP
LAR
SLC
MFC
MG
CAL
RE
PR
SA
LAC
DEV
F
N
IA
SM
SER
