Wega Mininova - 18 Schéma Électrique; Schéma Électrique Version EMA - EPU

français
69
machine à café espresso - instructions pour le technicien
CAL Chaudière
DEV Déviateur
EVC Électrovanne remplissage chaudière
F Phase
IA Interrupteur general
LAC Voyant lumineux manque d’eau /
Remplissage d’eau
18. SCHÉMA ÉLECTRIQUE
LAR Voyant lumineux résistance
électrique
MFC Centrale électronique
MG Micro-interrupteur groupe
(version EMA)
MP Pompe
N Neutre
PR Pressostat
RE Résistance chaudiere
SA Protection résistance
SER Réservoir interne
SLC Sonde niveau chaudiere
SM Sonde magnétique réservoir

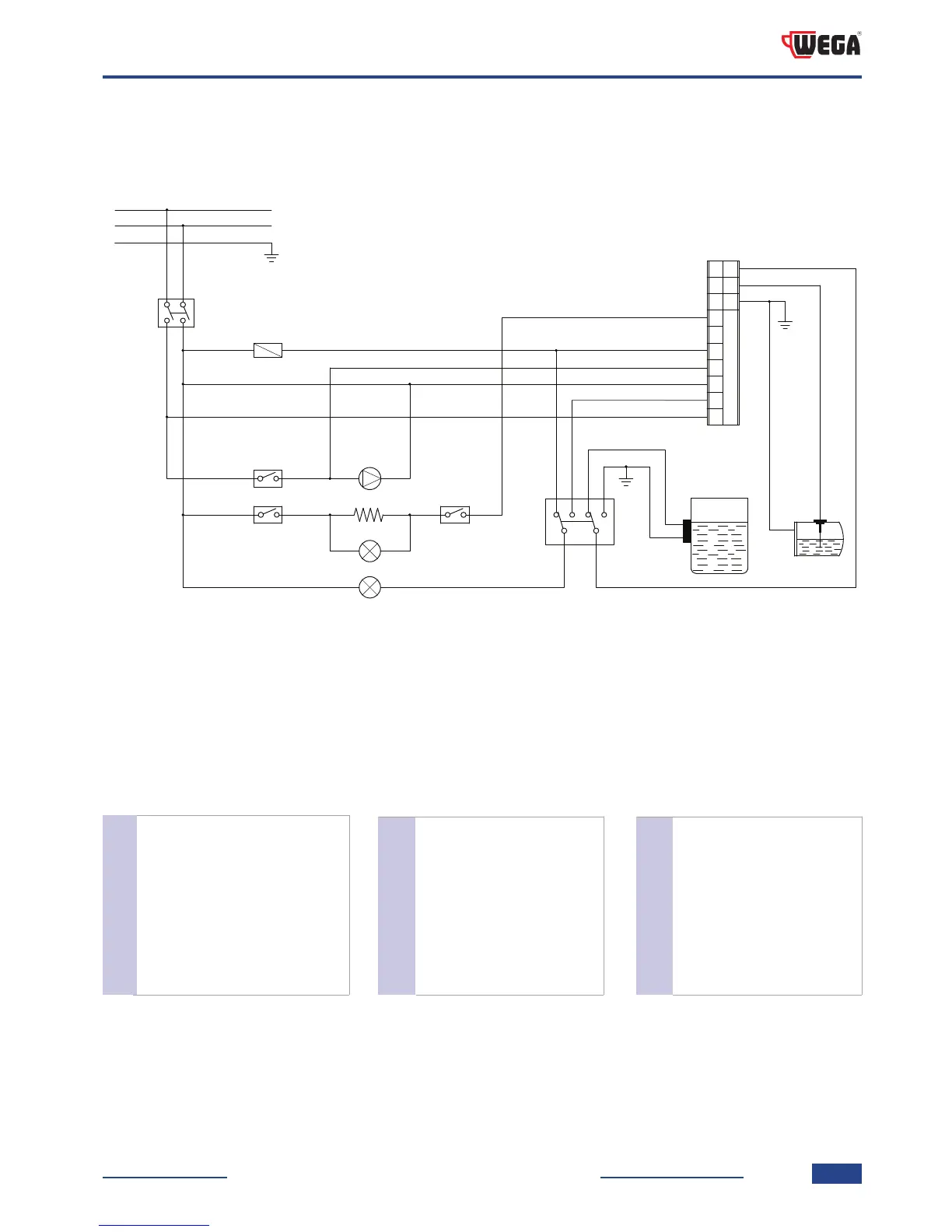

18.1 Schéma électrique version EMA - EPU
8
5
6
7
10
1
2
3
9
EVC
MP
LAR
SLC
MFC
MG
CAL
RE
PR
SA
LAC
DEV
F
N
IA
SM
SER
