Wega Mininova - 18 Schaltplan; Schaltplan Version EMA - EPU

Deutsch
117
Espresso-Kaffeemaschine - Anweisungen für den Techniker
CAL Kessel
DEV Umleiter
EVC Magnetventil Kesselfüllung
F Phasenleiter
IA Hauptschalter
LAC Leuchtanzeige kein Wasser /
Wasserzufuhr
18. SCHALTPLAN
LAR Leuchtanzeige Versorgung
elektrischer Heizwiderstand
MFC Elektroniksteuerung
MG Mikroschalter der Gruppe
(version EMA)
MP Pumpe
N Neutralleiter
PR Druckwächter
RE Widerstand
SA Sicherung Heizelement
SER Innenspeicher
SLC Niveaufühler Kessel
SM Magnetfühler Innenspeicher

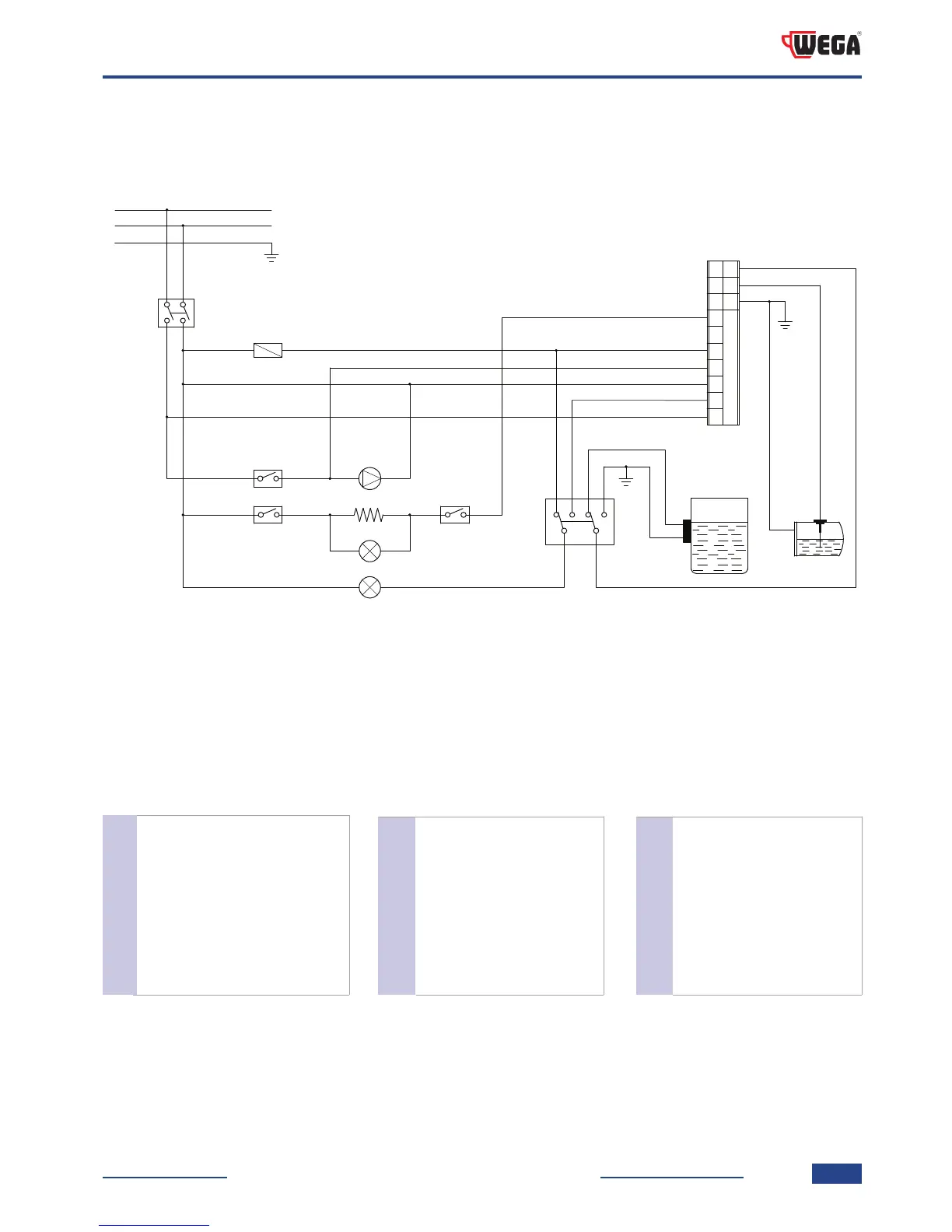

18.1 Schaltplan version EMA - EPU
8
5
6
7
10
1
2
3
9
EVC
MP
LAR
SLC
MFC
MG
CAL
RE
PR
SA
LAC
DEV
F
N
IA
SM
SER
