italiano
23
macchina per caffè espresso - istruzioni per il tecnico

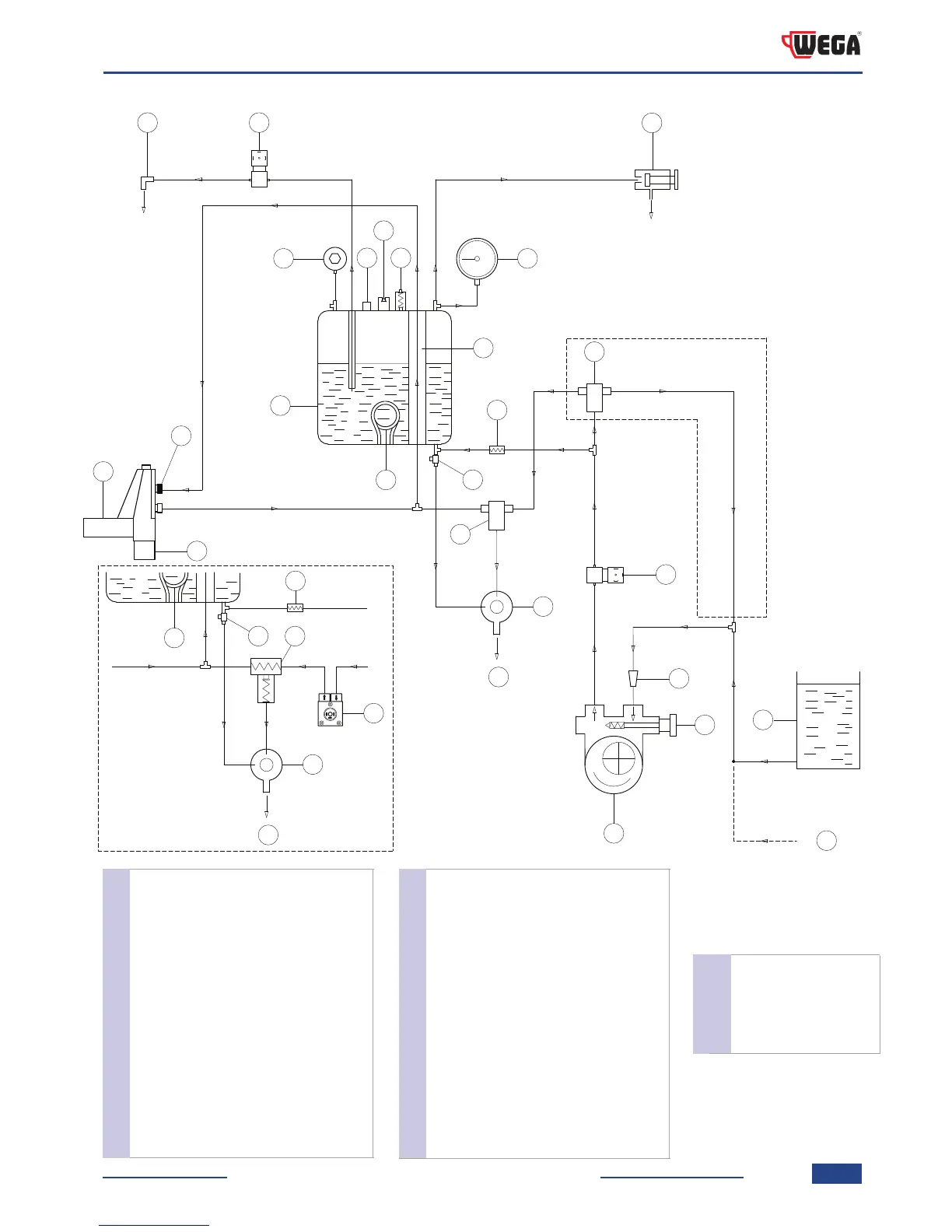

19. SCHEMA IDRAULICO
1 Serbatoio acqua
2 Filtro entrata acqua
3 Motopompa / Pompa a vibrazione
4 Regolazione pressione pompa
5 Elettrovalvola caldaia (AEA)
6 Valvola by-pass (versione Vibropompa)
7 Vaschetta di scarico
8 Valvola scarico + non ritorno
9 Valvola non ritorno
10 Rubinetto scarico caldaia
11 Resistenza caldaia
12 Caldaia
13 Scambiatore caffè
14 Manometro
15 Valvola di sicurezza
16 Valvola anti depressione
17 Sonda NTC (versione EVD)
18 Pressostato (versione EMA-EPU)
19 Rubinetto vapore
20 Elettrovalvola acqua calda
21 Rubinetto acqua calda
22 Gruppo erogazione
23 Strozzatura
24 Elettrovalvola gruppo
25 Valvola di espansione
26 Dosatore volumetrico (versione EVD)
E
A
19
16
15
9
17
13
11
5
2021
6
7
3
2
1
4
12
S
10
10
25
18
-
O
+
EVD
9
8
11
7
26
S
14
22
23
24
A Versione VIBROPOMPA
E Acquedotto
EVD Versione EVD
S Scarico
