français
71
machine à café espresso - instructions pour le technicien

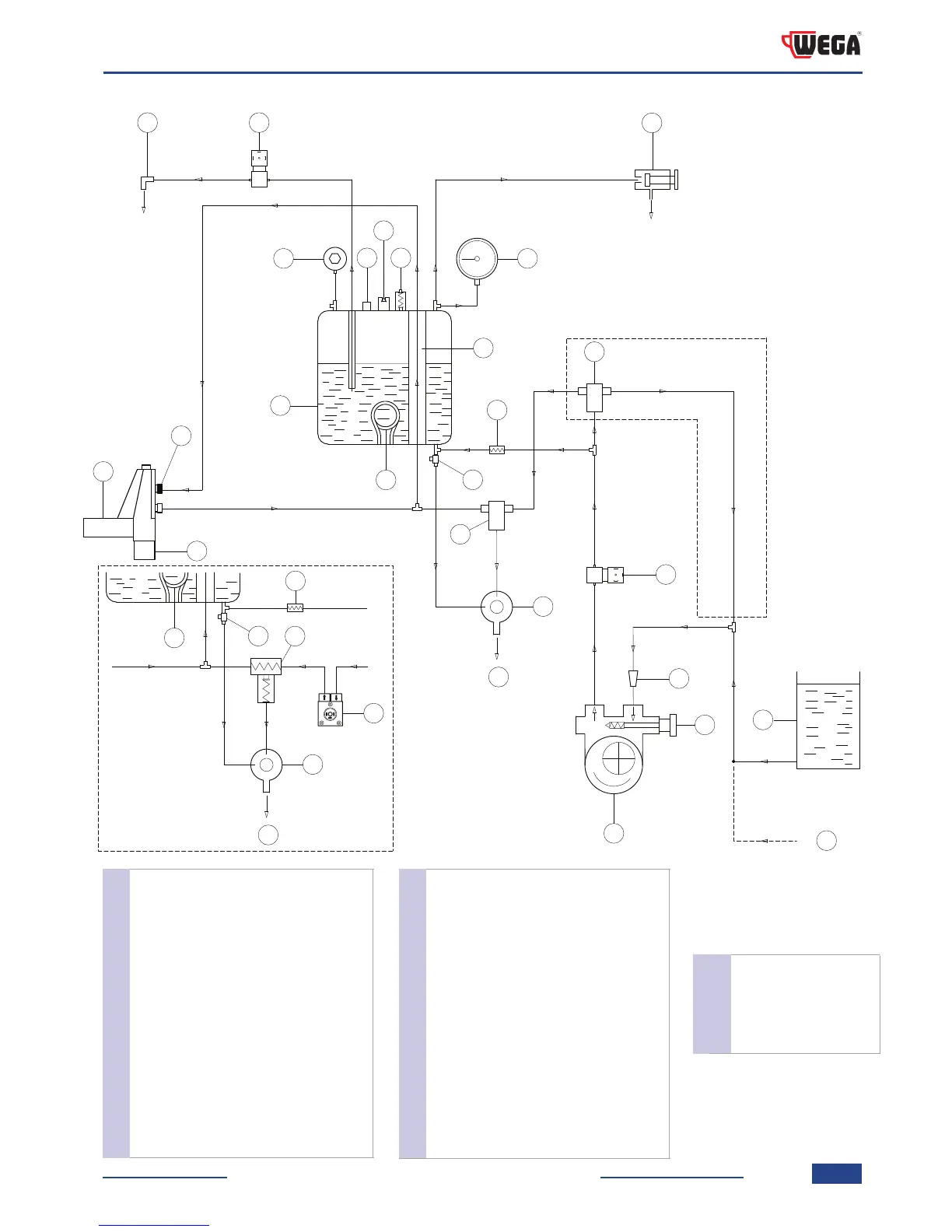

19. SCHÉMA HYDRAULIQUE
1 Réservoir interne
2 Filtre entrée de l’eau
3 Motopompe / Pompe à vibration
4 Réglage pression pompe
5 Électrovanne chaudiere (AEA)
6 Soupape by-pass (version Vibropompe)
7 Cuvette d’évacuation
8
Soupape d’évacuation + clapet de non-retour
9 Soupape de non retour
10 Robinet d’évacuation de la chaudière
11 Résistance chaidiere
12 Chaudiere
13 Échangeur café
14 Manomètre
15 Soupape de sécurité
16 Soupape anti-dépression
17 Sonde NTC (version EVD)
18 Pressostat (version EMA-EPU)
19 Robinet vapeur
20 Électrovanne eau chaude
21 Robinet eau chaude
22 Groupe de distribution
23 Étranglement
24 Électrovanne du groupe
25 Soupape expansion
26 Doseur volumétrique (version EVD)
E
A
19
16
15
9
17
13
11
5
2021
6
7
3
2
1
4
12
S
10
10
25
18
-
O
+
EVD
9
8
11
7
26
S
14
22
23
24
A Version VIBROPOMPE
E Arrivée d’eau
EVD Version EVD
S Évacuation
