Westen pulsar D User Manual

45
926.323.1 - ES
INSTRUCCIONES PARA EL INSTALADOR
… CONDUCTO DE AIRE/SALIDA DE GASES INDEPENDIENTE
Este tipo de conducto permite expulsar los gases de escape fuera del edicio e introducirlos en conductos de salida
de gases sencillos. El aire de combustión puede evacuarse en una ubicación diferente del punto donde está situado el
terminal de salida de gases.
El kit de separación se compone de un adaptador para conducto de salida de gases (100/80) y de un adaptador para
conducto de aire. En el adaptador para conducto de aire, instale los tornillos y juntas previamente extraídos de la tapa.

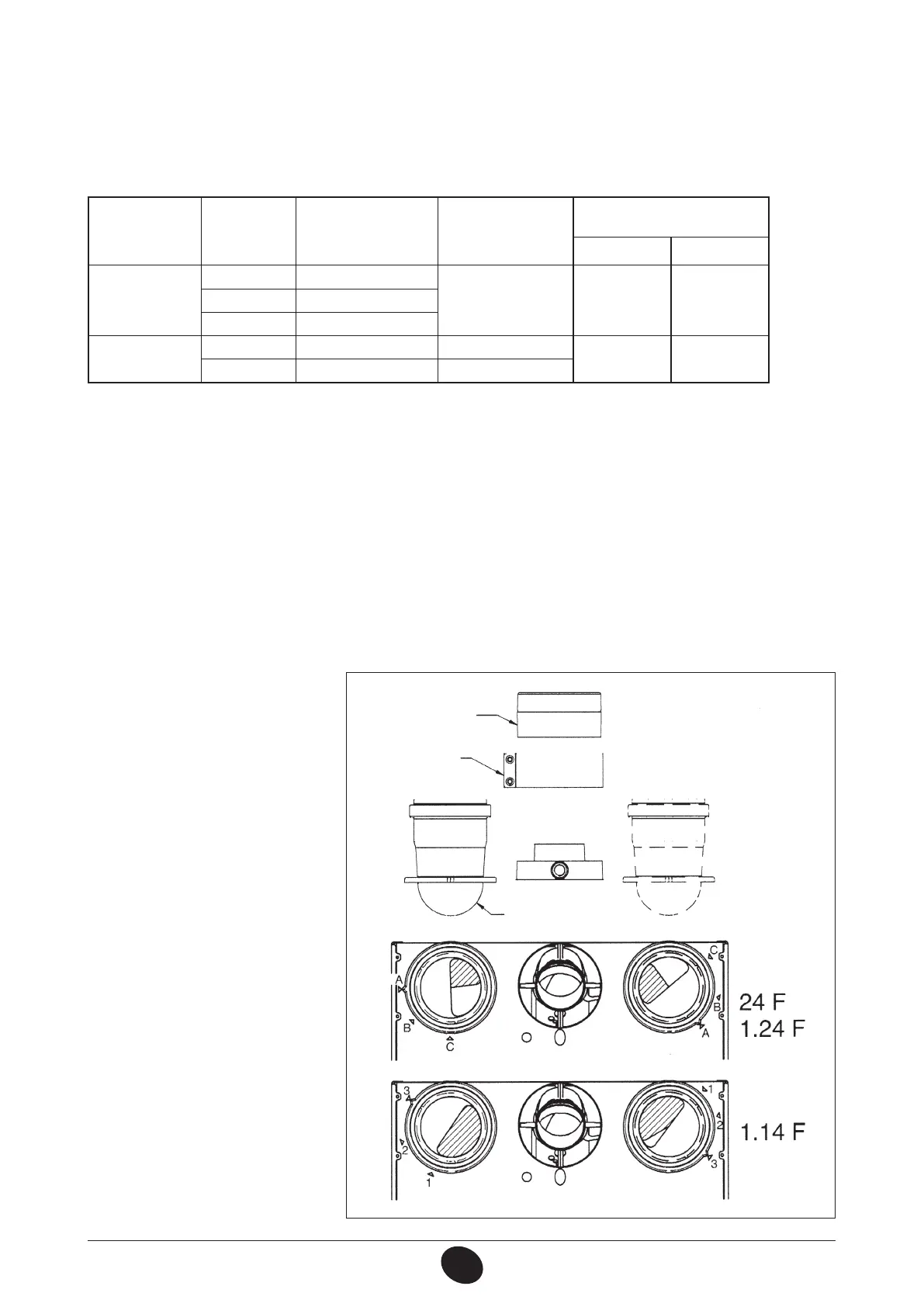

Figura 8
Ajuste del control de aire/salida de
gases dividido
El ajuste de este control debe realizarse
para optimizar los parámetros de rendi-
miento y combustión.
El acoplamiento de succión de aire pue-
de girarse para ajustar el exceso de aire
de acuerdo con la longitud total de los
conductos de entrada y salida de gases
del aire de combustión.
Gire este regulador en sentido antihora-
rio para reducir el exceso de aire combu-
rente y viceversa para aumentarlo.
Para mejorar la optimización, puede
utilizarse un analizador de productos de
combustión con el n de medir el con-
tenido de CO2 de la salida de gases a
temperatura máxima ajustando gradual-
mente el aire para obtener la lectura de
CO2 de la tabla siguiente, si el análisis
muestra un valor inferior.
Para instalar este dispositivo correcta-
mente, consulte también los datos
técnicos que se suministran con la
conexión.
El codo de 90° permite conectar la caldera a un conducto de aire/salida de gases en cualquier dirección y puede girar
360º. Asimismo, es posible utilizar un codo suplementario y acoplarlo al conducto o a un codo de 45°.
• Un codo de 90º reduce la longitud total del conducto en 0,5 metros.
• Un codo de 45º reduce la longitud total del conducto en 0,25 metros.
ADVERTENCIA
Los conductos de aspiración y descarga (C52) de la caldera deben respetar las siguientes longitudes máximas:
- conducto de aspiración: L máx = 8m
- conducto de descarga: Lmax= 15m
El primer codo de 90º no se incluye en la longitud máxima disponible.
Adaptador para
conducto de
salida de gases
Junta de jación
Ajuste del
acoplamiento de succión de aire
MODELO
DE CALDERA
(L1+L2)
Posición
del acoplamiento
Salida de gases
Restrictor
A
CO
2
%
G20 G31
24 F
1.24 F
0 ÷ 4 A
NO 6,4 7,24 ÷ 14 B
14 ÷ 23 C
1.14 F
0 ÷ 4 3 SI
4,4 5,1
4 ÷ 23 3 NO
CG_2119 / 0903_0403
