46
926.323.1 - ES
INSTRUCCIONES PARA EL INSTALADOR
0503_2201/CG1643

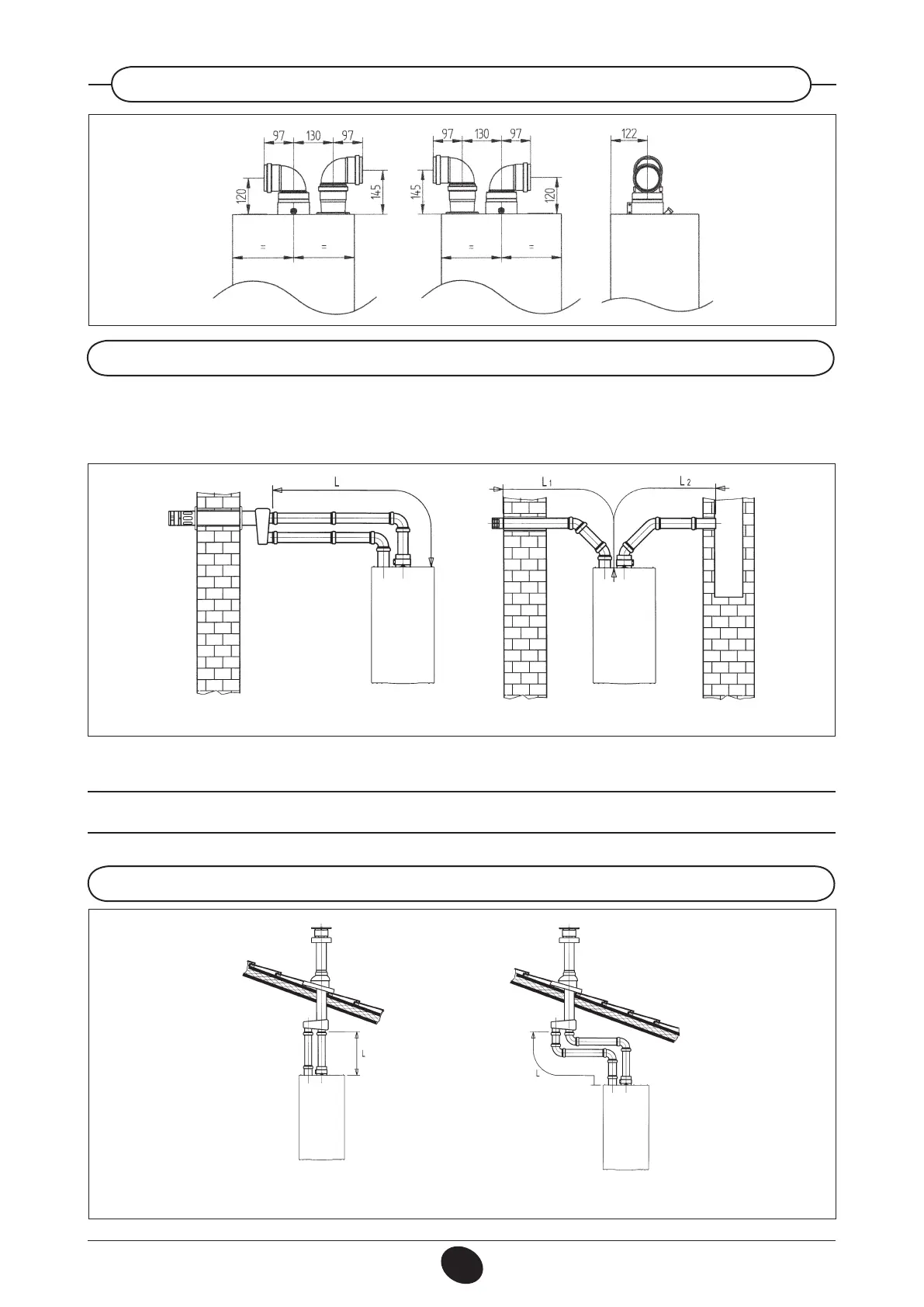

16.5 OPCIONES DE INSTALACIÓN DE TERMINALES DE SALIDA DE GASES HORIzONTALES INDEPENDIENTES
IMPORTANTE -
Asegúrese de dejar una pendiente descendente de 1 cm como mínimo hacia el exterior por cada
metro de longitud del conducto. En caso de instalar el kit de recogida de condensación, el ángulo del conducto de drenaje
debe orientarse directamente a la caldera.
NOTA: En los tipos C52, los terminales de succión de aire de combustión y de extracción de productos de combustión
nunca deben instalarse en paredes opuestas del edicio.
Si el conducto de salida de gases mide más de 6 m, el kit de recogida de condensación (suministrado como accesorio)
debe instalarse cerca de la caldera.
L máx = 10 m
16.4 DIMENSIONES GENERALES DE LA SALIDA DE GASES DIVIDIDA
0503_0911/CG1644
L máx = 12 m L máx = 11 m
16.6 OPCIONES DE INSTALACIÓN DE TERMINALES DE SALIDA DE GASES VERTICALES INDEPENDIENTES
L1 max = 8 m; L2 max = 15 m
CG_2124 / 0905_2305
