92
926.323.1 - RU
РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
1.24 1.14

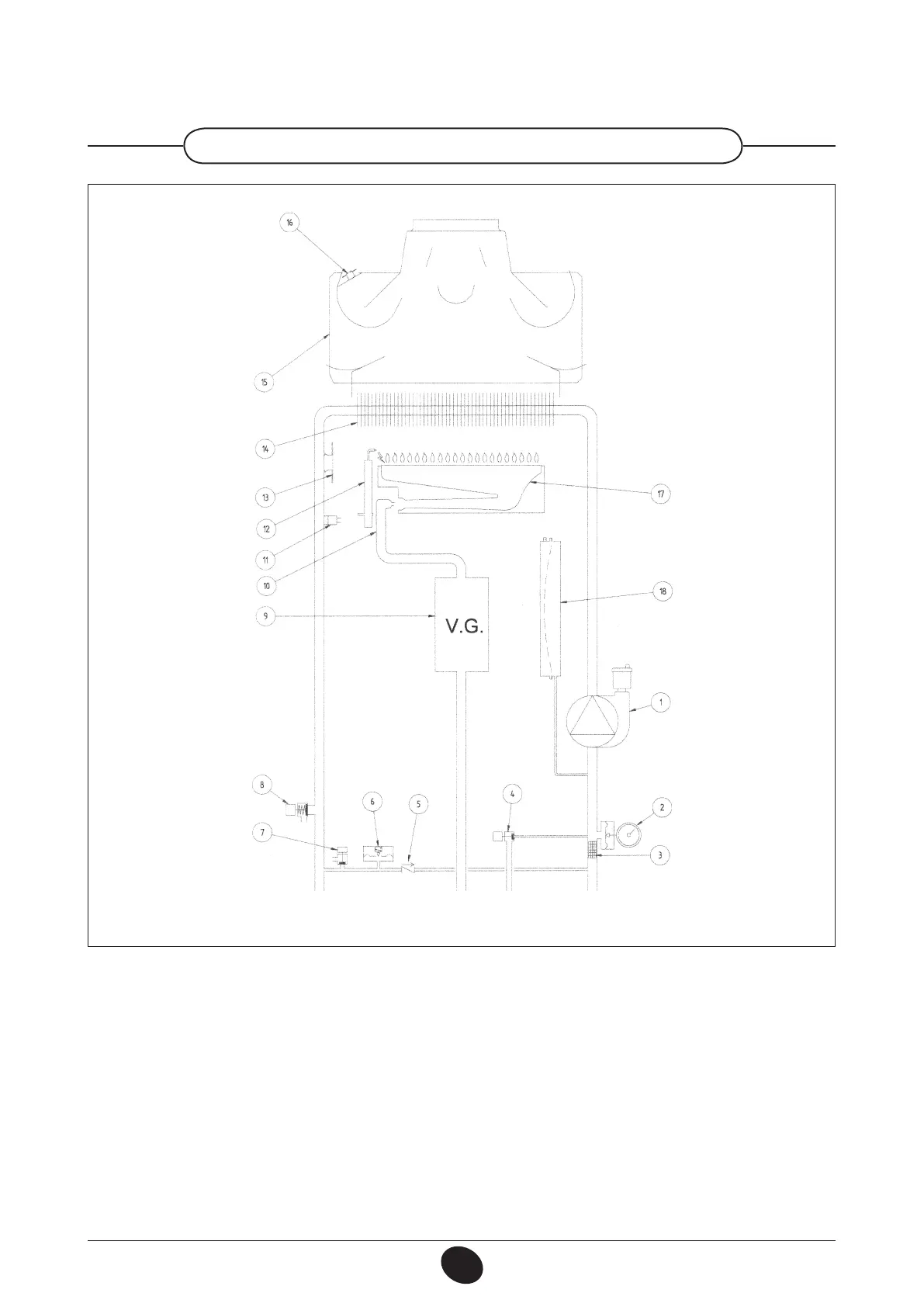

Рис. 20
0809_0205 / CG_2083
подача в
систему
отопления
газ подача
холодной
воды
возврат из
системы
отопления
Обозначения:
рампа подачи газа с форсунками
датчик температуры (тип NTC) контура отопления
электрод зажигания/контроля пламени
термостат перегрева
первичный теплообменник
дымовой колпак
термостат – датчик тяги
горелка
расширительный бак
10
11
12
13
14
15
16
17
18
1
2
3
4
5
6
7
8
9
насос с автоматическим воздухоотводчиком
манометр
съемный фильтр на обратке контура отопления
кран заполнения системы отопления
запорный клапан на автоматическом байпасе
гидравлический прессостат
кран слива воды из котла
сбросной предохранительный клапан (3 бар)
газовый клапан
