926.323.1 - RU
РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
1.24 F 1.14 F

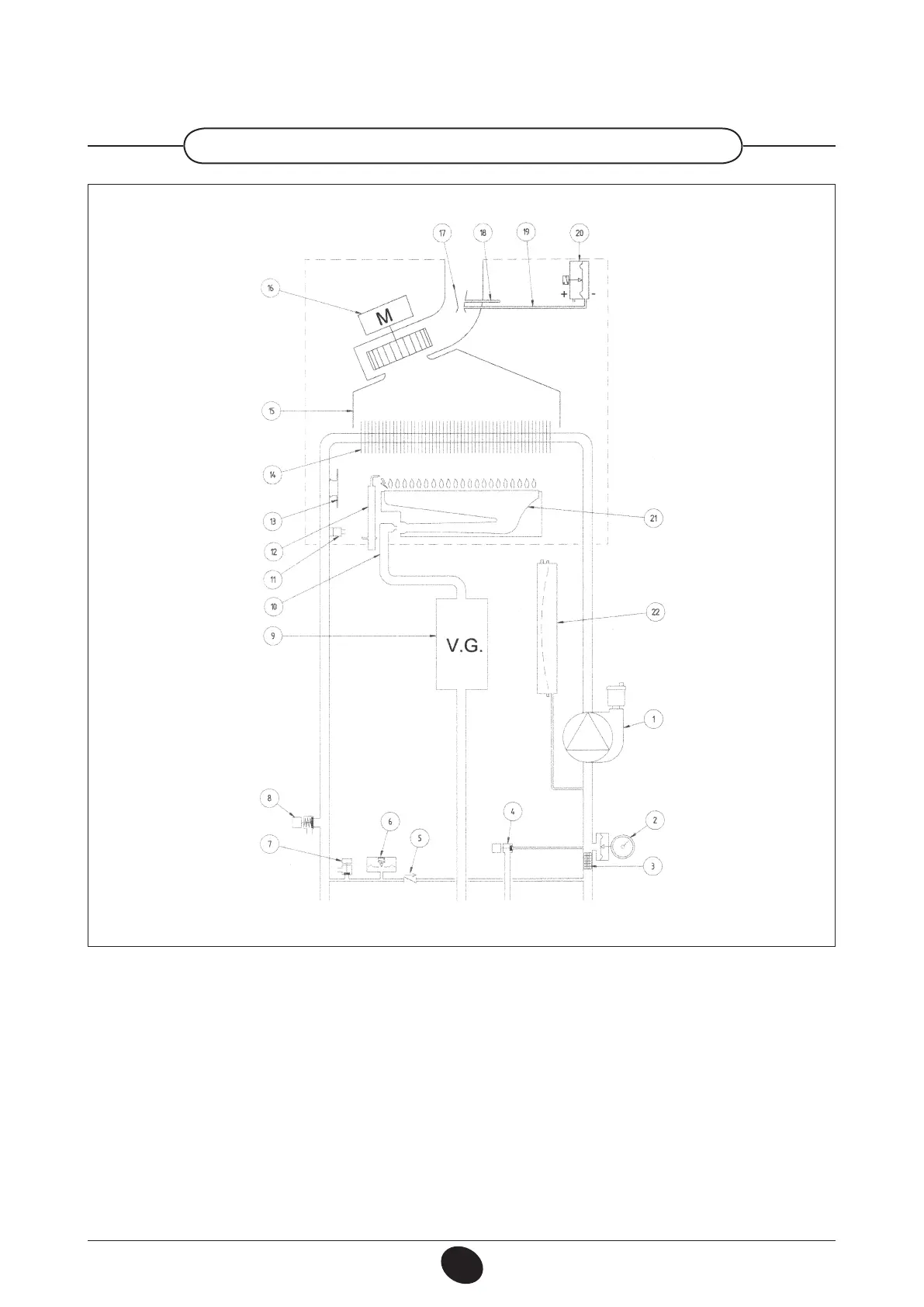

Рис. 19
0809_0204 / CG_2084
подача в
систему
отопления
газ подача
холодной
воды
возврат из
системы
отопления
Обозначения:
электрод зажигания/контроля пламени
термостат перегрева
первичный теплообменник
дымовой колпак
вентилятор
устройство Вентури
точка положительного давления
точка отрицательного давления
пневмореле – датчик тяги
горелка
расширительный бак
12
13
14
15
16
17
18
19
20
21
22
1
2
3
4
5
6
7
8
9
10
11
насос с автоматическим воздухоотводчиком
манометр
съемный фильтр на обратке контура отопления
кран заполнения системы отопления
запорный клапан на автоматическом байпасе
гидравлический прессостат
кран слива воды из котла
сбросной предохранительный клапан (3 бар)
газовый клапан
рампа подачи газа с форсунками
датчик температуры (тип NTC) контура отопления
