926.323.1 - RU
РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
24

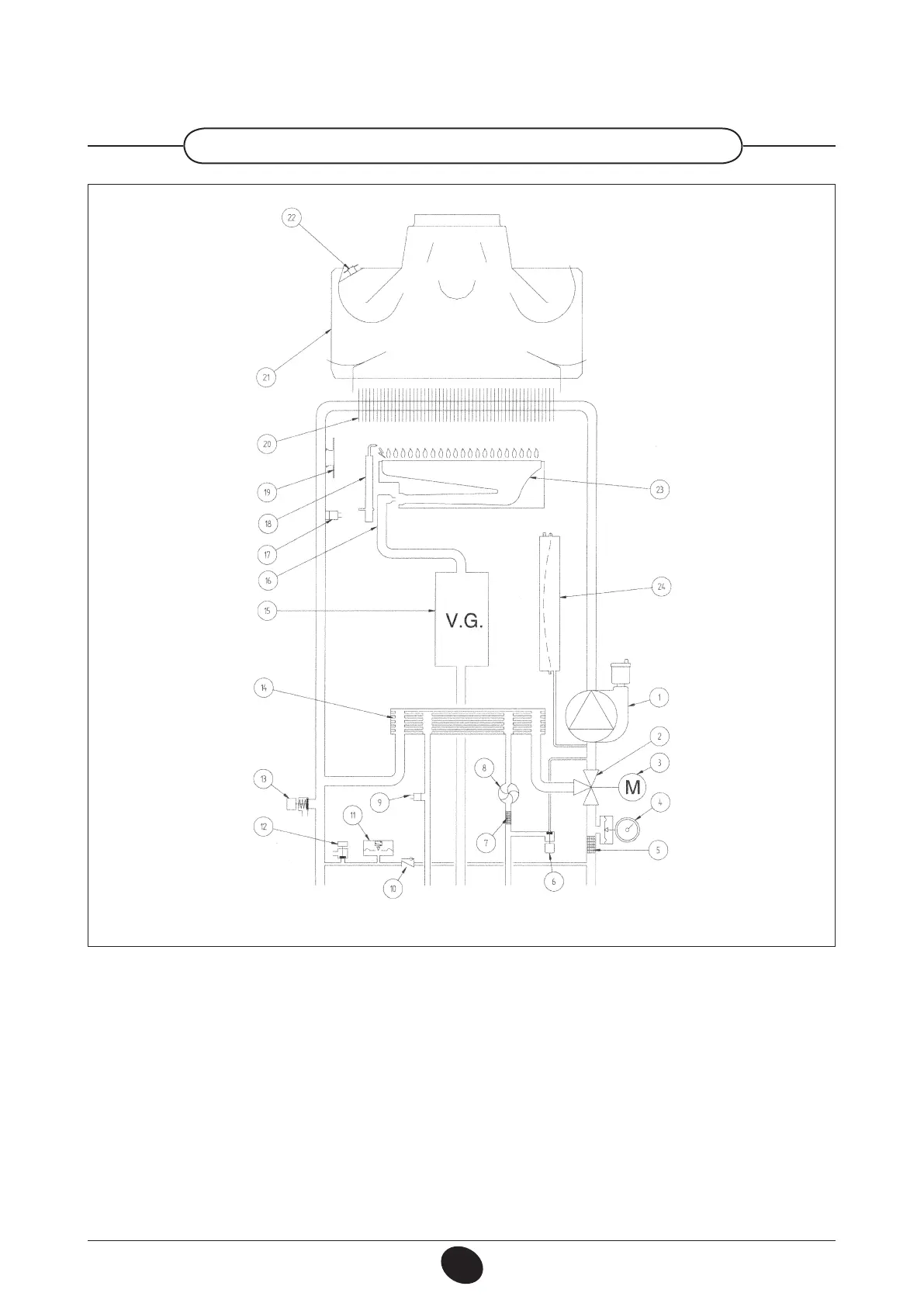

Рис. 18
0809_0203 / CG_2081
подача в
систему
отопления
выход
горячей
воды
газ подача
холодной
воды
возврат из
системы
отопления
Обозначения:
сбросной предохранительный клапан (3 бар)
пластинчатый теплообменник системы ГВС
газовый клапан
рампа подачи газа с форсунками
датчик температуры (тип NTC) контура отопления
электрод зажигания/контроля пламени
термостат перегрева
первичный теплообменник
дымовой колпак
термостат – датчик тяги
горелка
расширительный бак
13
14
15
16
17
18
19
20
21
22
23
24
1
2
3
4
5
6
7
8
9
10
11
12
насос с автоматическим воздухоотводчиком
трехходовой клапан
мотор трехходового клапана
манометр
съемный фильтр на обратке контура отопления
кран заполнения системы отопления
съемный фильтр на входе контура ГВС
датчик приоритета контура ГВС
датчик температуры (тип NTC) контура ГВС
запорный клапан на автоматическом байпасе
гидравлический прессостат
кран слива воды из котла
