4.3 Technische Daten
Abmessung:
Länge: 495 mm
Breite: 320 mm
Höhe: 240 mm
Gewicht mit Fußschalter: ca. 19 kg
Betriebsspannung: 115V/230V
Crimpgeschwindigkeit: 10 mm/sec.
Crimpkraft: max. 15 kN
Hubweg: ca. 12 mm
Lärmpegel: 69 dB(A)
4.4 Bedienelemente
4.4.1 Touch Display

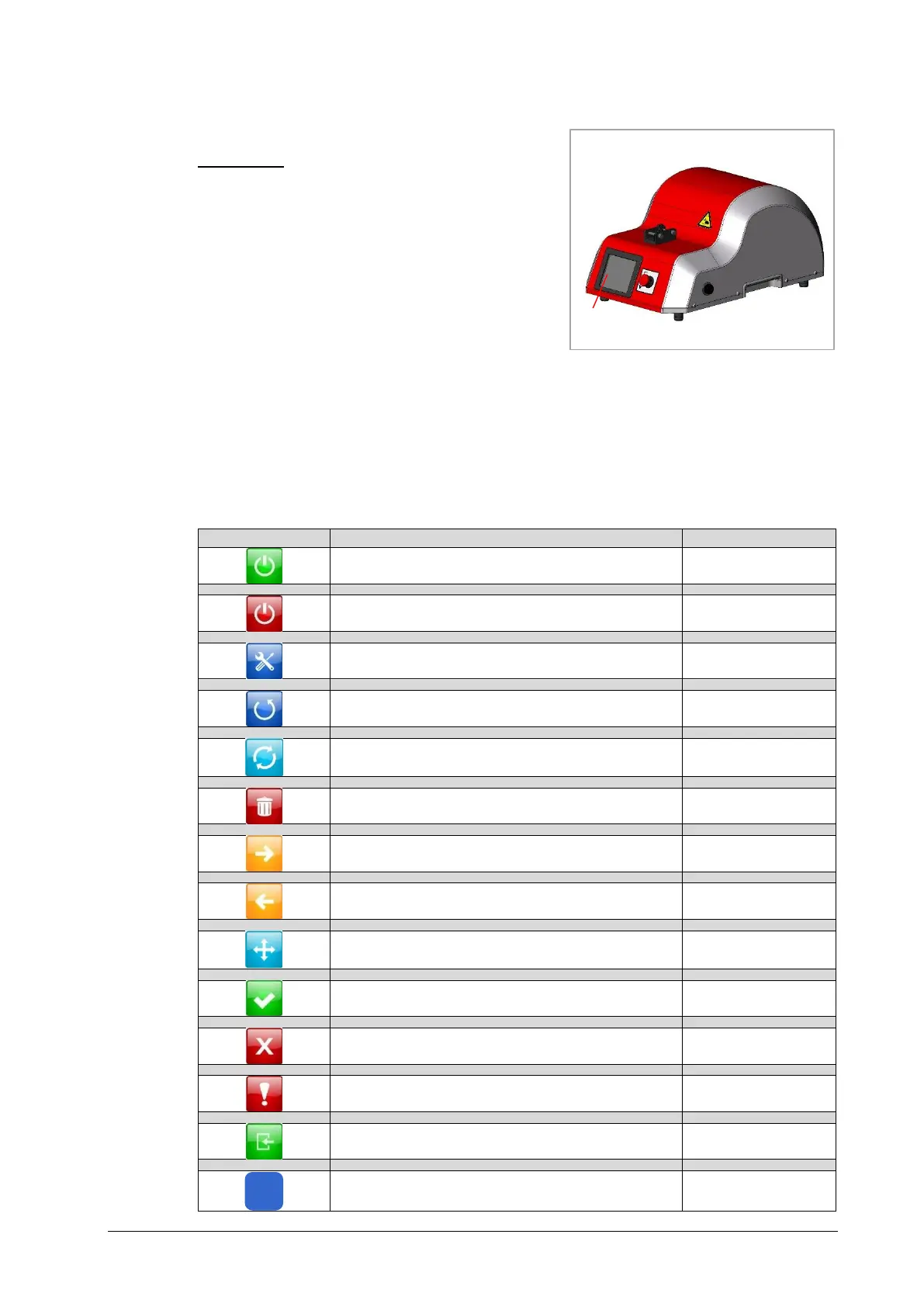

Das Touch Display 1 (Abb. 4.3) wird durch den Schlüsselschalter aktiviert, deaktiviert oder in
das Einrichtmenü gesetzt. Die Bedienung des Touch Display erfolgt intuitiv durch
selbsterklärende Symbole, welche teilweise ausgewählt werden können.
Symbol
Erklärung
Auswählbar
Ein
NEIN
Aus
NEIN
Einrichtebetrieb
JA
Normalbetrieb 360°, 1x betätigen = voller Zyklus
JA
Doppelhub-Betrieb
Step 01-10, 2x betätigen = voller Zyklus
JA
Reset Stückzähler
JA
manuelle Motorbewegung vorwärts
JA
manuelle Motorbewegung rückwärts
JA
Touch-Screen kalibrieren
JA
Bestätigen Taste
JA
Abbrechen Taste
JA
Fehlercode-Anzeige
NEIN
Leiter einlegen
NEIN
Service
JA
PIN gesperrt
Service
Abb. 4.3
