Wezag CS 300 - Jumper auf Platine (Geschwindigkeitsänderung der Maschine)

BDA CS 300 – 06/15 – REV. B Page 38 / 84
1
1
Abb. 11.4

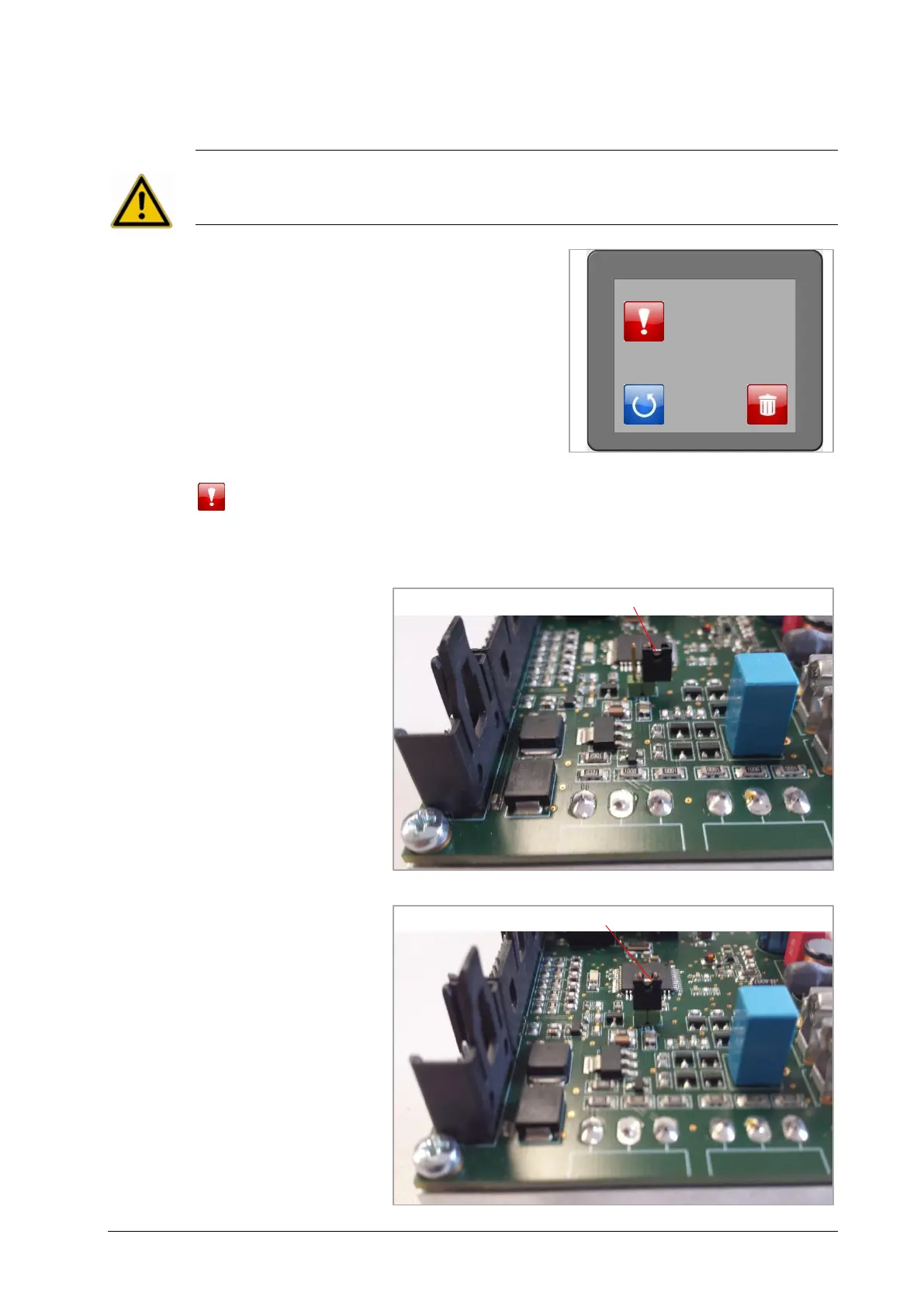

11.3 Jumper auf Platine (Geschwindigkeitsänderung der Maschine)
WARNUNG
+ Eigenmächtige Veränderungen an der elektrischen Crimpmaschine CS 300 schließen
eine Haftung des Herstellers bzw. Lieferers für daraus resultierende Schäden aus.
Durch das Umstecken einer Steckbrücke
(Jumper) 1 (Abb. 11.4/11.5) auf der
Steuerplatine hat man die Möglichkeit die
elektrische Crimpmaschine CS 300 mit einer
Geschwindigkeit von ca. 20mm/sec. zu
betreiben.
Dies entspricht nicht der CE Richtlinie!
Sollte die Steckbrücke (Jumper) 1 auf der
Steuerplatine umgesteckt sein (Abb. 11.5),
erscheint im Display folgende Fehler-
meldung:
048111000x19 (Abb. 11.3).
Die elektrische Crimpmaschine CS 300 lässt
sich, trotz Fehlermeldung, wie gewohnt
bedienen.
CE konform
(max. 10 mm/sec.):
nicht CE konform
(max. 20 mm/sec.):
759.103
Counter:
048111000x19
Abb. 11.3
Abb. 11.5
